申请日2020.04.09
公开（公告）日2021.02.26
IPC分类号B01D29/35; B01D29/075; B01D29/90; B01D29/60
摘要

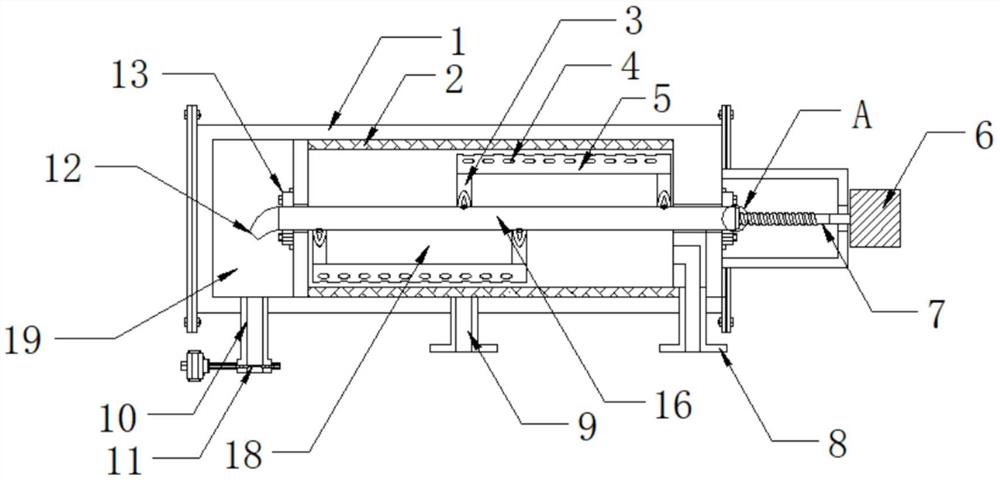

本实用新型公开了一种新型全自动过滤器，包括过滤器筒体1，过滤器筒体1的内部开设有第一腔室18和第二腔室19，过滤器筒体1的一侧固定连接有安装箱。安装箱的一侧固定安装有气缸6，气缸6的输出端固定连接有滚珠丝杠7，滚珠丝杠7包括丝杠17和螺母14，丝杠17的外表面套接有螺母14，螺母14的外表面固定连接有空心轴16。本实用新型的有益效果：气缸、滚珠丝杠、进水管、出水管、污水排出管、气动阀门、尾管、滑动密封件、螺母、胀套、空心轴、丝杠、第一腔室和第二腔室的相互配合，取代了电动机带动空心轴转动的转动方式，避免了在长期潮湿环境下，发生漏电的现象，同时该装置故障频率比较低。操作和安装都比较简单。
权利要求书
1.一种新型全自动过滤器，包括过滤器筒体(1)，其特征在于：所述过滤器筒体(1)的内部开设有第一腔室(18)和第二腔室(19)，所述过滤器筒体(1)的一侧固定连接有安装箱，所述安装箱的一侧固定安装有气缸(6)，所述气缸(6)的输出端固定连接有滚珠丝杠(7)，所述滚珠丝杠(7)包括丝杠(17)和螺母(14)，所述丝杠(17)的外表面套接有螺母(14)，所述螺母(14)的外表面固定连接有空心轴(16)，所述空心轴(16)的外表面依次与四个通管(3)的一端固定相通，且四个通管(3)均位于第一腔室(18)的内部，四个所述通管(3)的另一端分别与两个吸水管(5)的一侧固定相通，所述空心轴(16)穿过第一腔室(18)的一端与尾管(12)的一端固定相通，所述第一腔室(18)底部的一侧与进水管(8)的一端固定相通，所述第一腔室(18)底部的另一侧与出水管(9)的一端固定相通，所述第二腔室(19)的底部与污水排出管(10)的一端固定相通。
2.根据权利要求1所述的一种新型全自动过滤器，其特征在于：所述螺母(14)和空心轴(16)之间固定设有胀套(15)。
3.根据权利要求1所述的一种新型全自动过滤器，其特征在于：所述丝杠(17)的一端与气缸(6)的输出端固定连接。
4.根据权利要求1所述的一种新型全自动过滤器，其特征在于：两个所述吸水管(5)的另一侧均开设有若干个吸水孔(4)。
5.根据权利要求1所述的一种新型全自动过滤器，其特征在于：所述尾管(12)的内半径从左往右依次增大。
6.根据权利要求1所述的一种新型全自动过滤器，其特征在于：所述空心轴(16)与第一腔室(18)的连接处均固定设有滑动密封件(13)。
7.根据权利要求1所述的一种新型全自动过滤器，其特征在于：所述污水排出管(10)的另一端固定安装有气动阀门(11)。
8.根据权利要求1所述的一种新型全自动过滤器，其特征在于：所述第一腔室(18)的内部固定设有过滤网(2)，所述过滤网(2)由不锈钢制成。
说明书
一种新型全自动过滤器
技术领域
本实用新型属于过滤器技术领域，具体涉及一种新型全自动过滤器。
背景技术
反冲洗过滤器，是一种利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备。
很多目前同行业自动反冲洗水过滤器普遍配置电动机来驱动空心轴旋转。设备的使用环境多为潮湿多水的环境，容易产生漏电的危险。同时电动机使用时间长了，会有故障发生，故障频率比较高。操作和安装都比较复杂。
实用新型内容
本实用新型的目的在于提供一种新型全自动过滤器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型全自动过滤器，包括过滤器筒体，所述过滤器筒体的内部开设有第一腔室和第二腔室，所述过滤器筒体的一侧固定连接有安装箱。所述安装箱的一侧固定安装有气缸，所述气缸的输出端固定连接有滚珠丝杠，所述滚珠丝杠包括丝杠和螺母，所述丝杠的外表面套接有螺母，所述螺母的外表面固定连接有空心轴，所述空心轴的外表面依次与四个通管的一端固定相通，且四个通管均位于第一腔室的内部，四个所述通管的另一端分别与两个吸水管的一侧固定相通，所述空心轴穿过第一腔室的一端与尾管的一端固定相通，所述第一腔室底部的一侧与进水管的一端固定相通，所述第一腔室底部的另一侧与出水管的一端固定相通，所述第二腔室的底部与污水排出管的一端固定相通。
优选的，所述螺母和空心轴之间固定设有胀套。
优选的，所述丝杠的一端与气缸的输出端固定连接。
优选的，两个所述吸水管的另一侧均开设有若干个吸水孔。
优选的，所述尾管的内半径从左往右依次增大。
优选的，所述空心轴与第一腔室的连接处均固定设有滑动密封件。
优选的，所述污水排出管的另一端固定安装有气动阀门。
优选的，所述第一腔室的内部固定设有过滤网，所述过滤网由不锈钢制成。
与现有技术相比，本实用新型的有益效果是：
(1)、气缸、滚珠丝杠、进水管、出水管、污水排出管、气动阀门、尾管、滑动密封件、螺母、胀套、空心轴、丝杠、第一腔室和第二腔室的相互配合，取代了电动机带动空心轴转动的转动方式，避免了在长期潮湿环境下，发生漏电的现象，同时该装置故障频率比较低。操作和安装都比较简单。
(2)、吸水管、通管和吸水孔的相互配合，方便吸收杂质，再从空心轴排除。
（发明人：朱磊）
