申请日2020.12.01
公开（公告）日2021.03.19
IPC分类号C02F1/32
摘要
本发明属于污水处理领域，尤其是一种智能型自动更换的污水处理用紫外线消毒灯，针对现有的不能够自动的对故障的紫外线消毒灯进行更换，影响对污水处理的效率，无法稳定支撑在不同尺寸的明渠两边，适用范围有限的问题，现提出如下方案，其包括顶板，所述顶板的一侧开设有通槽，且通槽的内部滑动安装有对称设置的两个T型滑板，两个T型滑板相互远离的一侧均固定安装有L形连接板，两个L形连接板的底部均贯穿通槽的底部内壁并均固定安装有支架，本发明较之传统的紫外线消毒灯，能够对故障的灯组进行智能自动更换，更换灯组的效率高，灯组对污水处理的效率高，能够方便支撑在不同明渠的顶部两侧，适用范围广。
权利要求书

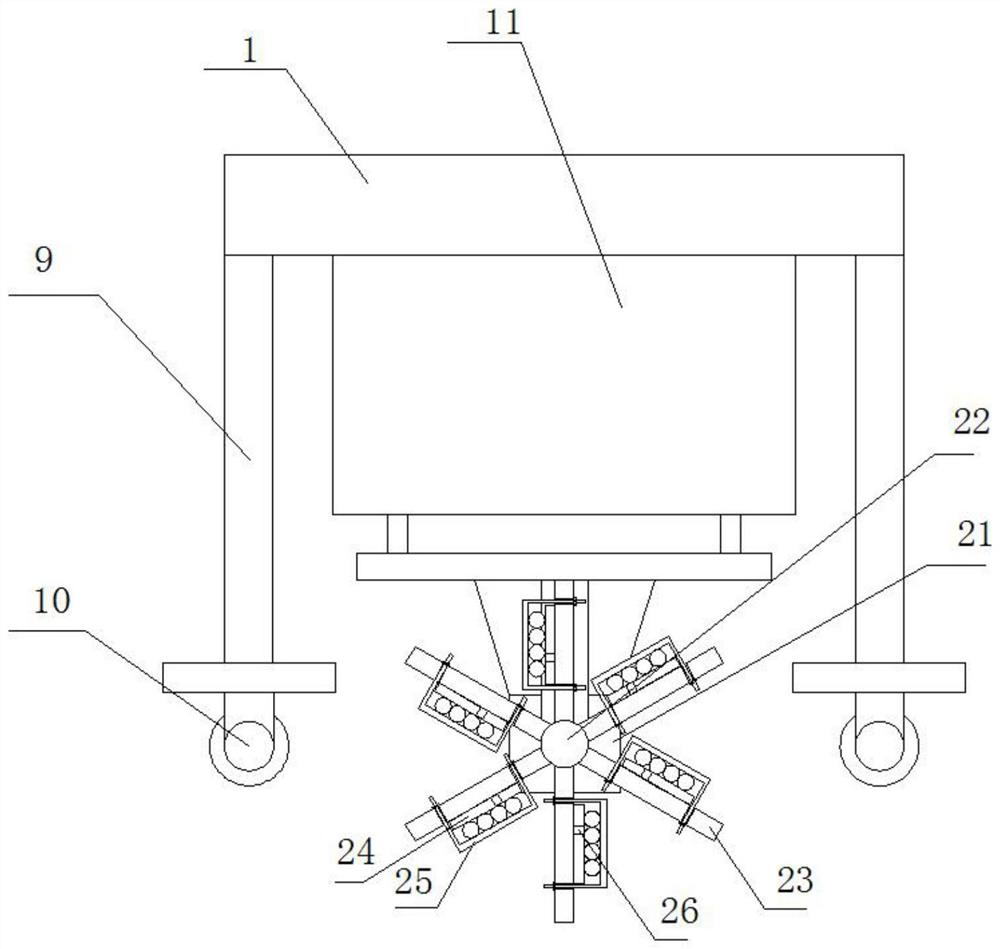

1.一种智能型自动更换的污水处理用紫外线消毒灯，包括顶板(1)，其特征在于，所述顶板(1)的一侧开设有通槽，且通槽的内部滑动安装有对称设置的两个T型滑板(7)，两个T型滑板(7)相互远离的一侧均固定安装有L形连接板(8)，两个L形连接板(8)的底部均贯穿通槽的底部内壁并均固定安装有支架(9)，两个T型滑板(7)上传动连接有同一个调节组件，所述顶板(1)的底部固定安装有升降室(11)，且升降室(11)为中空设置，所述升降室(11)的两侧内壁上滑动安装有同一个滑板(19)，且滑板(19)的顶部传动连接有升降组件，所述滑板(19)的底部固定安装有对称设置的两个竖杆，两个竖杆的底部均延伸至升降室(11)的下方并固定安装有同一个安装板(20)，所述安装板(20)的底部固定安装有更换电机(21)，所述更换电机(21)输出轴的一端固定安装有转轴(22)，转轴(22)的外侧固定安装有呈环形排布的多个固定板(23)，且多个固定板(23)上均固定安装有灯组(24)，多个灯组(24)上均电性连接有故障传感器(26)，所述升降室(11)的一侧固定安装有控制组件，多个故障传感器(26)均和控制组件电性连接。
2.根据权利要求1所述的一种智能型自动更换的污水处理用紫外线消毒灯，其特征在于，所述调节组件包括固定安装在通槽底部内壁上的调节电机(2)，通槽的内壁上转动安装有两个调节轴(3)，所述调节电机(2)的输出后的一端和其中一个调节轴(3)的一端固定安装，两个调节轴(3)的外侧均固定套设有传动齿轮(4)，两个传动齿轮(4)相啮合，两个调节轴(3)的顶部均固定安装有摆杆(5)，两个摆杆(5)相互远离的一侧均转动安装有连杆(6)，两个连杆(6)相互远离的一侧分别和两个T型滑板(7)相互靠近的一侧转动连接。
3.根据权利要求1所述的一种智能型自动更换的污水处理用紫外线消毒灯，其特征在于，两个支架(9)的底部均固定安装有横条，两个横条的底部均设有对称设置的两个刹车轮(10)，四个刹车轮(10)呈矩阵设置。
4.根据权利要求1所述的一种智能型自动更换的污水处理用紫外线消毒灯，其特征在于，所述升降组件包括固定安装在升降室(11)顶部内壁上的升降电机(12)，所述升降电机(12)输出轴的底部固定安装有丝杆，且丝杆的外侧螺纹连接有螺纹块(13)，所述升降室(11)的顶部内壁上转动安装有对称设置的两个转板(14)，两个转板(14)的一侧均转动安装有连接板(17)，两个连接板(17)相互靠近的一侧分别和螺纹块(13)的一侧转动连接，两个转板(14)的一侧均转动安装有驱动杆(18)，两个驱动杆(18)的底部均和滑板(19)的顶部转动连接。
5.根据权利要求1所述的一种智能型自动更换的污水处理用紫外线消毒灯，其特征在于，所述升降室(11)的顶部内壁上固定安装有对称设置的两个限位板(15)，两个限位板(15)的一侧均滑动安装有限位杆(16)，两个限位杆(16)的底部均和螺纹块(13)的顶部固定安装。
6.根据权利要求1所述的一种智能型自动更换的污水处理用紫外线消毒灯，其特征在于，所述灯组(24)包括一个灯板和四个紫外线消毒灯，所述固定板(23)的一侧可脱离活动卡装有U型抱箍(25)，所述U型抱箍(25)设置有两个，所述U型抱箍(25)的一侧内壁和灯组(24)的一侧紧密贴合。
7.根据权利要求1所述的一种智能型自动更换的污水处理用紫外线消毒灯，其特征在于，所述控制组件包括固定安装在升降室(11)一侧的控制室(27)，且控制室(27)为中空设置，所述控制室(27)的一侧内壁上固定安装有PLC控制板(28)，所述控制室(27)的两侧内壁上分别固定安装有供电块(29)和标识器(30)，所述PLC控制板(28)与标识器(30)、供电块(29)、故障传感器(26)和更换电机(21)均电性连接。
8.根据权利要求1所述的一种智能型自动更换的污水处理用紫外线消毒灯，其特征在于，所述固定板(23)设置有六个，相邻的两个固定板(23)的角度差为六十度，所述U型抱箍(25)通过螺帽固定在固定板(23)上。
说明书
一种智能型自动更换的污水处理用紫外线消毒灯
技术领域
本发明涉及污水处理技术领域，尤其涉及一种智能型自动更换的污水处理用紫外线消毒灯。
背景技术
明渠式紫外线消毒设备模块安装于开放式紫外消毒渠中，为了维修方便，配电柜及控制柜均安装在水渠上方。紫外线灯管排架排列于明渠中，紫外线灯管与水流方向一致平行排放。
现在，公开号为CN107935107A的公开文件中公开了一种明渠式紫外线消毒装置，该装置有效的增大了发光强度，提高了紫外光的利用率，而且增长了紫外线灯的照射时间，经挡流板使处理废水充分混合；有效的避免了处理废水流量对紫外线消毒效率的影响，同时对处理过的污水进行二次消毒，尽可能杀死更多的细菌，解决了紫外线剂量不够，杀灭不彻底，细菌复活的问题，该装置本体不能够自动的对故障的紫外线消毒灯进行更换，影响对污水处理的效率，无法稳定支撑在不同尺寸的明渠两边，适用范围有限，所以我们提出了一种智能型自动更换的污水处理用紫外线消毒灯，用以解决上述提出的问题。
发明内容
基于背景技术存在不能够自动的对故障的紫外线消毒灯进行更换，影响对污水处理的效率，无法稳定支撑在不同尺寸的明渠两边，适用范围有限的技术问题，本发明提出了一种智能型自动更换的污水处理用紫外线消毒灯。
本发明提出的一种智能型自动更换的污水处理用紫外线消毒灯，包括顶板，所述顶板的一侧开设有通槽，且通槽的内部滑动安装有对称设置的两个T型滑板，两个T型滑板相互远离的一侧均固定安装有L形连接板，两个L形连接板的底部均贯穿通槽的底部内壁并均固定安装有支架，两个T型滑板上传动连接有同一个调节组件，所述顶板的底部固定安装有升降室，且升降室为中空设置，所述升降室的两侧内壁上滑动安装有同一个滑板，且滑板的顶部传动连接有升降组件，所述滑板的底部固定安装有对称设置的两个竖杆，两个竖杆的底部均延伸至升降室的下方并固定安装有同一个安装板，所述安装板的底部固定安装有更换电机，所述更换电机输出轴的一端固定安装有转轴，转轴的外侧固定安装有呈环形排布的多个固定板，且多个固定板上均固定安装有灯组，多个灯组上均电性连接有故障传感器，所述升降室的一侧固定安装有控制组件，多个故障传感器均和控制组件电性连接。
优选的，为了方便将灯组至于不同尺寸明渠的正上方，所述调节组件包括固定安装在通槽底部内壁上的调节电机，通槽的内壁上转动安装有两个调节轴，所述调节电机的输出后的一端和其中一个调节轴的一端固定安装，两个调节轴的外侧均固定套设有传动齿轮，两个传动齿轮相啮合，两个调节轴的顶部均固定安装有摆杆，两个摆杆相互远离的一侧均转动安装有连杆，两个连杆相互远离的一侧分别和两个T型滑板相互靠近的一侧转动连接。
优选的，为了提高灵活性，方便进行移动，两个支架的底部均固定安装有横条，两个横条的底部均设有对称设置的两个刹车轮，四个刹车轮呈矩阵设置。
优选的，为了方便调节灯组的高度，适用不同深度的明渠，所述升降组件包括固定安装在升降室顶部内壁上的升降电机，所述升降电机输出轴的底部固定安装有丝杆，且丝杆的外侧螺纹连接有螺纹块，所述升降室的顶部内壁上转动安装有对称设置的两个转板，两个转板的一侧均转动安装有连接板，两个连接板相互靠近的一侧分别和螺纹块的一侧转动连接，两个转板的一侧均转动安装有驱动杆，两个驱动杆的底部均和滑板的顶部转动连接。
优选的，为了提高螺纹块纵向移动时的稳定性，所述升降室的顶部内壁上固定安装有对称设置的两个限位板，两个限位板的一侧均滑动安装有限位杆，两个限位杆的底部均和螺纹块的顶部固定安装。
优选的，为了方便对故障的紫外线消毒灯进行更换，所述灯组包括一个灯板和四个紫外线消毒灯，所述固定板的一侧可脱离活动卡装有U型抱箍，所述U型抱箍设置有两个，所述U型抱箍的一侧内壁和灯组的一侧紧密贴合。
优选的，为了提高智能化程度，提高灯组更换的效率，所述控制组件包括固定安装在升降室一侧的控制室，且控制室为中空设置，所述控制室的一侧内壁上固定安装有PLC控制板，所述控制室的两侧内壁上分别固定安装有供电块和标识器，所述PLC控制板与标识器、供电块、故障传感器和更换电机均电性连接。
优选的，为了能够精确的更换故障的灯组，所述固定板设置有六个，相邻的两个固定板的角度差为六十度，所述U型抱箍通过螺帽固定在固定板上。
本发明的有益效果是：使用时，根据明渠的大小调节两个支架的间距，具体过程为，按下调节电机的开关，使其中一个调节轴进行转动，经由设置的两个传动齿轮的啮合关系，可以实现两个调节轴的联动，再经由设置的两个摆杆和两个连杆，可以为两个T型滑板提供相反的作用力，进而驱动两个支架向相互靠近或者相互远离的一侧进行横移，将多个灯组稳定的支撑在明渠的上方，根据明渠的深度，调节灯组的纵向位置，按下升降电机的开关，使丝杆进行转动，将丝杆的转动转化为螺纹块的纵向移动，两个转板向相互靠近的一侧进行弧线运动，经由设置的两个驱动杆，为滑板提供纵向的作用力，调节灯组的纵向位置，位于下方的三个灯组伸入明渠的内部，位于上方的三个灯组作为备用的更换灯组，位于下方的三个灯组从左至右的标识号分别为一、二和三，标识数字存储在标识器的内部，当左侧或者右侧的灯组发生故障时，故障传感器和PLC控制板发生信息的交互，标识器识别标识号，PLC控制板启动更换电机，更换电机驱动转轴向左侧或者向右侧旋转六十度，自动更换左侧或者右侧的灯组，更换后的灯组标识号从左至下依次重置为一、二和三，当最下方的灯组发生故障时，标识器识别标识号，PLC控制板启动更换电机，更换电机驱动转轴向左侧或者向右侧旋转一百二十度，更换后的灯组标识号从左至下依次重置为一、二和三，较之传统的紫外线消毒灯，能够对故障的灯组进行智能自动更换，更换灯组的效率高，灯组对污水处理的效率高，能够方便支撑在不同明渠的顶部两侧，适用范围广；
为了解决更换灯组的效率低的问题，通过在升降室的一侧设置的控制室，在控制室的内部设置的PLC控制板，采用集成的PLC控制板的方式对灯组进行故障监测，能够精确的识别故障灯组，可以方便对灯组进行更换；
为了解决螺纹块在纵向移动时的稳定性不高的问题，通过在升降室的顶部内壁上设置的两个限位板，两个限位板的一侧滑动设置的限位杆，可以提高螺纹块纵向移动时的稳定性，提高可靠性。
（发明人：王炯）
