申请日2020.10.31
公开（公告）日2021.03.19
IPC分类号C02F9/08; C02F101/20
摘要
本发明公开了一种处理重金属废水的过滤膜系统，包括浏览器模块、曝气模块、NAT过滤器模块、回收模块、污水处理模块、滤液收集模块和废渣模块，所述曝气模块包括泥浆分离模块、曝气反应模块和中和反应模块；该发明安全、可靠，通过采用彭化聚四氟乙烯膜复合在基体材料上，便于过滤处理；该NAT过滤器占地面积小，采用物理高压反冲洗，反清洗彻底；且该NAT过滤器可进行组合使用，便于调节过滤效果，该重金属废水的过滤膜系统克服了现有重金属废水工艺中普遍存在的成本高、能耗大、效率低下、占地面积大、泥量大、二次污染等缺陷，在高效去除废水中重金属离子的同时膜系统也不用离线清洗，运行成本也比较低。
权利要求书

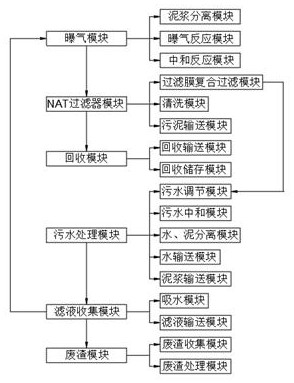

1.一种处理重金属废水的过滤膜系统，包括浏览器模块（1）、曝气模块（2）、NAT过滤器模块（3）、回收模块（4）、污水处理模块（5）、滤液收集模块（6）和废渣模块（7），其特征在于：所述曝气模块（2）包括泥浆分离模块（21）、曝气反应模块（22）和中和反应模块（23），所述曝气模块（2）的一侧设置有NAT过滤器模块（3）；
所述NAT过滤器模块（3）包括过滤膜复合过滤模块（31）、清洗模块（32）和污泥输送模块（33），所述NAT过滤器模块（3）的一侧设置有回收模块（4）；
所述回收模块（4）包括回收输送模块（41）和回收储存模块（42），所述回收模块（4）的一侧设置有污水处理模块（5）；
所述污水处理模块（5）包括污水调节模块（51）、污水中和模块（52）、水、泥分离模块（53）；所述污水处理模块（5）的一侧设置有滤液收集模块（6）；
所述滤液收集模块（6）包括吸水模块（61）和滤液输送模块（62），所述滤液收集模块（6）的一侧设置有废渣模块（7）；
所述废渣模块（7）包括废渣收集模块（71）和废渣处理模块（72）。
2.根据权利要求1所述的一种处理重金属废水的过滤膜系统，其特征在于：所述过滤膜复合过滤模块（31）中采用膨化聚四氟乙烯复合膜进行过滤使用。
3.根据权利要求1所述的一种处理重金属废水的过滤膜系统，其特征在于：所述该系统采用J2EE技术实施本系统方案。
4.根据权利要求1所述的一种处理重金属废水的过滤膜系统，其特征在于：所述浏览器模块（1）的用户工作界面通过www浏览器模块（1）结构实现。
5.根据权利要求1所述的一种处理重金属废水的过滤膜系统，其特征在于：所述清洗模块（32）采用物理高压反冲洗的形式，对该NAT过滤器进行冲洗清洁。
6.根据权利要求1所述的一种处理重金属废水的过滤膜系统，其特征在于：所述NAT过滤器模块（3）可通过多个NAT过滤器进行配合使用。
7.根据权利要求1所述的一种处理重金属废水的过滤膜系统，其特征在于：所述污水处理模块（5）还包括水输送模块（54）和泥浆输送模块（55）。
说明书
一种处理重金属废水的过滤膜系统
技术领域
本发明涉及处理重金属废水的过滤膜系统技术领域，具体为一种处理重金属废水的过滤膜系统。
背景技术
近年来，随着金属冶炼、化工生产等相关工业的飞速发展，含重金属的生产废水排放有呈不断增加的趋势，使水体重金属污染在我国变得日益严重，因此，市场上对于一些重金属废水的处理装置有了一定的要求；无机重金属废水的传统处理方法有化学沉淀法、离子交换法、电化学方法等，然而，重金属废水经传统的化学法处理后，其中的重金属离子含量仍很难达到排放标准的要求，且由于传统的化学处理法通常需要在废水中添加多种化学药剂和碱金属沉淀剂，产生大量的固废，并使得废水中含有大量的Na+、Ca2+、Cl- 和SO42-等可溶性盐类物质无法去除，进而造成管路结垢、设备腐蚀和二次环境污染等问题；此外，传统的化学处理法还存在高能耗、处理不完全、处理过程产生有毒的污泥和沉淀物等不良后果事；因此，见阶段亟需一种处理重金属废水的过滤膜系统。
发明内容
本发明的目的在于提供一种处理重金属废水的过滤膜系统，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本发明提供如下技术方案：一种处理重金属废水的过滤膜系统，包括浏览器模块、曝气模块、NAT过滤器模块、回收模块、污水处理模块、滤液收集模块和废渣模块，所述曝气模块包括泥浆分离模块、曝气反应模块和中和反应模块，所述曝气模块的一侧设置有NAT过滤器模块；
所述NAT过滤器模块包括过滤膜复合过滤模块、清洗模块和污泥输送模块，所述NAT过滤器模块的一侧设置有回收模块；
所述回收模块包括回收输送模块和回收储存模块，所述回收模块的一侧设置有污水处理模块；
所述污水处理模块包括污水调节模块、污水中和模块、水、泥分离模块；所述污水处理模块的一侧设置有滤液收集模块；
所述滤液收集模块包括吸水模块和滤液输送模块，所述滤液收集模块的一侧设置有废渣模块；
所述废渣模块包括废渣收集模块和废渣处理模块。
根据上述技术方案，所述过滤膜复合过滤模块中采用膨化聚四氟乙烯复合膜进行过滤使用。
根据上述技术方案，所述该系统采用J2EE技术实施本系统方案。
根据上述技术方案，所述浏览器模块的用户工作界面通过www浏览器模块结构实现。
根据上述技术方案，所述清洗模块采用物理高压反冲洗的形式，对该NAT过滤器进行冲洗清洁。
根据上述技术方案，所述NAT过滤器模块可通过多个NAT过滤器进行配合使用。
根据上述技术方案，所述污水处理模块还包括水输送模块和泥浆输送模块。
与现有技术相比，本发明所达到的有益效果是：该发明安全、可靠，通过采用彭化聚四氟乙烯膜复合在基体材料上，便于过滤处理；该NAT过滤器占地面积小，采用物理高压反冲洗，反清洗彻底；且该NAT过滤器可进行组合使用，便于调节过滤效果，该重金属废水的过滤膜系统克服了现有重金属废水工艺中普遍存在的成本高、能耗大、效率低下、占地面积大、泥量大、二次污染等缺陷，在高效去除废水中重金属离子的同时膜系统也不用离线清洗，运行成本也比较低。
（发明人：马卓煌）
