申请日2021.07.19
公开日期2021.12.14
IPC分类B01D36/04;C02F9/14
摘要
本实用新型提供一种具有多级过滤结构的医疗污水处理装置，包括安装板，所述安装板顶部依次设置有氧化箱、生化箱和沉淀箱，所述沉淀箱顶部中心处固定连接有第二电机，且沉淀箱底部靠近生化箱一侧固定连接有第一电机，所述沉淀箱内中心处转动连接有竖直方向设置的螺纹杆，且螺纹杆顶部端面贯穿沉淀箱与第二电机驱动端固定连接，通过设置沉淀箱、生化箱、氧化箱和水泵，便于通过水泵实现医疗污水经过沉淀箱、生化箱和氧化箱，最后经过出水管排出，同时通过设置沉淀箱、生化箱和氧化箱，便于实现医疗污水的多道筛选过滤处理，进而医疗污水达到排放的标准。
权利要求

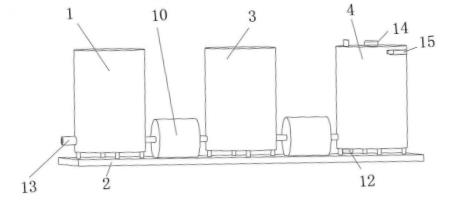

1.一种具有多级过滤结构的医疗污水处理装置，包括安装板(2)，其特征在于：所述安装板(2)顶部依次设置有氧化箱(1)、生化箱(3)和沉淀箱(4)，所述沉淀箱(4)顶部中心处固定连接有第二电机(14)，且沉淀箱(4)底部靠近生化箱(3)一侧固定连接有第一电机(12)，所述沉淀箱(4)内中心处转动连接有竖直方向设置的螺纹杆(8)，且螺纹杆(8)顶部端面贯穿沉淀箱(4)与第二电机(14)驱动端固定连接，所述沉淀箱(4)内靠近生化箱(3)相对一侧内侧壁其中一侧开有竖直方向设置的限位槽，且限位槽内底部滑动连接有限位块，所述沉淀箱(4)内设置有筛选装置，且筛选装置包括过滤板(9)，所述过滤板(9)顶部中心处贯穿螺纹杆(8)且与螺纹杆(8)螺纹连接，所述过滤板(9)外侧壁转动连接有卡块(5)，所述卡块(5)靠近过滤板(9)中线位置一侧底部位置固定连接有环形齿条，且卡块(5)靠近过滤板(9)中线位置一侧顶部位置固定连接有若干均匀分布的搅拌件(6)，且若干搅拌件(6)底部与过滤板(9)顶部转动连接。
2.根据权利要求1所述的一种具有多级过滤结构的医疗污水处理装置，其特征在于：所述氧化箱(1)、生化箱(3)和沉淀箱(4)底部边缘处均固定连接有支撑块，且支撑块底部与安装板(2)顶部固定连接，所述氧化箱(1)、生化箱(3)和沉淀箱(4)任意相邻两个之间底部位置均贯穿设置有水泵(10)，所述氧化箱(1)远离生化箱(3)一侧底部位置贯穿固定连接有出水管(13)。
3.根据权利要求1所述的一种具有多级过滤结构的医疗污水处理装置，其特征在于：所述沉淀箱(4)顶部靠近生化箱(3)一侧贯穿固定连接有进料管，所述沉淀箱(4)外侧壁远离生化箱(3)一侧底部位置开有清理口(15)，且清理口(15)内铰链连接有门板。
4.根据权利要求1所述的一种具有多级过滤结构的医疗污水处理装置，其特征在于：所述过滤板(9)顶部靠近限位槽一侧固定连接有连接件(7)，且连接件(7)靠近限位块一侧与限位块固定连接，所述连接件(7)内顶部与搅拌件(6)顶部转动连接。
5.根据权利要求1所述的一种具有多级过滤结构的医疗污水处理装置，其特征在于：所述卡块(5)竖截面呈U型设置，且卡块(5)内侧壁与过滤板(9)边缘处转动连接，所述卡块(5)呈圆环状设置，且卡块(5)外侧壁与沉淀箱(4)内侧壁相贴合。
6.根据权利要求1所述的一种具有多级过滤结构的医疗污水处理装置，其特征在于：所述第二电机(14)驱动端贯穿沉淀箱(4)向外延伸固定连接有从动齿(11)，且从动齿(11)与环形齿条齿面啮合连接。
说明书
一种具有多级过滤结构的医疗污水处理装置
技术领域
本实用新型涉及污水技术领域，尤其涉及一种具有多级过滤结构的医疗污水处理装置。
背景技术
医院污水是指医院(综合医院、专业病院及其它类型医院)向自然环境或城市管道排放的污水。其水质随不同的医院性质、规模和其所在地区而异。每张病床每天排放的污水量约为200-1000L。医院污水中所含的主要污染物为：病原体(寄生虫卵、病原菌、病毒等)、有机物、漂浮及悬浮物、放射性污染物。
而医院在使用过程中，会产生大量的医疗污水，这些医疗污水中含有使用过的医用棉花或者其他物质，同时医疗污水中含有各种成分中和所产生的的有害物质，这类医疗污水直接排放不仅容易造成环境污染，而且直接排放溶剂造成细菌传播。
实用新型内容
本实用新型的目的是为了解决现有技术中医疗污水直接排放不仅容易造成环境污染，而且直接排放溶剂造成细菌传播的问题，而提出的一种具有多级过滤结构的医疗污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种具有多级过滤结构的医疗污水处理装置，包括安装板，所述安装板顶部依次设置有氧化箱、生化箱和沉淀箱，所述沉淀箱顶部中心处固定连接有第二电机，且沉淀箱底部靠近生化箱一侧固定连接有第一电机，所述沉淀箱内中心处转动连接有竖直方向设置的螺纹杆，且螺纹杆顶部端面贯穿沉淀箱与第二电机驱动端固定连接，所述沉淀箱内靠近生化箱相对一侧内侧壁其中一侧开有竖直方向设置的限位槽，且限位槽内底部滑动连接有限位块，所述沉淀箱内设置有筛选装置，且筛选装置包括过滤板，所述过滤板顶部中心处贯穿螺纹杆且与螺纹杆螺纹连接，所述过滤板外侧壁转动连接有卡块，所述卡块靠近过滤板中线位置一侧底部位置固定连接有环形齿条，且卡块靠近过滤板中线位置一侧顶部位置固定连接有若干均匀分布的搅拌件，且若干搅拌件底部与过滤板顶部转动连接。
优选的，所述氧化箱、生化箱和沉淀箱底部边缘处均固定连接有支撑块，且支撑块底部与安装板顶部固定连接，所述氧化箱、生化箱和沉淀箱任意相邻两个之间底部位置均贯穿设置有水泵，所述氧化箱远离生化箱一侧底部位置贯穿固定连接有出水管。
优选的，所述沉淀箱顶部靠近生化箱一侧贯穿固定连接有进料管，所述沉淀箱外侧壁远离生化箱一侧底部位置开有清理口，且清理口内铰链连接有门板。
优选的，所述过滤板顶部靠近限位槽一侧固定连接有连接件，且连接件靠近限位块一侧与限位块固定连接，所述连接件内顶部与搅拌件顶部转动连接。
优选的，所述卡块竖截面呈U型设置，且卡块内侧壁与过滤板边缘处转动连接，所述卡块呈圆环状设置，且卡块外侧壁与沉淀箱内侧壁相贴合。
优选的，所述第二电机驱动端贯穿沉淀箱向外延伸固定连接有从动齿，且从动齿与环形齿条齿面啮合连接。
与现有技术相比，本实用新型的优点和积极效果在于，
1、本实用新型中，通过设置沉淀箱、生化箱、氧化箱和水泵，便于通过水泵实现医疗污水经过沉淀箱、生化箱和氧化箱，最后经过出水管排出，同时通过设置沉淀箱、生化箱和氧化箱，便于实现医疗污水的多道筛选过滤处理，进而医疗污水达到排放的标准。
2、本实用新型中，通过设置筛选装置、第一电机和第二电机，便于通过第二电机驱动实现螺纹杆旋转，进而实现与螺纹杆螺纹连接的过滤板在连接块与限位块的固定连接下实现上下位置移动，进而通过过滤板实现沉淀箱内沉淀物和污水中的杂质的筛选过滤。
（发明人：张吉杰; 吴忠良）
