申请日2021.06.21
公开日期2021.12.17
IPC分类C02F7/00
摘要
本实用新型提供了一种风能供氧型农村生活污水处理装置，涉及污水处理技术领域，包括外壳、沉淀池、固定架、充氧池和通风管道，外壳内部左侧固定连接有沉淀池，外壳外侧左侧固定连接有固定架，外壳内部右侧固定连接有充氧池，固定架顶部四周固定连接有通风管道，外壳底部表面固定连接有用于充氧的充氧机构。本实用使用时风能发电机和通风管道整体是随着风向而进行转动的，而活动管道套接在固定管道一中，使得活动管道也会跟着动但也能够将气流始终输入到固定管道一中，从而不影响气流的传输。
权利要求

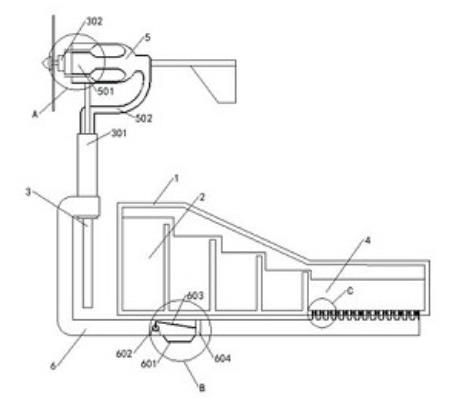

1.一种风能供氧型农村生活污水处理装置，包括外壳（1）、沉淀池（2）、固定架（3）、充氧池（4）和通风管道（5），所述外壳（1）内部安装有沉淀池（2），所述外壳（1）外侧安装有固定架（3），所述外壳（1）内部安装有充氧池（4），其特征在于：所述固定架（3）顶部安装有通风管道（5），所述外壳（1）底部安装有充氧机构。
2.根据权利要求1所述的风能供氧型农村生活污水处理装置，其特征在于：所述固定架（3）包括固定管道一（301）、风能发电机（302），所述定管道一（301）套接设置在固定架（3）的外侧表面四周，所述风能发电机（302）通过轴承转动连接在固定架（3）顶部表面。
3.根据权利要求2所述的风能供氧型农村生活污水处理装置，其特征在于：所述风能发电机（302）包括风桨、发电机和方向舵面。
4.根据权利要求2所述的风能供氧型农村生活污水处理装置，其特征在于：所述通风管道（5）包括活动管道（502），所述通风管道（5）的左侧表面开孔有入风口（501），所述活动管道（502）套接设置在通风管道（5）的右侧表面。
5.根据权利要求4所述的风能供氧型农村生活污水处理装置，其特征在于：所述活动管道（502）底部活动套接在固定管道一（301）顶部表面。
6.根据权利要求1所述的风能供氧型农村生活污水处理装置，其特征在于：所述充氧机构包括输入管道（6）、细管（601）、电动机（602）、活动支架（603）、限位板（604）、防逆流塞（606）、限位支架（607），所述细管（601）固定连接在输入管道（6）底部表面，所述电动机（602）固定连接在输入管道（6）内部表面，所述活动支架（603）通过转轴活动连接在电动机（602）的一侧，所述限位板（604）固定连接在活动支架（603）的一侧末端，输入孔（605）开孔设置在输入管道（6）右侧顶部表面，防逆流塞（606）卡接设置在输入孔（605）的顶部表面，所述限位支架（607）固定连接在防逆流塞（606）底部左右两侧。
说明书
一种风能供氧型农村生活污水处理装置
技术领域
本实用新型涉及污水处理技术领域，更具体的，涉及一种污水处理装置技术领域。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。
对于污水处理的研究，经过检索发现，有一篇专利号为CN201120499122.1公开了一该种风能供氧型农村生活污水处理装置，该装置采用风能供氧型农村生活污水处理装置利用自然风能对污水进行充氧曝气，节省了电力资源，降低了噪声，具有节能降耗、降噪效果；风能供氧机的供气量大、工作压力小，在相同的风速下，可提供更多风量，风能资源的利用效率提高。
目前，这种风能供氧型农村生活污水处理装置的充氧压力小，在低动能的情况下充氧的效率不佳，这使得该种装置的污水处理效率低下，且充氧的过程不够均匀的问题。
实用新型内容
本实用新型旨在于解决上述背景技术中提出的问题，从而提供一种风能供氧型农村生活污水处理装置。
为实现上述目的，本实用新型提供如下技术方案：一种风能供氧型农村生活污水处理装置，包括外壳、沉淀池、固定架、充氧池和通风管道，所述外壳内部左侧固定连接有沉淀池，所述外壳外侧左侧固定连接有固定架，所述外壳内部右侧固定连接有充氧池，所述固定架顶部四周固定连接有通风管道，所述外壳底部表面固定连接有用于充氧的充氧机构。
优选的，所述固定架包括固定管道一、风能发电机，所述定管道一套接设置在固定架的外侧表面四周，所述风能发电机通过轴承转动连接在固定架顶部表面，所述风能发电机包括风桨、发电机和方向舵面。
优选的，所述通风管道包括活动管道，所述入风口开孔设置在通风管道的左侧表面，所述活动管道套接设置在通风管道的右侧表面，所述活动管道底部活动套接在固定管道一顶部表面。
优选的，所述充氧机构包括输入管道、细管、电动机、活动支架、限位板、输入孔、防逆流塞、限位支架，所述细管固定连接在输入管道底部表面，所述电动机固定连接在输入管道内部表面，所述活动支架通过转轴活动连接在电动机的一侧，所述限位板固定连接在活动支架的一侧末端，所述输入孔开孔设置在输入管道右侧顶部表面，所述防逆流塞卡接设置在输入孔的顶部表面，所述限位支架固定连接在防逆流塞底部左右两侧。
有益效果：
1、本实用设置有通风管道，通风管道和入风口包围在风能发电机的外侧表面四周，则使得气流能够带动风能发电机后进入到通风管道中，且使得通风管道始终向着迎风面，从而提高气流的流动速率。
2、其次，还设置有活动管道，使用时风能发电机和通风管道整体是随着风向而进行转动的，而活动管道套接在固定管道一中，使得活动管道也会跟着动但也能够将气流始终输入到固定管道一中，从而不影响气流的传输。
（发明人：徐雍馥）
