申请日2021.07.06
公开日期2021.12.14
IPC分类C02F1/00;B08B9/087
摘要
本实用新型涉及污水处理技术领域，具体为一种一体化污水处理装置，包括主体、进水管、排水管、环形刮片和驱动机构，主体的两侧分别连通有进水管和排水管，进水管的内壁滑动连接有环形刮片，主体靠近进水管一端的上表面设置有驱动机构，主体的下表面设置有辅助机构，驱动机构包括伺服电机、螺杆、移动块和强力磁环，主体的上表面固定安装有伺服电机。本实用新型，通过设置该环形刮片，在驱动机构的配合下，强力磁环会带着环形刮片在进水管的内壁不断地运动，并清理进水管的内壁，有效地避免在长时间使用过程中，由于进水管内壁附着杂质导致进水管变窄、堵塞的情况发生，确保整个污水处理装置的正常使用。
权利要求

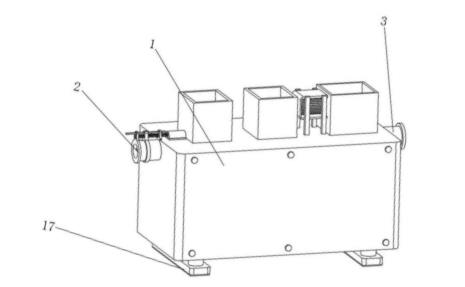

1.一种一体化污水处理装置，包括主体(1)、进水管(2)、排水管(3)、环形刮片(4)和驱动机构，其特征在于：所述主体(1)的两侧分别连通有进水管(2)和排水管(3)，所述进水管(2)的内壁滑动连接有环形刮片(4)，所述主体(1)靠近进水管(2)一端的上表面设置有驱动机构，所述主体(1)的下表面设置有辅助机构。
2.根据权利要求1所述的一种一体化污水处理装置，其特征在于：所述驱动机构包括伺服电机(5)、螺杆(6)、移动块(7)和强力磁环(8)，所述主体(1)的上表面固定安装有伺服电机(5)，所述伺服电机(5)的输出端固定安装有螺杆(6)，所述螺杆(6)的外表面套设有移动块(7)，所述移动块(7)的下表面固定安装有强力磁环(8)，所述强力磁环(8)套设在进水管(2)的外表面，所述环形刮片(4)的材质为铁质不锈钢。
3.根据权利要求2所述的一种一体化污水处理装置，其特征在于：所述主体(1)和进水管(2)的上表面均固定安装有固定板(9)，所述固定板(9)套设在螺杆(6)的外表面。
4.根据权利要求3所述的一种一体化污水处理装置，其特征在于：所述固定板(9)的外表面开设有矩形通槽(10)，所述移动块(7)的外表面对称固定安装有矩形杆(11)，所述矩形杆(11)插设在矩形通槽(10)的内部。
5.根据权利要求1所述的一种一体化污水处理装置，其特征在于：所述环形刮片(4)的外表面对称固定安装有限位块(12)，所述进水管(2)的内壁对称开设有限位槽(13)。
6.根据权利要求1所述的一种一体化污水处理装置，其特征在于：所述辅助机构包括连接孔(14)、伸缩杆(15)、弹簧(16)和接地板(17)，所述主体(1)的下表面对称开设有连接孔(14)，所述连接孔(14)的内部固定安装有伸缩杆(15)，所述伸缩杆(15)靠近连接孔(14)一端的外表面套设有弹簧(16)，所述伸缩杆(15)的下表面固定安装有接地板(17)。
7.根据权利要求6所述的一种一体化污水处理装置，其特征在于：所述接地板(17)的下表面固定安装有垫片(18)。
说明书
一种一体化污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种一体化污水处理装置。
背景技术
污水处理是在污水排放之前按照水质要求对其进行净化的过程，被广泛应用于各个领域，也越来越多地走进寻常百姓的日常生活，更加符合当下环保和节约资源的要求。
现有的一体化污水处理装置大多数设置在工厂内，并采用地埋式的方法进行安装，但是工厂污水在处理时，污水内的杂质含量偏多，在通过进水管导入到装置内部时，时间一长容易在进水管的内壁产生淤积结块，导致进水效率变低，甚至造成进水管堵塞，影响装置整体的正常使用。
实用新型内容
本实用新型的目的是解决现有技术中存在的缺点，而提出的一种一体化污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种一体化污水处理装置，包括主体、进水管、排水管、环形刮片和驱动机构，所述主体的两侧分别连通有进水管和排水管，所述进水管的内壁滑动连接有环形刮片，所述主体靠近进水管一端的上表面设置有驱动机构，所述主体的下表面设置有辅助机构。
优选的，所述驱动机构包括伺服电机、螺杆、移动块和强力磁环，所述主体的上表面固定安装有伺服电机，所述伺服电机的输出端固定安装有螺杆，所述螺杆的外表面套设有移动块，所述移动块的下表面固定安装有强力磁环，所述强力磁环套设在进水管的外表面，所述环形刮片的材质为铁质不锈钢。
优选的，所述主体和进水管的上表面均固定安装有固定板，所述固定板套设在螺杆的外表面。
优选的，所述固定板的外表面开设有矩形通槽，所述移动块的外表面对称固定安装有矩形杆，所述矩形杆插设在矩形通槽的内部。
优选的，所述环形刮片的外表面对称固定安装有限位块，所述进水管的内壁对称开设有限位槽。
优选的，所述辅助机构包括连接孔、伸缩杆、弹簧和接地板，所述主体的下表面对称开设有连接孔，所述连接孔的内部固定安装有伸缩杆，所述伸缩杆靠近连接孔一端的外表面套设有弹簧，所述伸缩杆的下表面固定安装有接地板。
优选的，所述接地板的下表面固定安装有垫片。
与现有技术相比，本实用新型的优点和积极效果在于：
1、本实用新型中，通过设置该环形刮片，在驱动机构的配合下，强力磁环会带着环形刮片在进水管的内壁不断地运动，并清理进水管的内壁，有效地避免在长时间使用过程中，由于进水管内壁附着杂质导致进水管变窄、堵塞的情况发生，确保整个污水处理装置的正常使用。
2、本实用新型中，通过设置该辅助机构，可以在工作人员放置该一体化污水处理装置时，接地板在伸缩杆和弹簧的作用下，可以对整个装置起到一定的缓冲效果，避免装置突然受力导致整个装置发生晃动，引起内部连接件出现松动的情况发生。
（发明人：周剑琼; 邓健亨; 刘亚运）
