申请日2021.07.16
公开日期2021.12.14
IPC分类C02F3/12;C02F7/00
摘要
一种污水处理曝气设备，涉及污泥处理技术领域，其包括曝气箱，曝气箱包括嵌套的外壳体和内壳体。外壳体的外侧设置有混合喷嘴，内壳体的外侧设置有污水喷嘴，污水喷嘴管贯穿内壳体，将内腔体和外腔体连通，污水喷嘴的出水端正对混合喷嘴，且与混合喷嘴间隔设置。在使用时，将该污水处理曝气设备置于曝气池中，污水被送进内腔体，经由污水喷嘴朝着混合喷嘴高速喷出，利用高速液体流在混合喷嘴处形成负压，将外腔体内的压缩空气吸入到混合喷嘴中，完成污水和空气的充分混合，提高氧气的利用率，达到更好的污水处理效果。
权利要求
1.一种污水处理曝气设备，其特征在于，包括曝气箱，所述曝气箱包括嵌套的外壳体和内壳体，所述内壳体内部形成有内腔体，所述内壳体与所述外壳体之间形成有外腔体；所述内腔体通过第一输水管与污水泵的输出端连通，所述外腔体通过进气管与空气压缩机连通；所述外壳体的外侧设置有混合喷嘴，所述混合喷嘴贯穿所述外壳体，将所述外腔体与外界连通；所述内壳体的外侧设置有污水喷嘴，所述污水喷嘴管贯穿所述内壳体，将所述内腔体和所述外腔体连通，所述污水喷嘴的出水端正对所述混合喷嘴，且与所述混合喷嘴间隔设置。
2.根据权利要求1所述的污水处理曝气设备，其特征在于，所述混合喷嘴的数量为多个，多个所述混合喷嘴均匀地分布于所述外壳体的侧壁；所述污水喷嘴的数量为多个，多个所述污水喷嘴均匀地分布于所述内壳体的侧壁，且与多个所述混合喷嘴一一对应。
3.根据权利要求2所述的污水处理曝气设备，其特征在于，所述内壳体、所述外壳体均整体呈圆柱状，且所述内壳体和所述外壳体同轴设置。
4.根据权利要求3所述的污水处理曝气设备，其特征在于，所述污水处理曝气设备还包括溢流筒，所述溢流筒包括筒体，以及位于所述筒体内部的蓄水腔，所述蓄水腔通过第二输水管与所述污水泵的输入端连通；所述蓄水腔的顶部设置有进水口，所述进水口与污水来源连通。
5.根据权利要求4所述的污水处理曝气设备，其特征在于，所述筒体上设置有多个溢流孔，多个所述溢流孔贯穿所述筒体，将所述蓄水腔与外界连通。
6.根据权利要求5所述的污水处理曝气设备，其特征在于，所述溢流筒位于所述曝气箱的顶部，与所述外壳体同轴设置且一体成型。
7.根据权利要求6所述的污水处理曝气设备，其特征在于，所述曝气箱的顶部还设置有圆台状的导向件，所述导向件套设在所述溢流筒外，且所述导向件沿着远离所述曝气箱的方向直径逐渐缩小。
8.根据权利要求7所述的污水处理曝气设备，其特征在于，所述导向件包括相对的粗大端和细小端，所述粗大端的直径略大于所述外壳体的外径；所述细小端的直径与所述溢流筒的外径相当。
9.根据权利要求8所述的污水处理曝气设备，其特征在于，所述混合喷嘴远离所述外壳体的一端倾斜向下设置。
说明书
一种污水处理曝气设备
技术领域
本实用新型涉及污泥处理技术领域，具体而言，涉及一种污水处理曝气设备。
背景技术
曝气设备是活性污泥法污水处理工艺系统中的重要组成部分，通过曝气设备可以向曝气池供氧，同时曝气设备还有混合搅拌的功能，以增强污染物在水处理系统中的传质条件，提高处理效果。现有的曝气方式主要包括鼓风曝气以及机械曝气，鼓风曝气是利用风机或空压机向曝气池充入一定压力的空气，达到充气搅拌的目的，而机械曝气则是以装在曝气池水面的叶轮快速转动，进行表层充氧。现有的曝气设备存在着气液混合效果差，氧气利用率低的问题。
实用新型内容
本实用新型的目的在于提供一种污水处理曝气设备，其结构新颖，操作简单，可以使污水和氧气充分混合，提高对氧气的利用率，达到更好的污泥处理效果。
本实用新型的实施例是这样实现的：

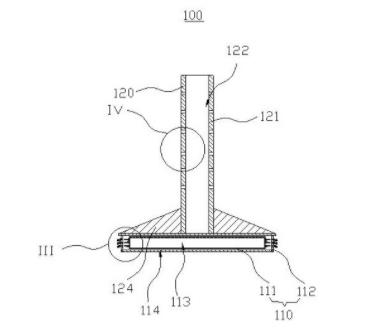

一种污水处理曝气设备，其包括曝气箱，所述曝气箱包括嵌套的外壳体和内壳体，所述内壳体内部形成有内腔体，内壳体与外壳体之间形成有外腔体；内腔体通过第一输水管与污水泵的输出端连通，外腔体通过进气管与空气压缩机连通；外壳体的外侧设置有混合喷嘴，混合喷嘴贯穿外壳体，将外腔体与外界连通；内壳体的外侧设置有污水喷嘴，污水喷嘴管贯穿内壳体，将内腔体和外腔体连通，污水喷嘴的出水端正对混合喷嘴，且与混合喷嘴间隔设置。
进一步地，在本实用新型其它较佳实施例中，混合喷嘴的数量为多个，多个混合喷嘴均匀地分布于外壳体的侧壁；污水喷嘴的数量为多个，多个污水喷嘴均匀地分布于内壳体的侧壁，且与多个混合喷嘴一一对应。
进一步地，在本实用新型其它较佳实施例中，内壳体、外壳体均整体呈圆柱状，且内壳体和外壳体同轴设置。
进一步地，在本实用新型其它较佳实施例中，污水处理曝气设备还包括溢流筒，溢流筒包括筒体，以及位于筒体内部的蓄水腔，蓄水腔通过第二输水管与污水泵的输入端连通；蓄水腔的顶部设置有进水口，进水口与污水来源连通。
进一步地，在本实用新型其它较佳实施例中，筒体上设置有多个溢流孔，多个溢流孔贯穿筒体，将蓄水腔与外界连通。
进一步地，在本实用新型其它较佳实施例中，溢流筒位于曝气箱的顶部，与外壳体同轴设置。
进一步地，在本实用新型其它较佳实施例中，曝气箱的顶部还设置有圆台状的导向件，导向件套设在溢流筒外，且导向件沿着远离曝气箱的方向直径逐渐缩小。
进一步地，在本实用新型其它较佳实施例中，导向件包括相对的粗大端和细小端，粗大端的直径略大于外壳体的外径；细小端的直径与溢流筒的外径相当。
进一步地，在本实用新型其它较佳实施例中，混合喷嘴远离外壳体的一端倾斜向下设置。
本实用新型实施例的有益效果是：
本实用新型实施例提供了一种污水处理曝气设备，其包括曝气箱，曝气箱包括嵌套的外壳体和内壳体。外壳体的外侧设置有混合喷嘴，内壳体的外侧设置有污水喷嘴，污水喷嘴管贯穿内壳体，将内腔体和外腔体连通，污水喷嘴的出水端正对混合喷嘴，且与混合喷嘴间隔设置。在使用时，将该污水处理曝气设备置于曝气池中，污水被送进内腔体，经由污水喷嘴朝着混合喷嘴高速喷出，利用高速液体流在混合喷嘴处形成负压，将外腔体内的压缩空气吸入到混合喷嘴中，完成污水和空气的充分混合，提高氧气的利用率，达到更好的污水处理效果。
（发明人：孙波; 廖泽均; 钟平; 杜勇; 陈贵）
