申请日2021.07.15
公开日期2021.12.17
IPC分类C02F9/04
摘要
本实用新型公开了一种废水处理用节能循环装置，包括处理箱体，处理箱体的表面分别连通有第一连接口和第二连接口，处理箱体的底端开设有镶嵌孔，镶嵌孔的内部镶嵌安装有底板，底板的顶端固定连接有镶嵌块，处理箱体的一端开设有出水口，出水口的内壁表面套接有保护套，处理箱体的顶端可拆卸安装有循环水泵。上述方案中，通过设置循环水泵、U形管以及连通管，利用其几者的相互配合，开启循环水泵，利用循环水泵将处理箱体的内部经过第一遍净化的污水通过循环管导入至其内部，接着通过U形管将污水重新导入至处理箱体最开始的一端，接着利用处理箱体内部的净化组件对污水进行更深一层次的净化效果。
权利要求

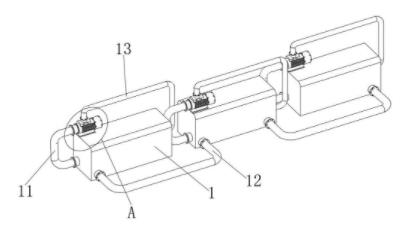

1.一种废水处理用节能循环装置，包括处理箱体(1)，所述处理箱体(1)的表面分别连通有第一连接口(2)和第二连接口(3)，所述处理箱体(1)的底端开设有镶嵌孔(4)，其特征在于，所述镶嵌孔(4)的内部镶嵌安装有底板(5)，所述底板(5)的顶端固定连接有镶嵌块(6)，所述处理箱体(1)的一端开设有出水口(8)，所述出水口(8)的内壁表面套接有保护套(7)，所述处理箱体(1)的顶端可拆卸安装有循环水泵(9)，所述循环水泵(9)的一端开设有出水管口(10)，所述出水管口(10)的一侧相通有U形管(11)，所述第二连接口(3)的一端相通有连通管(12)，所述出水口(8)的内部相通有循环管(13)，所述处理箱体(1)的内部开设有储水腔体(14)。
2.根据权利要求1所述的废水处理用节能循环装置，其特征在于，所述镶嵌孔(4)的形状呈矩形，且镶嵌孔(4)的数量为四个，四个所述镶嵌孔(4)分别位于处理箱体(1)的底端四角处。
3.根据权利要求1所述的废水处理用节能循环装置，其特征在于，所述底板(5)的一侧表面固定粘接有一层橡胶垫片，所述橡胶垫片的表面处均光滑。
4.根据权利要求1所述的废水处理用节能循环装置，其特征在于，所述镶嵌块(6)的一端延伸至镶嵌孔(4)的内部，所述镶嵌块(6)的表面均光滑。
5.根据权利要求1所述的废水处理用节能循环装置，其特征在于，所述保护套(7)的材质为橡胶材料，且保护套(7)的表面与出水口(8)的表面贴合。
6.根据权利要求1所述的废水处理用节能循环装置，其特征在于，所述U形管(11)的直径值与连通管(12)的直径值相同，且U形管(11)的另一端与第一连接口(2)相通。
7.根据权利要求1所述的废水处理用节能循环装置，其特征在于，所述连通管(12)的外表面均匀涂布有一层防腐涂料，且连通管(12)的形状呈U形。
8.根据权利要求1所述的废水处理用节能循环装置，其特征在于，所述储水腔体(14)的整体形状呈矩形。
说明书
一种废水处理用节能循环装置
技术领域
本实用新型涉及废水处理技术领域，更具体地说，本实用新型涉及一种废水处理用节能循环装置。
背景技术
废水处理是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以达到废水回收、复用，充分利用水资源的技术，废水处理的常用药剂有絮凝剂、助凝剂、调理剂等，处理技术有预处理、新型填料、陶瓷膜等，废水分为：生活废水，生活污水是指人们在日常生活活动中所排出的废水，这种废水主要被生活废料和人的排泄物所污染，污染物的数量、成分和浓度与人们的生活习惯、用水量有关，生活污水一般并不含有有毒物质，但是，它具有适于微生物繁殖的条件，含有大量细菌和病原体，从卫生角度来看，具有一定的危害性；工业废水，工业生产中会产生很多种类的污染物，不同行业产生的污染物的种类与浓度均有明显的差异，其中尤其涉及到一种用于工业废水用循环废水处理装置。
但是其在实际使用时，仍旧存在一些缺点，如：现有的废水处理设备，一般将经过一遍处理后污水直接进行下一步骤的净化操作，导致各个步骤的净化效果有限，最终导致废水整体的净化效果较差，从而导致返工，极大的影响了该装置的使用效果和工作效率。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种废水处理用节能循环装置，以解决现有技术的废水处理设备，一般将经过一遍处理后污水直接进行下一步骤的净化操作，导致各个步骤的净化效果有限，最终导致废水整体的净化效果较差，从而导致返工，极大的影响了该装置的使用效果和工作效率的问题。
为解决上述技术问题，本实用新型提供如下技术方案：一种废水处理用节能循环装置，包括处理箱体，所述处理箱体的表面分别连通有第一连接口和第二连接口，所述处理箱体的底端开设有镶嵌孔，所述镶嵌孔的内部镶嵌安装有底板，所述底板的顶端固定连接有镶嵌块，所述处理箱体的一端开设有出水口，所述出水口的内壁表面套接有保护套，所述处理箱体的顶端可拆卸安装有循环水泵，所述循环水泵的一端开设有出水管口，所述出水管口的一侧相通有U形管，所述第二连接口的一端相通有连通管，所述出水口的内部相通有循环管，所述处理箱体的内部开设有储水腔体。
其中，所述镶嵌孔的形状呈矩形，且镶嵌孔的数量为四个，四个所述镶嵌孔分别位于处理箱体的底端四角处。
其中，所述底板的一侧表面固定粘接有一层橡胶垫片，所述橡胶垫片的表面处均光滑。
其中，所述镶嵌块的一端延伸至镶嵌孔的内部，所述镶嵌块的表面均光滑。
其中，所述保护套的材质为橡胶材料，且保护套的表面与出水口的表面贴合。
其中，所述U形管的直径值与连通管的直径值相同，且U形管的另一端与第一连接口相通。
其中，所述连通管的外表面均匀涂布有一层防腐涂料，且连通管的形状呈U形。
其中，所述储水腔体的整体形状呈矩形。
本实用新型的上述技术方案的有益效果如下：
上述方案中，通过设置循环水泵、U形管以及连通管，利用其几者的相互配合，开启循环水泵，利用循环水泵将处理箱体的内部经过第一遍净化的污水通过循环管导入至其内部，接着通过U形管将污水重新导入至处理箱体最开始的一端，接着利用处理箱体内部的净化组件对污水进行更深一层次的净化效果，从而保证了处理箱体的净化效果更进一个层次，有效增加了该装置的实用性。
（发明人：许留忠; 李灿玲; 梁靖康; 谢泳机; 谢钎强）
