申请日2021.06.30
公开日期2021.12.14
IPC分类C02F9/02
摘要
本实用新型公开了一种高效水污染治理装置，包括污水处理箱体，污水处理箱体内设置有一级过滤结构和二级过滤结构，二级过滤结构包括驱动转轴、转动滑杆和悬浮吸附网，驱动转轴和转动滑杆固定连接，驱动转轴和污水处理箱体转动连接，悬浮吸附网通过连接组件滑动连接在转动滑杆上，连接组件上固定安装有第二磁铁，污水处理箱体的内壁上安装有第一磁铁，第一磁铁和第二磁铁活动连接，转动滑杆上套有弹簧组件，弹簧组件和连接组件连接。本实用新型通过两级过滤结构能够有效的去除污水中的固体及悬浮物，悬浮吸附网在第一磁铁、第二磁铁以及弹簧组件的作用下，在转动滑杆上往复移动，其对污水中的悬浮物吸收范围更广，处理效率更高。
权利要求

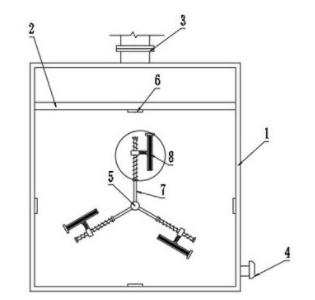

1.一种高效水污染治理装置，包括污水处理箱体（1），其特征在于：所述污水处理箱体（1）内设置有一级过滤结构和二级过滤结构，所述二级过滤结构包括驱动转轴（5）、转动滑杆（7）和悬浮吸附网（8），所述驱动转轴（5）和转动滑杆（7）固定连接，所述驱动转轴（5）和污水处理箱体（1）转动连接，所述悬浮吸附网（8）通过连接组件滑动连接在转动滑杆（7）上，所述连接组件上固定安装有第二磁铁（16），所述污水处理箱体（1）的内壁上安装有第一磁铁（6），所述第一磁铁（6）和第二磁铁（16）活动连接，所述转动滑杆（7）上套有弹簧组件，所述弹簧组件和连接组件连接。
2.根据权利要求1所述的一种高效水污染治理装置，其特征在于，所述连接组件包括移动滑块（13）、螺纹杆（14）和悬浮吸附网（8），所述吸附网安装架（15）安装在悬浮吸附网（8）内，所述螺纹杆（14）的一端和悬浮吸附网（8）固定连接，所述螺纹杆（14）和移动滑块（13）螺纹配合连接。
3.根据权利要求2所述的一种高效水污染治理装置，其特征在于，所述移动滑块（13）和转动滑杆（7）滑动连接，所述转动滑杆（7）上固定连接设置有凸肩（9），所述转动滑杆（7）远离驱动转轴（5）的一端螺纹连接设置有螺纹挡板（12），所述凸肩（9）、螺纹挡板（12）和移动滑块（13）均和弹簧组件连接。
4.根据权利要求3所述的一种高效水污染治理装置，其特征在于，所述弹簧组件包括下弹簧（10）和上弹簧（11），所述下弹簧（10）和上弹簧（11）分别位于移动滑块（13）的两侧，所述下弹簧（10）和上弹簧（11）靠近移动滑块（13）的一端均和移动滑块（13）抵接，所述下弹簧（10）和上弹簧（11）远离移动滑块（13）的一端分别抵接在凸肩（9）和螺纹挡板（12）上。
5.根据权利要求1所述的一种高效水污染治理装置，其特征在于，所述一级过滤结构包括过滤网（2），所述过滤网（2）可拆卸连接在污水处理箱体（1）内。
6.根据权利要求1所述的一种高效水污染治理装置，其特征在于，所述污水处理箱体（1）上安装有进水导管（3）和出水导管（4）。
说明书
一种高效水污染治理装置
技术领域
本实用新型涉及污水治理技术领域，具体为一种高效水污染治理装置。
背景技术
水是人类生存的基础，也是人类生产活动的重要生产资源。人们采用适当的净化方法，对水进行净化处理，以满足人类生活或生产工艺对水的需求。随着水资源的短缺和水污染的加剧，人们普片重视了水资源的保护，水污染的防治和水再利用工作。
在对污水处理时要将其内的固体杂质以及悬浮物去除，避免固体杂质会悬浮物在净化装置内积累过多导致净化器堵塞，进而造成较大的经济损失，而现有的污水处理装置在去除固体杂质和悬浮物时仅通过简单的过滤，效率低，且悬浮物去除不够彻底。
实用新型内容
本实用新型的目的在于提供一种高效水污染治理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效水污染治理装置，包括污水处理箱体，所述污水处理箱体内设置有一级过滤结构和二级过滤结构，所述二级过滤结构包括驱动转轴、转动滑杆和悬浮吸附网，所述驱动转轴和转动滑杆固定连接，所述驱动转轴和污水处理箱体转动连接，所述悬浮吸附网通过连接组件滑动连接在转动滑杆上，所述连接组件上固定安装有第二磁铁，所述污水处理箱体的内壁上安装有第一磁铁，所述第一磁铁和第二磁铁活动连接，所述转动滑杆上套有弹簧组件，所述弹簧组件和连接组件连接。
进一步的，所述连接组件包括移动滑块、螺纹杆和悬浮吸附网，所述吸附网安装架安装在悬浮吸附网内，所述螺纹杆的一端和悬浮吸附网固定连接，所述螺纹杆和移动滑块螺纹配合连接。
进一步的，所述移动滑块和转动滑杆滑动连接，所述转动滑杆上固定连接设置有凸肩，所述转动滑杆远离驱动转轴的一端螺纹连接设置有螺纹挡板，所述凸肩、螺纹挡板和移动滑块均和弹簧组件连接。
进一步的，所述弹簧组件包括下弹簧和上弹簧，所述下弹簧和上弹簧分别位于移动滑块的两侧，所述下弹簧和上弹簧靠近移动滑块的一端均和移动滑块抵接，所述下弹簧和上弹簧远离移动滑块的一端分别抵接在凸肩和螺纹挡板上。
进一步的，所述一级过滤结构包括过滤网，所述过滤网可拆卸连接在污水处理箱体内。
进一步的，所述污水处理箱体上安装有进水导管和出水导管。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过两级过滤结构能够有效的去除污水中的固体及悬浮物，便于后续的污水净化处理，同时，二级过滤结构在转动的过程中，悬浮吸附网在第一磁铁、第二磁铁以及弹簧组件的作用下，在转动滑杆上往复移动，其对污水中的悬浮物吸收范围更广，处理效率更高。
（发明人：李子旭; 鲍满浩; 鲍子北）
