申请日2021.07.05
公开日期2021.12.14
IPC分类C02F101/16;C02F9/14
摘要
本实用新型公开了一种污水脱氮装置，涉及污水处理相关领域，为解决现有技术中的无法解决现有的脱氮装置难以实现对污水进行无间断脱氮处理的问题。所述装置外壳的内部设置有反硝化罐，所述反硝化罐的下端设置有第一曝气罐，所述第一曝气罐的两侧均设置有固定连接架，所述固定连接架的一侧设置有第三电机，所述第三电机的下端设置有第四电机，所述第四电机的一侧设置有硝化罐，所述硝化罐的上端设置有第二曝气罐，所述硝化罐的下端设置有曝气隔板，所述曝气隔板上设置有第三曝气喷头，所述第三曝气喷头的下端设置有第三曝气管，所述反硝化罐的上端设置有第一导水管，所述第一导水管的一侧设置有第二导水管。
权利要求

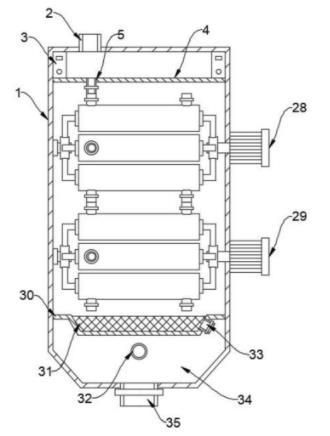

1.一种污水脱氮装置，包括装置外壳(1)，其特征在于：所述装置外壳(1)的内部设置有反硝化罐(8)，所述反硝化罐(8)的下端设置有第一曝气罐(12)，所述第一曝气罐(12)的两侧均设置有固定连接架(17)，所述固定连接架(17)的一侧设置有第三电机(28)，所述第三电机(28)的下端设置有第四电机(29)，所述第四电机(29)的一侧设置有硝化罐(22)，所述硝化罐(22)的上端设置有第二曝气罐(18)，所述硝化罐(22)的下端设置有反硝化隔板(30)，所述反硝化隔板(30)的内部设置有反硝化菌群(31)，所述反硝化隔板(30)的下端设置有净水管(32)。
2.根据权利要求1所述的一种污水脱氮装置，其特征在于：所述反硝化罐(8)的上端设置有第一导水管(6)，所述第一导水管(6)的一侧设置有第二导水管(7)，所述反硝化罐(8)的内部设置有第一电机(9)，所述第一电机(9)的一侧设置有隔板(10)，所述第一电机(9)上设置有搅动杆(11)。
3.根据权利要求1所述的一种污水脱氮装置，其特征在于：所述第一曝气罐(12)的内部设置有第一曝气机(13)，所述第一曝气机(13)的一侧设置有第一曝气管(14)，所述第一曝气管(14)上设置有第一曝气喷头(15)，所述第一曝气罐(12)上设置有第三导水管(16)。
4.根据权利要求1所述的一种污水脱氮装置，其特征在于：所述第二曝气罐(18)的内部设置有第二曝气机(19)，所述第二曝气机(19)的一侧设置有第二曝气管(20)，所述第二曝气管(20)上设置有第二曝气喷头(21)，所述硝化罐(22)的内部设置有存药器(25)，所述存药器(25)的一侧设置有通药管(26)，所述通药管(26)上设置有药剂喷头(27)，所述药剂喷头(27)的一侧设置有搅拌杆(24)，所述搅拌杆(24)的一侧设置有第二电机(23)。
5.根据权利要求1所述的一种污水脱氮装置，其特征在于：所述装置外壳(1)的上端设置有进水管(2)，所述进水管(2)的下端设置有紫外线杀菌器(3)，所述紫外线杀菌器(3)的下端设置有挡板(4)，所述挡板(4)上设置有送水管(5)。
6.根据权利要求1所述的一种污水脱氮装置，其特征在于：所述反硝化隔板(30)上设置有沉淀管(33)，所述沉淀管(33)的下端设置有沉淀池(34)，所述沉淀池(34)的下端设置有排水管(35)。
说明书
一种污水脱氮装置
技术领域
本实用新型涉及污水处理相关领域，具体为一种污水脱氮装置。
背景技术
污水是指受到了一定污染的排出水，而现有的污水在进行净化时，常常需要提前对其进行脱氮处理。
而现有的污水脱氮装置在进行使用时，常常难以实现对污水无间断脱氮处理，从而需要在一定的工序完成后对其进行停机维修处理，进而影响到整个污水脱氮装置的脱氮效率；因此市场急需研制一种污水脱氮装置来帮助人们解决现有的问题。
实用新型内容
本实用新型的目的在于提供一种污水脱氮装置，以解决上述背景技术中提出的无法解决现有的脱氮装置难以实现对污水进行无间断脱氮处理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水脱氮装置，包括装置外壳，所述装置外壳的内部设置有反硝化罐，所述反硝化罐的下端设置有第一曝气罐，所述第一曝气罐的两侧均设置有固定连接架，所述固定连接架的一侧设置有第三电机，所述第三电机的下端设置有第四电机，所述第四电机的一侧设置有硝化罐，所述硝化罐的上端设置有第二曝气罐，所述硝化罐的下端设置有反硝化隔板，所述反硝化隔板的内部设置有反硝化菌群，所述反硝化隔板的下端设置有净水管。
优选的，所述反硝化罐的上端设置有第一导水管，所述第一导水管的一侧设置有第二导水管，所述反硝化罐的内部设置有第一电机，所述第一电机的一侧设置有隔板，所述第一电机上设置有搅动杆。
优选的，所述第一曝气罐的内部设置有第一曝气机，所述第一曝气机的一侧设置有第一曝气管，所述第一曝气管上设置有第一曝气喷头，所述第一曝气罐上设置有第三导水管。
优选的，所述第二曝气罐的内部设置有第二曝气机，所述第二曝气机的一侧设置有第二曝气管，所述第二曝气管上设置有第二曝气喷头，所述硝化罐的内部设置有存药器，所述存药器的一侧设置有通药管，所述通药管上设置有药剂喷头，所述药剂喷头的一侧设置有搅拌杆，所述搅拌杆的一侧设置有第二电机。
优选的，所述装置外壳的上端设置有进水管，所述进水管的下端设置有紫外线杀菌器，所述紫外线杀菌器的下端设置有挡板，所述挡板上设置有送水管。
优选的，所述反硝化隔板上设置有沉淀管，所述沉淀管的下端设置有沉淀池，所述沉淀池的下端设置有排水管。
与现有技术相比，本实用新型的有益效果是：
1、该实用新型通过第三电机与第四电机的设置，使用者在对该污水脱氮装置进行使用时，使用者可以通过第三电机与第四电机分别驱动反硝化罐，第一曝气罐和第二曝气罐，硝化罐进行转动，从而使得污水可以分别以反硝化-曝气进行的好氧活性污泥法与曝气-硝化-反硝化进行三级活性污泥法进行循环式脱氮处理，进而可以解决现有的脱氮装置难以实现对污水进行无间断脱氮处理的问题；
2、该实用新型通过紫外线杀菌器的设置，使用者在使用该污水脱氮装置的过程中，使用者可以通过两个紫外线杀菌器的设置，来对进入该污水脱氮装置内部的污水进行预杀菌处理，从而可以实现对污水净化处理步骤的优化，进而可以在一定程度上缓解使用者的使用压力。
（发明人：黄之军）
