申请日2021.07.02
公开日期2021.12.17
IPC分类B01F15/02;C02F3/28
摘要
本实用新型提供了一种用于厌氧反应器的旋流布水系统，安装于厌氧反应器的底部并与厌氧反应器上的进水管连接，污水经进水管和布水系统进入厌氧反应器的反应区与微生物反应，所述旋流布水系统设置有一个以上并均匀布置于厌氧反应器的底部，旋流布水系统包括旋流布水器、布水支管和回流液集水管，其中布水支管设置有三个以上，布水支管均匀布设于旋流布水器的四周并与旋流布水器连通，进水管连接于旋流布水器的底部并与旋流布水器连通，所述回流液集水管连接于旋流布水器的顶部并与旋流布水器连通。该旋流布水系统能够用于高浓度污水的布水，适用于不同型号的厌氧反应器，布水均匀且旋流布水系统不易堵塞。
权利要求
1.一种用于厌氧反应器的旋流布水系统，安装于厌氧反应器的底部并与厌氧反应器上的进水管连接，污水经进水管和布水系统进入厌氧反应器的反应区与微生物反应，其特征在于：所述旋流布水系统设置有一个以上并均匀布置于厌氧反应器的底部，旋流布水系统包括旋流布水器、布水支管和回流液集水管，其中布水支管设置有三个以上，布水支管均匀布设于旋流布水器的四周并与旋流布水器连通，进水管连接于旋流布水器的底部并与旋流布水器连通，所述回流液集水管连接于旋流布水器的顶部并与旋流布水器连通。
2.根据权利要求1所述的用于厌氧反应器的旋流布水系统，其特征在于：所述回流液集水管整体呈“C”字型，包括沿水平方向设置的回流段管和集水段管以及沿竖直方向设置的连接段管，其中回流段管与旋流布水器连接，连接端管连接于回流段管和集水段管之间，集水段管位于厌氧反应器反应区的顶部。
3.根据权利要求2所述的用于厌氧反应器的旋流布水系统，其特征在于：所述回流段管和集水段管位于厌氧反应器的内部，连接段管位于厌氧反应器的外部，回流段管和集水段管从厌氧反应器的侧壁穿出并与连接段管连接。
4.根据权利要求2所述的用于厌氧反应器的旋流布水系统，其特征在于：所述回流液集水管远离旋流布水器的一端为闭口，集水段管的底部分布设置有集水孔。
5.根据权利要求2所述的用于厌氧反应器的旋流布水系统，其特征在于：所述回流段管、连接段管和集水段管之间均通过法兰连接。
6.根据权利要求1所述的用于厌氧反应器的旋流布水系统，其特征在于：所述进水管和回流液集水管均通过法兰与旋流布水器连接。
7.根据权利要求1所述的用于厌氧反应器的旋流布水系统，其特征在于：所述布水支管远离旋流布水器的一端设置有弯管，弯管均沿同一时针方向设置。
说明书
一种用于厌氧反应器的旋流布水系统
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种用于厌氧反应器的旋流布水系统。
背景技术
近年来，水体污染越来越严重，在海洋、湖泊、河塘等水体中均存在富营养化和严重的水华现象，甚至出现黑臭现象，严重影响了各地城市形象以及影响市民身体健康。污水中含有大量的有机物，目前可以通过厌氧反应器中的微生物将污水中的有机物转化为沼气，达到去除污水中有机物的目的，同时还能够生成沼气能源。
在厌氧反应器的底部布置有布水管路，污水通过布水管路进水并与反应器底部的含有物生物的污泥充分混合，污水中绝大部分有机物质被转化为沼气，沼气由厌氧反应器顶部的三相分离器分离并收集进入到沼气输送系统，反应后的废水由出水堰流出进入后续的水处理系统，厌氧污泥回流至污泥床，厌氧反应器具有工艺稳定、运行简单、能耗低等优点。但是目前的布水管道主要按丰字型或回字型进行布置，厌氧反应器在处理高浓度的污水或者处理的污水中悬浮物较多时，容易堵塞厌氧反应器底部的布水管路，造成布水不均匀，污水与污泥不能充分混合，从而降低污水的处理效率。
发明内容
本实用新型提供了一种用于厌氧反应器的旋流布水系统，该旋流布水系统能够用于高浓度污水的布水，，适用于不同型号的厌氧反应器，布水均匀且旋流布水系统不易堵塞。
实现本实用新型上述目的所采用的技术方案为：

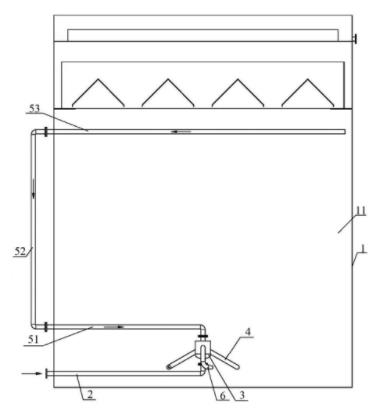

一种用于厌氧反应器的旋流布水系统，安装于厌氧反应器的底部并与厌氧反应器上的进水管连接，污水经进水管和布水系统进入厌氧反应器的反应区与微生物反应，所述旋流布水系统设置有一个以上并均匀布置于厌氧反应器的底部，旋流布水系统包括旋流布水器、布水支管和回流液集水管，其中布水支管设置有三个以上，布水支管均匀布设于旋流布水器的四周并与旋流布水器连通，进水管连接于旋流布水器的底部并与旋流布水器连通，所述回流液集水管连接于旋流布水器的顶部并与旋流布水器连通。
所述回流液集水管整体呈“C”字型，包括沿水平方向设置的回流段管和集水段管以及沿竖直方向设置的连接段管，其中回流段管与旋流布水器连接，连接端管连接于回流段管和集水段管之间，集水段管位于厌氧反应器反应区的顶部。
所述回流段管和集水段管位于厌氧反应器的内部，连接段管位于厌氧反应器的外部，回流段管和集水段管从厌氧反应器的侧壁穿出并与连接段管连接。
所述回流液集水管远离旋流布水器的一端为闭口，集水段管的底部分布设置有集水孔。
所述回流段管、连接段管和集水段管之间均通过法兰连接。
所述进水管和回流液集水管均通过法兰与旋流布水器连接。
所述布水支管远离旋流布水器的一端设置有弯管，弯管均沿同一时针方向设置。
与现有技术相比，本实用新型提供的用于厌氧反应器的旋流布水系统的有益效果是：1、本实用新型通过旋流布水器和布水支管的设置，使污水均匀喷射于厌氧反应器的反应区内，从而使污水与含微生物的污泥充分混合，污水处理效率高。2、本实用新型中通过设置回流液集水管，使厌氧反应器在处理污水浓度较高或者污水中悬浮物较多的情形时，旋流布水器能够吸入回流液，回流液将污水进行稀释混合，从而避免污水堵塞旋流布水器和布水支管。3、本实用新型中连接段管设置于厌氧反应器的外部，一方面厌氧反应器的侧壁能够对回流段管和集水段管起到一定的支撑作用；另一方面，若旋流布水系统发生堵塞，只需将连接段管的法兰拆卸掉，从回流段管的一端通入气体或清水就能将旋流布水系统疏通。4、本实用新型中集水段管的底部设置有集水孔，能够均匀的将反应区顶部的反应后的污水吸入集水段管内，吸水效率高。5、本实用新型中布水支管远离旋流布水器的一端设置有弯管，使污水沿圆周方向喷射出来，从而将污水均匀的分布到反应区的各个位置。6、本实用新型中旋流布水系统根据厌氧反应器的大小可以设置一个以上，满足不同型号厌氧反应器的均匀布水。
（发明人：李海波）
