申请日2021.06.22
公开日期2021.12.17
IPC分类C02F9/14
摘要
本实用新型公开了一种新型MBR膜污水处理设备，包括箱体，辫式生物填料层箱体内部顶端的一侧固定设有筛分组件，辫式生物填料层筛分组件包括筛分箱、两个第一轴承、第一转轴、若干个筛条、若干个刮块和限位块，辫式生物填料层筛分箱固定设置在辫式生物填料层箱体内部顶端的一侧，本实用新型的有益效果是：通过若干个筛条和若干个刮板转动便于将进入该设备内部的污水与杂物分离，同时三个滤网和筛板不断对污水进行过滤，有效的提高了该污水处理设备内部的流通性，不易堵塞；通过辫式生物填料层便于将曝气池内污水处理后产生的有毒气体吸附分解，有利于保护生态环境；通过若干个螺旋叶片对污水进行搅拌有效提高了该处理设备的曝气效率。
权利要求

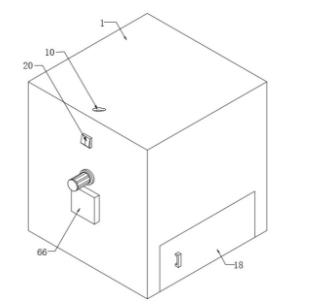

1.一种新型MBR膜污水处理设备，包括箱体（1），其特征在于，所述箱体（1）内部顶端的一侧固定设有筛分组件（2），所述筛分组件（2）包括筛分箱（21）、两个第一轴承（22）、第一转轴（23）、若干个筛条（24）、若干个刮块（25）和限位块（26），所述筛分箱（21）固定设置在所述箱体（1）内部顶端的一侧，所述筛分箱（21）中部两边侧的内壁均固定设有第一轴承（22），两个所述第一轴承（22）之间转动连接有第一转轴（23），所述第一转轴（23）的中部等距固定设有若干个筛条（24），若干个所述筛条（24）的一端均固定设有刮块（25），所述筛分箱（21）内部底端的一侧固定设有限位块（26），所述箱体（1）内部顶端的另一侧固定设有收纳箱（3），所述收纳箱（3）中部的一侧开设有进料孔（4），所述筛分箱（21）底端的一侧开设有第一通孔（5），所述箱体（1）内部的中部固定设有曝气组件（6），所述曝气组件（6）包括曝气池（61）、筛板（62）、驱动电机（63）、第二转轴（64）、若干个螺旋叶片（65）和曝气器（66），所述曝气池（61）固定设置在所述箱体（1）内部的中部，所述曝气池（61）的顶部固定设有筛板（62），所述驱动电机（63）固定设置在所述箱体（1）中部的一边侧，所述驱动电机（63）的传动轴固定连接有第二转轴（64），所述第二转轴（64）的顶端和底端均等距固定设有若干个螺旋叶片（65），所述曝气器（66）固定设置在所述箱体（1）内部中部的一边侧，所述曝气器（66）的若干个曝气管与曝气池（61）的内部相连通，所述箱体（1）内部的底端固定设有净化池（7），所述净化池（7）的两边侧均等距固定设有若干个第二轴承（8），每两个相对应的所述第二轴承（8）之间均转动连接有第三转轴（9），若干个所述第三转轴（9）的中部均固定设有MBR膜，所述箱体（1）顶端的一边侧开设有进水孔（10），所述收纳箱（3）底端的一边侧开设有出料孔（11），所述箱体（1）中部的另一边侧开设有出气孔（12），所述出气孔（12）与曝气池（61）相连通，所述曝气池（61）底端的一边侧开设有第二通孔（13），所述箱体（1）底端的一边侧开设有出水孔（14），所述出水孔（14）与净化池（7）相连通。
2.根据权利要求1所述的一种新型MBR膜污水处理设备，其特征在于：所述限位块（26）的顶端、第一通孔（5）的中部和进料孔（4）的一边侧均设有滤网（15）。
3.根据权利要求1所述的一种新型MBR膜污水处理设备，其特征在于：所述出气孔（12）的中部固定设有辫式生物填料层（16）。
4.根据权利要求1所述的一种新型MBR膜污水处理设备，其特征在于：所述出料孔（11）的一边侧和出水孔（14）的一边侧均螺纹连接有密封盖（17）。
5.根据权利要求1所述的一种新型MBR膜污水处理设备，其特征在于：所述箱体（1）的底部铰接有箱门（18），所述箱门（18）中部的一边侧固定设有把手。
6.根据权利要求1所述的一种新型MBR膜污水处理设备，其特征在于：若干个所述刮块（25）的表面均固定设有垫片（19）。
7.根据权利要求1所述的一种新型MBR膜污水处理设备，其特征在于：所述箱体（1）顶部的一边侧固定设有开关面板（20），所述开关面板（20）的表面分别设有驱动电机开关和曝气器开关，所述驱动电机（63）和曝气器（66）分别通过驱动电机开关和曝气器开关与电源电性连接。
说明书
一种新型MBR膜污水处理设备
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种新型MBR膜污水处理设备，属于污水处理技术领域。
背景技术
膜生物反应器作为新兴的水处理技术，以其高效的处理效果愈受重视，MBR膜装填密度大，运行能耗低，造价低，且可以回洗，在料液浓度及粘度较低的情况下应用广泛，但现有的MBR膜处理设备过滤效果较差，导致设备易堵塞，净化效果不理想，且净化污水后易排放大量污染气体，造成环境污染。
实用新型内容
本实用新型的目的在于提供一种新型MBR膜污水处理设备，以解决上述背景技术中提出的过滤效果差、易排放污染气体的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型MBR膜污水处理设备，包括箱体，所述箱体内部顶端的一侧固定设有筛分组件，所述筛分组件包括筛分箱、两个第一轴承、第一转轴、若干个筛条、若干个刮块和限位块，所述筛分箱固定设置在所述箱体内部顶端的一侧，所述筛分箱中部两边侧的内壁均固定设有第一轴承，两个所述第一轴承之间转动连接有第一转轴，所述第一转轴的中部等距固定设有若干个筛条，若干个所述筛条的一端均固定设有刮块，所述筛分箱内部底端的一侧固定设有限位块，所述箱体内部顶端的另一侧固定设有收纳箱，所述收纳箱中部的一侧开设有进料孔，所述筛分箱底端的一侧开设有第一通孔，所述箱体内部的中部固定设有曝气组件，所述曝气组件包括曝气池、筛板、驱动电机、第二转轴、若干个螺旋叶片和曝气器，所述曝气池固定设置在所述箱体内部的中部，所述曝气池的顶部固定设有筛板，所述驱动电机固定设置在所述箱体中部的一边侧，所述驱动电机的传动轴固定连接有第二转轴，所述第二转轴的顶端和底端均等距固定设有若干个螺旋叶片，所述曝气器固定设置在所述箱体内部中部的一边侧，所述曝气器的若干个曝气管与曝气池的内部相连通，所述箱体内部的底端固定设有净化池，所述净化池的两边侧均等距固定设有若干个第二轴承，每两个相对应的所述第二轴承之间均转动连接有第三转轴，若干个所述第三转轴的中部均固定设有MBR膜，所述箱体顶端的一边侧开设有进水孔，所述收纳箱底端的一边侧开设有出料孔，所述箱体中部的另一边侧开设有出气孔，所述出气孔与曝气池相连通，所述曝气池底端的一边侧开设有第二通孔，所述箱体底端的一边侧开设有出水孔，所述出水孔与净化池相连通。
作为本实用新型的一种优选技术方案，所述限位块的顶端、第一通孔的中部和进料孔的一边侧均设有滤网。
作为本实用新型的一种优选技术方案，所述出气孔的中部固定设有辫式生物填料层。
作为本实用新型的一种优选技术方案，所述出料孔的一边侧和出水孔的一边侧均螺纹连接有密封盖。
作为本实用新型的一种优选技术方案，所述箱体的底部铰接有箱门，所述箱门中部的一边侧固定设有把手。
作为本实用新型的一种优选技术方案，若干个所述刮块的表面均固定设有垫片。
作为本实用新型的一种优选技术方案，所述箱体顶部的一边侧固定设有开关面板，所述开关面板的表面分别设有驱动电机开关和曝气器开关，所述驱动电机和曝气器分别通过驱动电机开关和曝气器开关与电源电性连接。
与现有技术相比，本实用新型的有益效果是：本实用新型一种新型MBR膜污水处理设备，通过若干个筛条和若干个刮板转动便于将进入该设备内部的污水与杂物分离，同时三个滤网和筛板不断对污水进行过滤，防止污水中的杂物流入曝气池的内部，有效的提高了该污水处理设备内部的流通性，不易堵塞；通过辫式生物填料层便于将曝气池内污水处理后产生的有毒气体吸附分解，有利于保护生态环境；通过第二转轴带动若干个螺旋叶片转动，若干个螺旋叶片对污水进行搅拌，使曝气池内的污水可与氧气充分混合，有效提高了该处理设备的曝气效率。
（发明人：于淑兰; 王乾; 郑江宁; 韩建雨; 张永霞; 王连杰; 王芹芹）
