申请日2021.06.21
公开日期2021.12.14
IPC分类B08B15/04;C02F11/13;B02C18/18;B02C18/10
摘要
本实用新型属于污水处理技术领域，公开了一种污水处理用排泥装置，包括装置主体，所述装置主体的内部上端表面转动连接有转动轴，所述转动轴的右侧设置有电动机，且电动机安装在装置主体的内部上端表面，所述电动机的动能输出端固定连接有小齿轮，所述转动轴的上端侧边表面固定安装有大齿轮，所述小齿轮和大齿轮之间进行齿轮啮合连接，利用转动轴侧边表面安装的粉碎刀片对固块污泥进行粉碎，将固块污泥粉碎较小块，打开出料管内部的第二控制阀门，把粉碎筒内部的细小污泥块进行排放，落进污泥收集盒内进行收集，然后再拉动把手，利用转动铰链，使门板打开，然后再把污泥收集箱给取出，倒出污泥收集箱内部的污泥进行填埋处理，方便简洁。
权利要求
1.一种污水处理用排泥装置，包括装置主体(1)，其特征在于：所述装置主体(1)的内部上端表面转动连接有转动轴(15)，所述转动轴(15)的右侧设置有电动机(11)，且电动机(11)安装在装置主体(1)的内部上端表面，所述电动机(11)的动能输出端固定连接有小齿轮(14)，所述转动轴(15)的上端侧边表面固定安装有大齿轮(10)，所述小齿轮(14)和大齿轮(10)之间进行齿轮啮合连接，所述装置主体(1)的内部左侧表面固定安装有固定块(23)，所述固定块(23)的右侧表面固定连接有粉碎筒(17)，所述粉碎筒(17)的内部侧边表面固定安装有加热管(21)，所述加热管(21)的表面设置有保护壳(22)，且保护壳(22)包裹在加热管(21)表面。
2.如权利要求1所述的一种污水处理用排泥装置，其特征在于：所述粉碎筒(17)的底部固定连接有出料管(19)，所述出料管(19)的内部设置有第二控制阀门(18)。
3.如权利要求1所述的一种污水处理用排泥装置，其特征在于：所述装置主体(1)的左侧表面贯穿安装有连接管(8)，所述连接管(8)的左侧上端表面固定连接有进料斗(6)，所述进料斗(6)的上端设置有盖板(24)，所述连接管(8)的右侧底部表面开设有出料口(9)。
4.如权利要求1所述的一种污水处理用排泥装置，其特征在于：所述装置主体(1)的上端右侧表面固定安装有气体收集箱(7)，所述气体收集箱(7)的右侧底部固定连接有进气管(13)，且进气管(13)穿进装置主体(1)内部，所述进气管(13)的内部设置有第一控制阀门(12)。

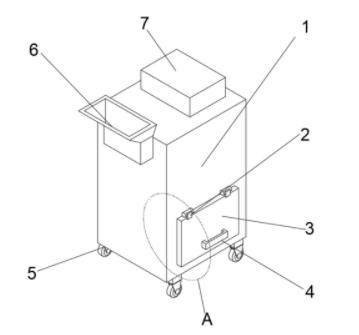

5.如权利要求1所述的一种污水处理用排泥装置，其特征在于：所述装置主体(1)的底部可拆卸安装有污泥收集箱(20)，所述装置主体(1)的外部右侧底端固定连接有转动铰链(2)一端，所述转动铰链(2)的另一端固定连接有门板(3)，所述门板(3)的右侧底部表面固定安装有把手(4)。
6.如权利要求5所述的一种污水处理用排泥装置，其特征在于：所述装置主体(1)的底部表面固定安装有万向轮(5)。
说明书
一种污水处理用排泥装置
技术领域
本实用新型属于污水处理技术领域，具体为一种污水处理用排泥装置。
背景技术
中国淡水资源人均水平在世界上属于末端，而大工业声场产生的水污染问题又日益严重。因此污水处理受到了越来越多人的关注，现有的污水处理方式包括物理沉淀法、化学沉淀法、生物降解法等等，但是不管是采用哪种方式进行污水处理，在污水的处理过程中，污水处理装置的底部在一段时间后都会堆积大量的污泥，而为了保证污水处理的正常有效进行，使用者经常需要对污水处理装置内部的淤泥进行清理。
现有的污泥处理装置只是把污泥给收起来，然后进行加热处理，加热后污泥成块状，没有对其进行粉碎处理，不方便后续的收集处理，效果较差。
实用新型内容
本实用新型的目的在于：为了解决上述提出的问题，提供一种污水处理用排泥装置。
本实用新型采用的技术方案如下：一种污水处理用排泥装置，包括装置主体，所述装置主体的内部上端表面转动连接有转动轴，所述转动轴的右侧设置有电动机，且电动机安装在装置主体的内部上端表面，所述电动机的动能输出端固定连接有小齿轮，所述转动轴的上端侧边表面固定安装有大齿轮，所述小齿轮和大齿轮之间进行齿轮啮合连接，所述装置主体的内部左侧表面固定安装有固定块，所述固定块的右侧表面固定连接有粉碎筒，所述粉碎筒的内部侧边表面固定安装有加热管，所述加热管的表面设置有保护壳，且保护壳包裹在加热管表面。
在一优选的实施方式中，所述粉碎筒的底部固定连接有出料管，所述出料管的内部设置有第二控制阀门。
在一优选的实施方式中，所述装置主体的左侧表面贯穿安装有连接管，所述连接管的左侧上端表面固定连接有进料斗，所述进料斗的上端设置有盖板，所述连接管的右侧底部表面开设有出料口。
在一优选的实施方式中，所述装置主体的上端右侧表面固定安装有气体收集箱，所述气体收集箱的右侧底部固定连接有进气管，且进气管穿进装置主体内部，所述进气管的内部设置有第一控制阀门。
在一优选的实施方式中，所述装置主体的底部可拆卸安装有污泥收集箱，所述装置主体的外部右侧底端固定连接有转动铰链一端，所述转动铰链的另一端固定连接有门板，所述门板的右侧底部表面固定安装有把手。
在一优选的实施方式中，所述装置主体的底部表面固定安装有万向轮。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，打开电动机的开关，电动机的动能输出端固定连接有小齿轮，小齿轮和大齿轮之间进行齿轮啮合连接，利用电动机就能带着转动轴进行转动，然后再利用转动轴侧边表面安装的粉碎刀片对固块污泥进行粉碎，将固块污泥粉碎较小块，打开出料管内部的第二控制阀门，把粉碎筒内部的细小污泥块进行排放，落进污泥收集盒内进行收集，然后再拉动把手，利用转动铰链，可以对门板进行转动，从而使门板打开，然后再把污泥收集箱给取出，倒出污泥收集箱内部的污泥进行填埋处理，方便简洁。
2、本实用新型中，打开进料斗上端的盖板，然后再把污泥注入到进料斗中，在盖上盖板，污泥通过连接管进入到出料口中，落到下方的粉碎筒中，然后再接通外部电源，加热管开始进行工作，对潮湿的污泥进行加热，加热污泥后，会产生很多气体，例如水蒸气，还有一些其他有害的气体，为了防止这些有害气体污染空气，在加热的时候，需要对这些气体进行收集，打开进气管内部设置的第一控制阀门，加热后的气体本身较热，会向上运动，然后通过进气管进入到气体收集箱内部，这样就能保证有害气体不会排到空气中，污染空气。
（发明人：侯俊艳）
