公布日：2022.02.11
申请日：2021.09.18
分类号：C02F9/14(2006.01)I;C02F101/10(2006.01)N
摘要
本发明公开了一种SMBR一体化污水处理器，包括：底座；污水处理器，固定设置在所述底座的顶端；加药机构，设置在所述污水处理器的顶端一侧；MBR膜箱，设置在所述污水处理器的内腔底端；曝气盘，固定设置在所述污水处理器的内腔底端；鼓气风机，固定设置在所述底座的顶端前侧，所述鼓气风机的出风口螺接有出风管，且所述出风管的一端与所述曝气盘相螺接；产水进水组件，设置在所述污水处理器的顶端另一侧；污泥处理机构，设置在所述污水处理器的底端。该SMBR一体化污水处理器，可对污水处理器内的污泥进行有效清除，操作简单，占地面积小，污水处理运行稳定。
权利要求书

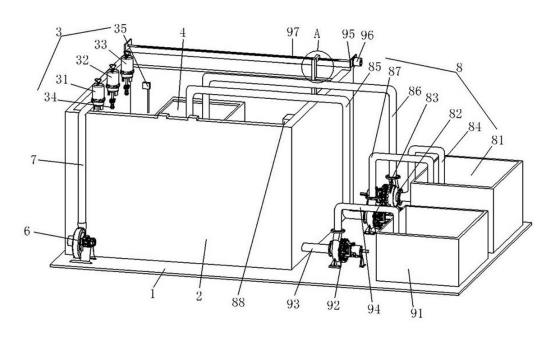

1.一种SMBR一体化污水处理器，其特征在于，包括：底座（1）；污水处理器（2），固定设置在所述底座（1）的顶端；加药机构（3），设置在所述污水处理器（2）的顶端一侧；MBR膜箱（4），设置在所述污水处理器（2）的内腔底端；曝气盘（5），固定设置在所述污水处理器（2）的内腔底端；鼓气风机（6），固定设置在所述底座（1）的顶端前侧，所述鼓气风机（6）的出风口螺接有出风管（7），且所述出风管（7）的一端与所述曝气盘（5）相螺接；产水进水组件（8），设置在所述污水处理器（2）的顶端另一侧；污泥处理机构（9），设置在所述污水处理器（2）的底端。
2.根据权利要求1所述的一种SMBR一体化污水处理器，其特征在于：所述加药机构（3）包括：碳源加药桶（31），固定设置在所述污水处理器（2）的内腔一侧顶端；除磷加药桶（32），固定设置在所述污水处理器（2）的内腔一侧顶端；碱度加药桶（33），固定设置在所述污水处理器（2）的内腔一侧顶端；电磁阀（34），所述碳源加药桶（31）、除磷加药桶（32）和碱度加药桶（33）的底端均固定设置有电磁阀（34）；PH控制计（35），设置在所述污水处理器（2）的内腔，并与位于所述碱度加药桶（33）底端的电磁阀（34）电性连接。
3.根据权利要求1所述的一种SMBR一体化污水处理器，其特征在于：所述产水进水组件（8）包括：清水池（81），固定设置在所述底座（1）的顶端；调节池提升泵（82），固定设置在所述底座（1）的顶端，且位于所述清水池（81）的一侧；产水泵（83），固定设置在所述底座（1）的顶端，且位于所述清水池（81）的另一侧；第一进水管（84），固定设置在所述调节池提升泵（82）的进水口，所述第一进水管（84）的另一端延伸进所述清水池（81）污水处理器（2）的内腔；第一出水管（85），所述调节池提升泵（82）的出水口螺接有第一出水管（85），且所述第一出水管（85）的一端延伸进所述污水处理器（2）的内腔；第二进水管（86），固定设置在所述产水泵（83）的进水口，所述第二进水管（86）的另一端延伸进所述污水处理器（2）的内腔；第二出水管（87），所述产水泵（83）的出水口螺接有第一出水管（85），且所述第一出水管（85）的一端延伸进所述清水池（81）的内腔；水位计（88），设置在所述污水处理器（2）的内腔。
4.根据权利要求1所述的一种SMBR一体化污水处理器，其特征在于：所述污泥处理机构（9）包括：污泥浓缩池（91），固定设置在所述底座（1）的顶端；污泥泵（92），固定设置在所述底座（1）的顶端，且所述污泥泵（92）位于所述污泥浓缩池（91）的一侧；第一排污管（93），所述污泥泵（92）的进水口螺接有第一排污管（93），所述第一排污管（93）的一端延伸进所述污水处理器（2）的内腔底端；第二排污管（94），所述污泥泵（92）的出水口螺接有第二排污管（94），且所述第二排污管（94）的一端延伸进所述污泥浓缩池（91）内。
5.根据权利要求4所述的一种SMBR一体化污水处理器，其特征在于：所述污泥处理机构（9）还包括：安装架（95），固定设置在所述污水处理器（2）的顶端后侧；伺服电机（96），固定设置在所述安装架（95）的一侧；丝杠（97），所述伺服电机（96）的输出端延伸进所述安装架（95）的内侧并通过联轴器锁紧有丝杠（97）；丝杠螺母（98），所述丝杠（97）的外壁螺接有丝杠螺母（98）；连接杆（99），沿上下方向固定设置在所述丝杠螺母（98）的前侧，且所述连接杆（99）与所述第一排污管（93）的外壁一端固定连接。
6.根据权利要求5所述的一种SMBR一体化污水处理器，其特征在于：所述污水处理器（2）的内腔后侧上下两端均沿左右方向固定设置有导杆（10），且所述连接杆（99）与所述导杆（10）相适配套接。7.根据权利要求1所述的一种SMBR一体化污水处理器，其特征在于：所述污水处理器（2）的内腔一侧固定设置有潜水搅拌机（11）。
发明内容
本发明的目的在于提供一种SMBR一体化污水处理器，以解决上述背景技术中存在占地面积大、操作管理复杂、运行费用增加，且污泥除去不完全的问题。
为实现上述目的，本发明提供如下技术方案：一种SMBR一体化污水处理器，包括：底座；污水处理器，固定设置在所述底座的顶端；加药机构，设置在所述污水处理器的顶端一侧；MBR膜箱，设置在所述污水处理器的内腔底端；曝气盘，固定设置在所述污水处理器的内腔底端；鼓气风机，固定设置在所述底座的顶端前侧，所述鼓气风机的出风口螺接有出风管，且所述出风管的一端与所述曝气盘相螺接；产水进水组件，设置在所述污水处理器的顶端另一侧；污泥处理机构，设置在所述污水处理器的底端。
优选的，所述加药机构包括：碳源加药桶，固定设置在所述污水处理器的内腔一侧顶端；除磷加药桶，固定设置在所述污水处理器的内腔一侧顶端；碱度加药桶，固定设置在所述污水处理器的内腔一侧顶端；电磁阀，所述碳源加药桶、除磷加药桶和碱度加药桶的底端均固定设置有电磁阀；PH控制计，设置在所述污水处理器的内腔，并与位于所述碱度加药桶底端的电磁阀电性连接。
优选的，所述产水进水组件包括：清水池，固定设置在所述底座的顶端；调节池提升泵，固定设置在所述底座的顶端，且位于所述清水池的一侧；产水泵，固定设置在所述底座的顶端，且位于所述清水池的另一侧；第一进水管，固定设置在所述调节池提升泵的进水口，所述第一进水管的另一端延伸进所述清水池污水处理器的内腔；第一出水管，所述调节池提升泵的出水口螺接有第一出水管，且所述第一出水管的一端延伸进所述污水处理器的内腔；第二进水管，固定设置在所述产水泵的进水口，所述第二进水管的另一端延伸进所述污水处理器的内腔；第二出水管，所述产水泵的出水口螺接有第一出水管，且所述第一出水管的一端延伸进所述清水池的内腔；水位计，设置在所述污水处理器的内腔。
优选的，所述污泥处理机构包括：污泥浓缩池，固定设置在所述底座的顶端；污泥泵，固定设置在所述底座的顶端，且所述污泥泵位于所述污泥浓缩池的一侧；第一排污管，所述污泥泵的进水口螺接有第一排污管，所述第一排污管的一端延伸进所述污水处理器的内腔底端；第二排污管，所述污泥泵的出水口螺接有第二排污管，且所述第二排污管的一端延伸进所述污泥浓缩池内。
优选的，所述污泥处理机构还包括：安装架，固定设置在所述污水处理器的顶端后侧；伺服电机，固定设置在所述安装架的一侧；丝杠，所述伺服电机的输出端延伸进所述安装架的内侧并通过联轴器锁紧有丝杠；丝杠螺母，所述丝杠的外壁螺接有丝杠螺母；连接杆，沿上下方向固定设置在所述丝杠螺母的前侧，且所述连接杆与所述第一排污管的外壁一端固定连接。
优选的，所述污水处理器的内腔后侧上下两端均沿左右方向固定设置有导杆，且所述连接杆与所述导杆相适配套接。
优选的，所述污水处理器的内腔一侧固定设置有潜水搅拌机。
本发明提出的一种SMBR一体化污水处理器，有益效果在于：1、本发明通过设置有加药机构可对污水处理器内进行自动加药，通过设置有PH控制计，可对污水的碱度进行监控，从而可对位于碱度加药桶底端的电磁阀进行孔控制；2、本发明通过设置有产水进水组件可使产水泵通过水位计了解液位情况，以根据液位情况实现产水，当液位低于产水液位时，调节池提升泵启动，向SMBR区域内注水，达到产水液位时，产水泵启动，当液位到达超高液位时，调节池提升泵停止工作；3、本发明通过设置有污泥处理机构，可对污水处理器内的污泥进行清理，且可通过控制第一排污管的一端在污水处理器内左右移动，可对污水处理器内的污泥进行有效清除，操作简单，占地面积小，污水处理运行稳定。
（发明人：杨圣云;邹灿;金刚;李文;王国宁）
