公布日：2022.03.04
申请日：2021.11.24
分类号：C02F1/66(2006.01)I
摘要
本发明公开了一种酸性工业废水和碱性工业废水联合处理装置，包括联合处理箱，所述联合处理箱的底端固定连接有两个固定腿，所述联合处理箱的顶端固定连接有两根将联合处理箱的上壁贯穿设置的进料管，所述联合处理箱的侧壁上也固定连接有一根出料管，所述联合处理箱的内部滑动连接有一块结晶板，所述联合处理箱的底壁上固定连接有一个电机，所述电机的输出端固定连接有一根旋转杆，所述联合处理箱内还设施有收集装置。本发明能将反应产生的盐晶体收集起来，防止其堆积在装置底部，能将结晶板上的晶体弹起，从而方便对晶体的收集，能在结晶采集箱内的晶体的量过多使报警，提醒工作人员及时处理。
权利要求书

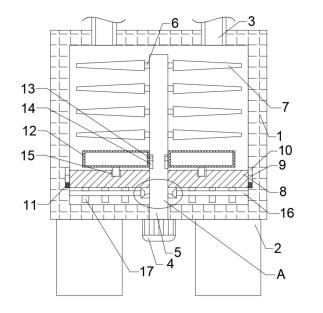

1.一种酸性工业废水和碱性工业废水联合处理装置，包括联合处理箱(1)，其特征在于，所述联合处理箱(1)的底端固定连接有两个固定腿(2)，所述联合处理箱(1)的顶端固定连接有两根将联合处理箱(1)的上壁贯穿设置的进料管(3)，所述联合处理箱(1)的侧壁上也固定连接有一根出料管(25)，所述联合处理箱(1)的内部滑动连接有一块结晶板(8)，所述结晶板(8)设置在出料管(25)的下方处，所述联合处理箱(1)的底壁上固定连接有一个电机(4)，所述电机(4)的输出端固定连接有一根旋转杆(5)，所述旋转杆(5)贯穿联合处理箱(1)的底壁以及结晶板(8)设置，所述联合处理箱(1)内还设施有收集装置。
2.根据权利要求1所述的一种酸性工业废水和碱性工业废水联合处理装置，其特征在于，所述收集装置包括两个结晶收集箱(12)，所述结晶收集箱(12)为长方体形，且结晶收集箱(12)的一侧设置有开口，所述开口处的底壁倾斜向下设置，两个所述结晶收集箱(12)分别滑动连接在旋转杆(5)的左右两端处，两个所述结晶收集箱(12)靠近旋转杆(5)的一侧侧壁上均固定连接有一块滑块二(13)，所述旋转杆(5)的左右侧壁上也开设有与两块滑块二(13)相匹配的滑槽二(14)，两个所述结晶收集箱(12)的底端均与结晶板(8)的上壁转动连接，两个所述结晶收集箱(12)的底端设置有连接结构，所述结晶板(8)的顶端也开设有与两个连接结构相对应的转动槽(15)，所述转动槽(15)呈环形设置。
3.根据权利要求2所述的一种酸性工业废水和碱性工业废水联合处理装置，其特征在于，所述连接结构包括两块转动块(21)，两块所述转动块(21)均设置在转动槽(15)的内部，且两块转动块(21)分别与两个结晶收集箱(12)相对应，两块所述转动块(21)的内部均开设有一个调节腔(23)，两个所述调节腔(23)的内部均滑动连接有一块移动板(22)，两块所述移动板(22)的底壁上均固定连接有两个竖直设置的固定弹簧(24)，每个所述固定弹簧(24)的另一端分别固定连接在对应的调节腔(23)的下内壁上，每块所述移动板(22)的顶端均固定连接有一根连接杆(20)，两根所述连接杆(20)的另一端分别贯穿对应的调节腔(23)的上内壁设置，且两根所述连接杆(20)的另一端固定连接在对应的结晶收集箱(12)的底壁上。
4.根据权利要求3所述的一种酸性工业废水和碱性工业废水联合处理装置，其特征在于，每块所述移动板(22)的底壁上均固定连接有一个报警器，所述调节腔(23)的底壁上也固定设置有一个电源，所述电源的位置与报警器的位置相对应，所述连接杆(20)与转动块(21)的连接处设置有防水垫。
5.根据权利要求1所述的一种酸性工业废水和碱性工业废水联合处理装置，其特征在于，所述旋转杆(5)上还固定套设有一个锥形齿轮一(18)，所述锥形齿轮一(18)设置在结晶板(8)的下方，所述锥形齿轮一(18)的左右两端均设置有一个与其匹配的锥形齿轮二(19)，两个所述锥形齿轮二(19)均与锥形齿轮一(18)啮合设置，两个所述锥形齿轮二(19)远离彼此的一端均固定连接有一根固定轴(16)，两根所述固定轴(16)的另一端分别与对应的联合处理箱(1)的内侧壁转动连接，两根所述固定轴(16)上均固定套设有多个偏心轮(17)，多个所述偏心轮(17)的侧壁均与结晶板(8)的底壁相贴设置，所述结晶板(8)的左右两端均固定连接有一块滑块一(9)，所述联合处理箱(1)的内侧壁上也开设有与两块滑块一(9)相匹配的滑槽一(10)，两个所述滑槽一(10)内均设置有一个竖直设置的连接弹簧(11)，两个所述连接弹簧(11)的两端分别固定连接在对应的滑块一(9)的底壁以及滑槽一(10)的下内壁上。
6.根据权利要求1所述的一种酸性工业废水和碱性工业废水联合处理装置，其特征在于，所述旋转杆(5)的侧壁上固定套设有多个连接套环(6)，多个所述连接套环(6)均设置在结晶板(8)的上方处，每个所述连接套环(6)的侧壁上均固定连接有多根搅拌杆(7)。
7.根据权利要求1所述的一种酸性工业废水和碱性工业废水联合处理装置，其特征在于，所述联合处理箱(1)的内部还设置有多个酸碱检测器，多个酸碱检测器均关于联合处理箱(1)的中心呈中心对称分布，所述联合处理箱(1)的侧壁上也设置有一个操作面板，所述操作面板与电机(4)以及多个酸碱检测器相关联。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，如：缺少对中和反应后产生的结晶的采集装置，使得盐结晶大量堆积在装置内，不利于废水的处理，而提出的一种酸性工业废水和碱性工业废水联合处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种酸性工业废水和碱性工业废水联合处理装置，包括联合处理箱，所述联合处理箱的底端固定连接有两个固定腿，所述联合处理箱的顶端固定连接有两根将联合处理箱的上壁贯穿设置的进料管，所述联合处理箱的侧壁上也固定连接有一根出料管，所述联合处理箱的内部滑动连接有一块结晶板，所述结晶板设置在出料管的下方处，所述联合处理箱的底壁上固定连接有一个电机，所述电机的输出端固定连接有一根旋转杆，所述旋转杆贯穿联合处理箱的底壁以及结晶板设置，所述联合处理箱内还设施有收集装置。
优选地，所述收集装置包括两个结晶收集箱，所述结晶收集箱为长方体形，且结晶收集箱的一侧设置有开口，所述开口处的底壁倾斜向下设置，两个所述结晶收集箱分别滑动连接在旋转杆的左右两端处，两个所述结晶收集箱靠近旋转杆的一侧侧壁上均固定连接有一块滑块二，所述旋转杆的左右侧壁上也开设有与两块滑块二相匹配的滑槽二，两个所述结晶收集箱的底端均与结晶板的上壁转动连接，两个所述结晶收集箱的底端设置有连接结构，所述结晶板的顶端也开设有与两个连接结构相对应的转动槽，所述转动槽呈环形设置。
优选地，所述连接结构包括两块转动块，两块所述转动块均设置在转动槽的内部，且两块转动块分别与两个结晶收集箱相对应，两块所述转动块的内部均开设有一个调节腔，两个所述调节腔的内部均滑动连接有一块移动板，两块所述移动板的底壁上均固定连接有两个竖直设置的固定弹簧，每个所述固定弹簧的另一端分别固定连接在对应的调节腔的下内壁上，每块所述移动板的顶端均固定连接有一根连接杆，两根所述连接杆的另一端分别贯穿对应的调节腔的上内壁设置，且两根所述连接杆的另一端固定连接在对应的结晶收集箱的底壁上。
优选地，每块所述移动板的底壁上均固定连接有一个报警器，所述调节腔的底壁上也固定设置有一个电源，所述电源的位置与报警器的位置相对应，所述连接杆与转动块的连接处设置有防水垫。
优选地，所述旋转杆上还固定套设有一个锥形齿轮一，所述锥形齿轮一设置在结晶板的下方，所述锥形齿轮一的左右两端均设置有一个与其匹配的锥形齿轮二，两个所述锥形齿轮二均与锥形齿轮一啮合设置，两个所述锥形齿轮二远离彼此的一端均固定连接有一根固定轴，两根所述固定轴的另一端分别与对应的联合处理箱的内侧壁转动连接，两根所述固定轴上均固定套设有多个偏心轮，多个所述偏心轮的侧壁均与结晶板的底壁相贴设置，所述结晶板的左右两端均固定连接有一块滑块一，所述联合处理箱的内侧壁上也开设有与两块滑块一相匹配的滑槽一，两个所述滑槽一内均设置有一个竖直设置的连接弹簧，两个所述连接弹簧的两端分别固定连接在对应的滑块一的底壁以及滑槽一的下内壁上。
优选地，所述旋转杆的侧壁上固定套设有多个连接套环，多个所述连接套环均设置在结晶板的上方处，每个所述连接套环的侧壁上均固定连接有多根搅拌杆。
优选地，所述联合处理箱的内部还设置有多个酸碱检测器，多个酸碱检测器均关于联合处理箱的中心呈中心对称分布，所述联合处理箱的侧壁上也设置有一个操作面板，所述操作面板与电机以及多个酸碱检测器相关联。
与现有技术相比，本发明的有益效果是：设置有结晶采集箱，能将反应产生的盐晶体收集起来，防止其堆积在装置底部，同时使结晶板震动，将结晶板上的晶体弹起，从而方便对晶体的收集，除此之外，还设置有报警器，能在结晶采集箱内的晶体的量过多使报警，提醒工作人员及时处理。
（发明人：李康;董帅）
