申请日2016.03.23
公开(公告)日2016.10.12
IPC分类号C02F1/66
摘要
本实用新型涉及化工废水处理装置，具体为利用固体废碱中和处理己二酸废水的装置，解决目前现有的己二酸废水处理装置管道容易腐蚀，生产成本高，排污处理效率低的问题，方案为：包括己二酸废水处理装置本体，所述碱液输送管上连接有地池泵，所述地池泵的一端连接有制液槽，所述制液槽的顶部安装有制液搅拌器，所述制液槽的顶部开有固体废碱加料口，所述制液槽顶部还连接有一次水输送管道，所述一次水管道上安装有一次水阀门。优点：1、利用中间废弃产物，降低成本;2、腐蚀性低，设备腐蚀程度降低，寿命延长;3、管道及阀门无需采用不锈钢材质，降低了设备制造成本和运行维护成本。

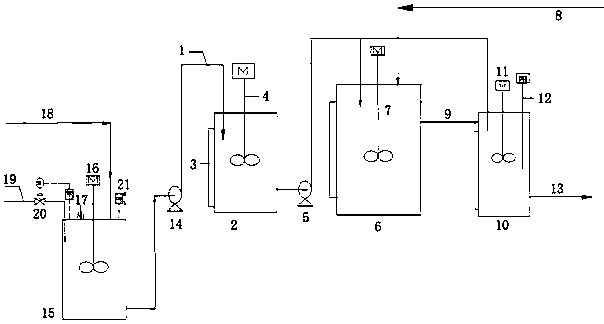

摘要附图
权利要求书
1.一种利用固体废碱中和处理己二酸废水的装置，包括己二酸废水处理装置本体，所述己二酸废水处理装置本体包括碱液输送管(1)，其特征在于：所述碱液输送管(1)上连接有地池泵(14)，所述地池泵(14)的一端连接有制液槽(15)，所述制液槽(15)的顶部安装有制液搅拌器(16)，所述制液槽(15)的顶部开有固体废碱加料口(17)，所述制液槽(15)顶部还连接有一次水输送管道(18)，所述一次水输送管道上安装有一次水阀门。
2.根据权利要求1所述的利用固体废碱中和处理己二酸废水的装置，其特征在于：所述制液槽(15)的顶部还连接有低压蒸汽管道(19)，所述低压蒸汽管道(19)上安装有蒸汽自调阀(20)。
3.根据权利要求1或2所述的利用固体废碱中和处理己二酸废水的装置，其特征在于：所述制液槽(15)顶部还安装有液位报警器(21)。
说明书
利用固体废碱中和处理己二酸废水的装置
技术领域
本实用新型涉及化工废水处理装置，具体为利用固体废碱中和处理己二酸废水的装置。
背景技术
己二酸俗称肥酸,是重要的脂肪族二元羧酸,广泛应用于尼龙-66、PU浆料、鞋底原液和聚氨酯等行业。目前,国内主要生产方法是KA油硝酸氧化法,即以铜和钒作催化剂，用硝酸氧化环己醇反应生成，然后经过结晶、增稠、离心得到粗己二酸。用环己醇制备粗己二酸时，Na2CO3为主要的中间产物。粗己二酸经溶解、活性炭脱色再经过结晶、增稠、离心、干燥后得到精己二酸产品。正常生产时，每小时大约外排60m3含1%硝酸的己二酸废水，为保证达标排放，需加入0.790—0.80吨48%液碱中和预处理，再进入污水处理厂进行第二次处理。现有己二酸废水处理装置，包括带有碱液输送管1的碱液储罐2，所述碱液储罐2侧壁安装有液位计3，所述碱液储罐2上部固定安装有碱液搅拌器4，所述碱液储罐2底部连接有中和泵5，所述中和泵5的出液口连接有废酸水储罐6，所述中和泵5的出液口与废酸水储罐6顶部连通，所述废酸水储罐6顶部固定安装有中和搅拌器7，所述废酸水储罐6的顶部还连接有废酸水输送管8，所述废酸水储罐6上部连接有溢流管道9，所述溢流管道9出口连接有中和罐10，所述中和罐10的顶部固定有废水搅拌器11和pH在线监测仪12，所述中和罐10底部连接有废水排放管道13，所述废水排放管道上安装有阀门。现有的己二酸废水处理装置中，将购买来的液碱由碱液输送管充入碱液储罐中，打开碱液搅拌器将液碱搅拌均匀后，用中和泵将液碱由碱液储罐底部泵出并输送入废酸水储罐中，待处理的己二酸废水由废酸水输送管输入废酸水储罐中，废酸水储罐中的己二酸废水与液碱混合，中和搅拌器对混合液进行搅拌，使二者充分反应后，由溢流管道流入中和罐中，中和罐中的pH在线监测仪检测废水达到排放标准后，打开阀门，将废水排出。此种处理方法和处理装置存在以下技术缺陷：1、液碱具有强腐蚀性，管道容易腐蚀，给安全生产带来隐患;2、液碱需要外购，费用大，成本高。因此，设计一种能够回收利用中间产物处理己二酸废水，设备使用寿命长，排污效率高成本低廉的己二酸废水处理装置是十分有必要的。
发明内容
本实用新型解决目前现有的己二酸废水处理装置管道容易腐蚀，生产成本高，排污处理效率低的问题，提供一种能够回收利用中间产物处理己二酸废水，设备使用寿命长，排污效率高成本低廉的己二酸废水处理装置。
本实用新型是通过以下技术方案实现的：利用固体废碱中和处理己二酸废水的装置，包括己二酸废水处理装置本体，所述己二酸废水处理装置本体包括碱液输送管，所述碱液输送管上连接有地池泵，所述地池泵的一端连接有制液槽，所述制液槽的顶部安装有制液搅拌器，所述制液槽的顶部开有固体废碱加料口，所述制液槽顶部还连接有一次水输送管道，所述一次水输送管道上安装有一次水阀门。将固体废碱由固体废碱加料口投入制液槽中。一次水阀门控制一次水流入制液槽中。制液槽用于将固体废碱与水混合配制碱溶液。制液搅拌器将固体废碱与一次水搅拌均匀。地池泵将配置好的碱液泵入废水处理装置本体的碱液储罐中用于后续装置中和己二酸废水。
所述制液槽的顶部还连接有低压蒸汽管道，所述低压蒸汽管道上安装有蒸汽自调阀。低压蒸汽管道用于将制液槽中的一次水加热，利用固体废碱(碳酸钠)在30℃时饱和溶解度最高的特性，配制28%的碳酸钠溶液，如此可提高后续碱液中和处理己二酸废水的效率。所述制液槽顶部还安装有液位报警器。液位报警器用于标示制液槽内配制碱液的位置，液位过高时发出警报。
本实用新型具有以下优点：1、充分利用己二酸制备过程中的中间废弃产物处理己二酸废水，废物利用，大大降低了生产成本;2、碳酸钠溶液腐蚀性大大低于液碱，设备腐蚀程度降低，寿命延长;3、现有装置由于液碱腐蚀性强，输送管道及阀门必须采用不锈钢管材，本实用新型用碳酸钠溶液替代液碱，降低了腐蚀性，输送管道及阀门无需采用不锈钢材质，降低了设备制造成本和运行维护成本。
