申请日2012.12.27
公开(公告)日2013.09.04
IPC分类号F16K37/00
摘要
本实用新型公开了一种带有压力检测装置的水处理阀，它是在阀体上至少连有一个压力检测装置，其进水孔与所述阀体上任一部位设有水孔的水流道连通。采取上述压力检测装置与阀体连成一体的结构，通过压力检测装置的进水孔与阀体上任一部位设有水孔的水流道，如进、出水部位水孔的水流道连通。工作中，操作人员直接通过所述阀体上连有的压力检测装置，可方便快捷地对所述阀体上进水孔和/或出水孔的工作水压力进行检测。
权利要求书
1.一种带有压力检测装置的水处理阀，其特征在于：在阀体上至 少连有一个压力检测装置(1)，其进水孔与所述阀体上任一部位设有 水孔的水流道连通。
2.根据权利要求1所述的带有压力检测装置的水处理阀，其特征 在于：在所述阀体上直接连有两个压力检测装置(1)，其进水孔直接 与阀体上进水孔(2)和出水孔(3)的水流道连通。

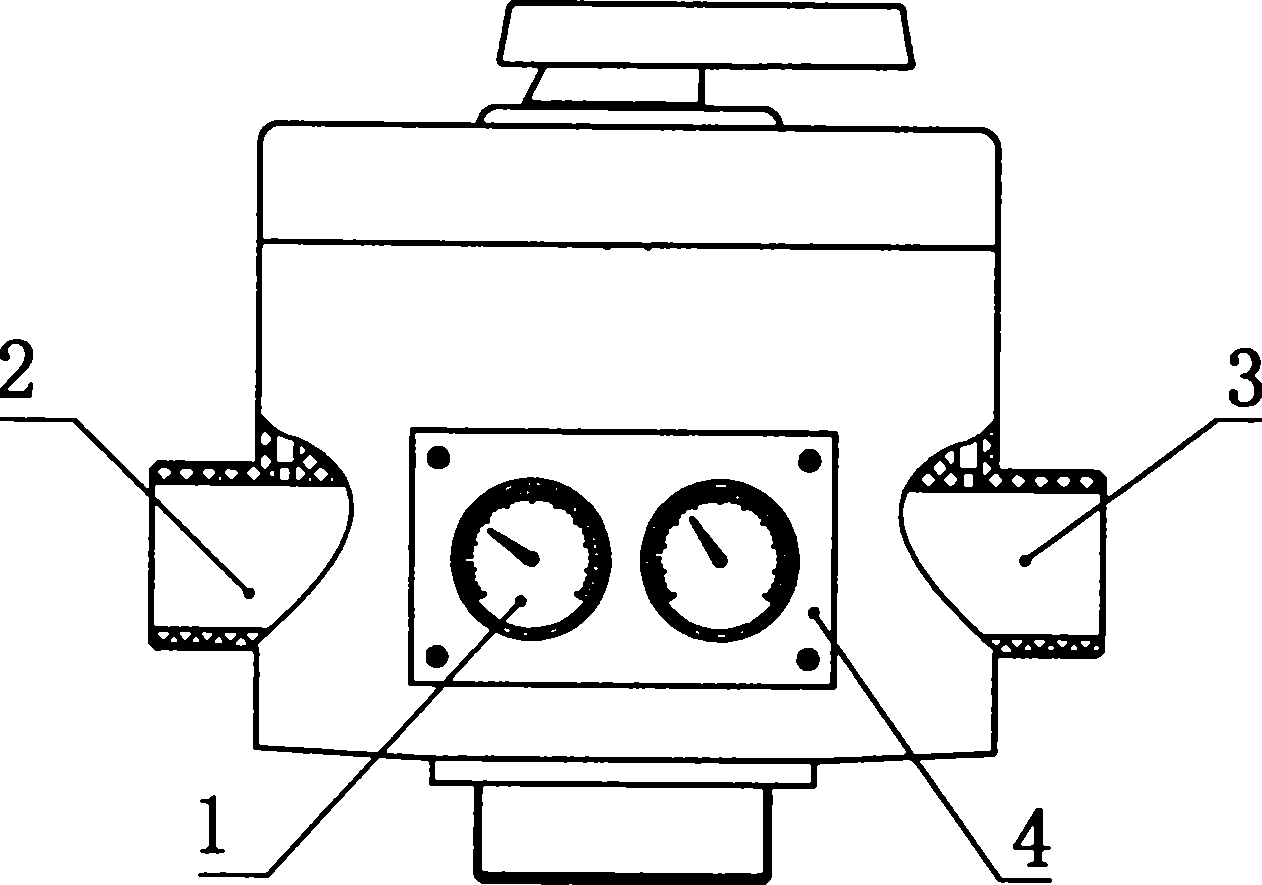

3.根据权利要求1所述的带有压力检测装置的水处理阀，其特征 在于：在所述阀体上通过固定框(4)连有两个压力检测装置(1)，其 进水孔通过软水管(5)与阀体上进水孔(2)和出水孔(3)的水流道 连通。
4.根据权利要求1所述的带有压力检测装置的水处理阀，其特征 在于：所述压力检测装置的进水孔直接与阀体上进水孔(2)的水流道 连通。
5.根据权利要求1所述的带有压力检测装置的水处理阀，其特征 在于：所述压力检测装置的进水孔直接与阀体上出水孔(3)的水流道 连通。
6.根据权利要求1所述的带有压力检测装置的水处理阀，其特征 在于：所述压力检测装置的进水孔通过软水管(5)与阀体上进水孔(2) 的水流道连通。
7.根据权利要求1所述的带有压力检测装置的水处理阀，其特征在 于：所述压力检测装置的进水孔通过软水管(5)与阀体上出水孔(3) 的水流道连通。
8.根据权利要求1至7任一项所述的带有压力检测装置的水处理阀， 其特征在于：所述压力检测装置(1)是压力表或压力传感器。
说明书
带有压力检测装置的水处理阀
(一)技术领域：本实用新型涉及水处理装置;具体涉及一种带有压 力检测装置的水处理阀。
(二)背景技术：现有技术的多路水处理 阀，由于受工作环境安装空 间的局限，通常是在阀体进、出水端的延伸管路上安装压力表，以实 现对多路水处理阀进、出水部位的水压力进行检测。由于所述的压力 表与阀体分体连接，在进行水压力检测工作时操作控制极不方便。
(三)发明内容：针对上述现有技术存在的不足，本实用新型的目的 在于提供一种带有压力检测装置的水处理阀，旨在阀体上直接对所述 阀体各部位水孔的工作水压力进行检测。
为实现上述目的，本实用新型的技术方案是这样实现的，这种带有 压力检测装置的水处理阀，它是在阀体上至少连有一个压力检测装置， 其进水孔与所述阀体上任一部位设有水孔的水流道连通。
实施上述技术方案时，本实用新型的第一种选择是，在所述阀体上 直接连有两个压力检测装置，其进水孔直接与阀体上进水孔和出水孔 的水流道连通。
实施上述技术方案时，本实用新型的第二种选择是，在所述阀体上 通过固定框连有两个压力检测装置，其进水孔通过软水管与阀体上进 水孔和出水孔的水流道连通。
实施上述技术方案时，本实用新型的第三种选择是，所述压力检测 装置的进水孔直接与阀体上进水孔的水流道连通。
实施上述技术方案时，本实用新型的第四种选择是，所述压力检测 装置的进水孔直接与阀体上出水孔的水流道连通。
实施上述技术方案时，本实用新型的第五种选择是，所述压力检测 装置的进水孔通过软水管与阀体上进水孔的水流道连通。
实施上述技术方案时，本实用新型的第六种选择是，所述压力检测 装置的进水孔通过软水管与阀体上出水孔的水流道连通。
实施上述技术方案时，本实用新型的第七种选择是，所述压力检测 装置是公知的压力表或压力传感器。
本实用新型采取上述压力检测装置与阀体连成一体的结构，通过压 力检测装置的进水孔与阀体上任一部位设有水孔的水流道，如进、出 水部位水孔的水流道连通。工作中，操作人员直接通过所述阀体上连 有的压力检测装置，可方便快捷地对所述阀体上进水孔和/或出水孔的 工作水压进行检测。
