申请日1991.01.04
公开(公告)日1991.12.04
IPC分类号C02F1/48
摘要
本实用新型提供了一种低水阻高频水处理装置，由主机和副机组成，其特征在于副机主管的一端为进水口，另一端为出水口，水在处理过程中不发生方向变化，水阻较低。T形与L形两种绝缘支架可有两种电极结构，中心电极与外金属管之间为一密闭腔体，介质损耗小，能耗低，密封可靠，可承受 15kg/cm2的水压，适用于流量大、压力高的水处理，流量可达200m3/hr。
権利要求書

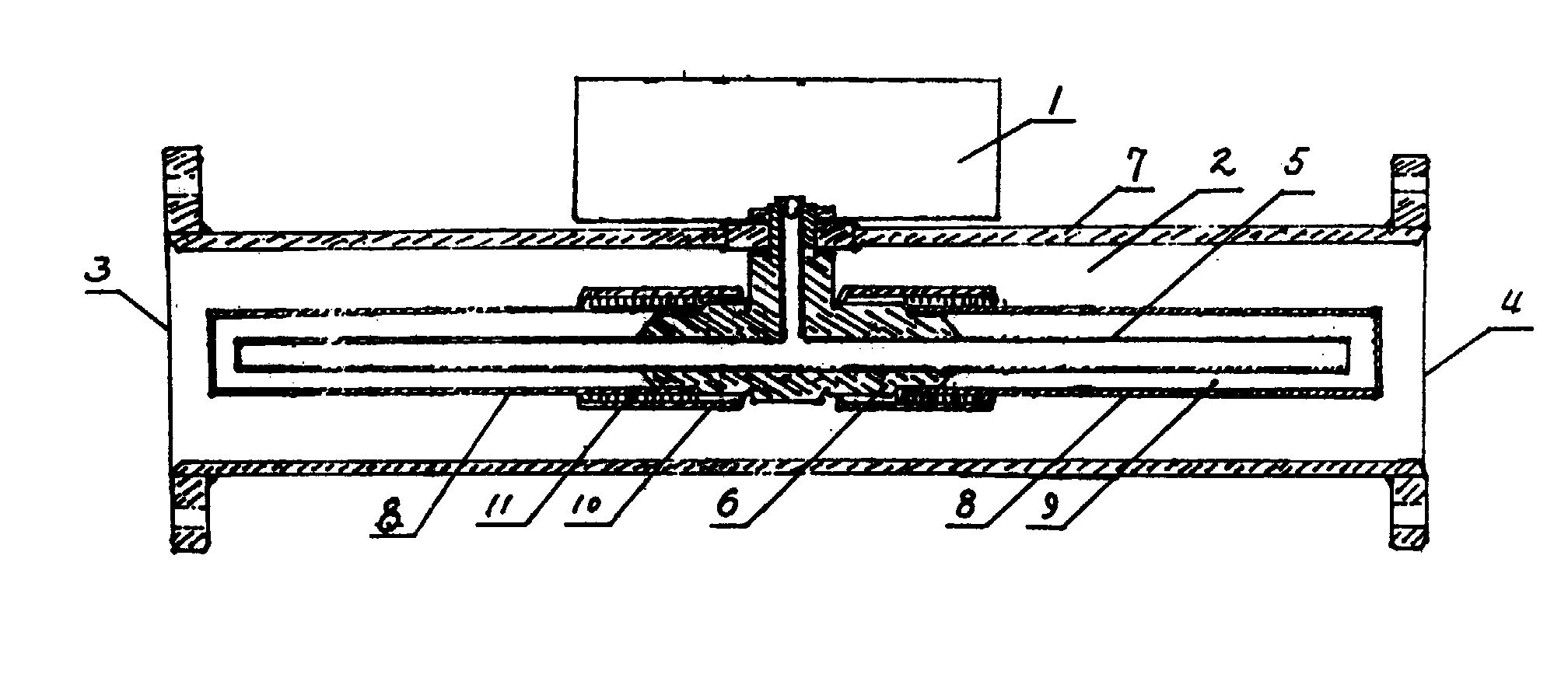

1、一种低水阻高频水处理装置，包括主机1和副机，副机包括主管2和电极，其特征在于主管2的一端为进水口3，另一端为出水口4，电极由中心电极5、金属管8和绝缘支架6组成，中心电极5经绝缘支架6安装在主管2的管壁7上，金属管8套在中心电极5的外面，其一端是密闭的，另一端密封套固在绝缘支架6上，金属管8和中心电极5之间为密闭腔体。
2、如权利要求1的水处理装置，其进一步的特征在于绝缘支架6为T形，其两端各密封套固有一根金属管8，其中端安装在管壁7上。
3、如权利要求1的水处理装置，其进一步的特征在于绝缘支架6为L形，其一端套有一根金属管8，另一端安装在管壁7上。
4、如权利要求1或2或3的水处理装置，其特征还在于金属管8与绝缘支架6的接口处套装有防水密封材料11和根母12。
5、如权利要求1或2或3的水处理装置，其特征还在于金属管8与绝缘支架6的接口处套装有塑料管。
说明书
本实用新型涉及一种低水阻高频水处理装置。
现有的高频水处理器进水管、出水管通常设计成与主管的轴线垂直，水在进入、流出主管时水流方向均要发生变化，从而增加了水阻和压力损失，这种结构不适合大流量的水处理。
本实用新型的目的在于设计一种低水阻的高频水处理装置，适用于大流量的水处理。
本实用新型的设计方案包括主机和副机，副机包括主管和电极，其特征在于主管的一端为入水口，另一端为出水口，中心电极经绝缘支架安装在主管管壁上，套在中心电极外面的金属管密封套固在绝缘支架上，中心电极和金属管之间为一密闭空腔。
由于进水口、出水口的轴线与主管轴线方向相同，水在处理过程中流动方向不变，所以本实用新型具有水阻低、处理量大的优点。中心电极外套装金属管的结构设计使本实用新型还具有介电损耗小、能耗低、密封可靠、可用于压力较大容器水处理等优点。
