申请日2017.12.25
公开(公告)日2018.09.11
IPC分类号B01D29/03; C02F1/00; B01D47/06; B01D46/00; B01D50/00; C02F103/30
摘要
本实用新型公开了一种环保效果好的纺织印染车间用污水处理设备，涉及污水处理技术领域。该环保效果好的纺织印染车间用污水处理设备，包括箱体，所述箱体的上表面螺纹连接有进料盖，箱体的左侧顶部固定连通有第一进液管，箱体的右侧底部固定连通有第一出液管，第一进液管的表面与第一出液管的表面均固定连接有密封阀，箱体的右侧顶部固定连接有过滤箱。该环保效果好的纺织印染车间用污水处理设备，将废气中的杂质吸附出来，从而有效的解决了目前市场上的纺织印染车间用污水处理装置，对污水进行处理时，处理过程中产生的废气排放到空气中，对空气造成污染，导致纺织印染车间用污水处理装置环保效果较差的问题。
权利要求书

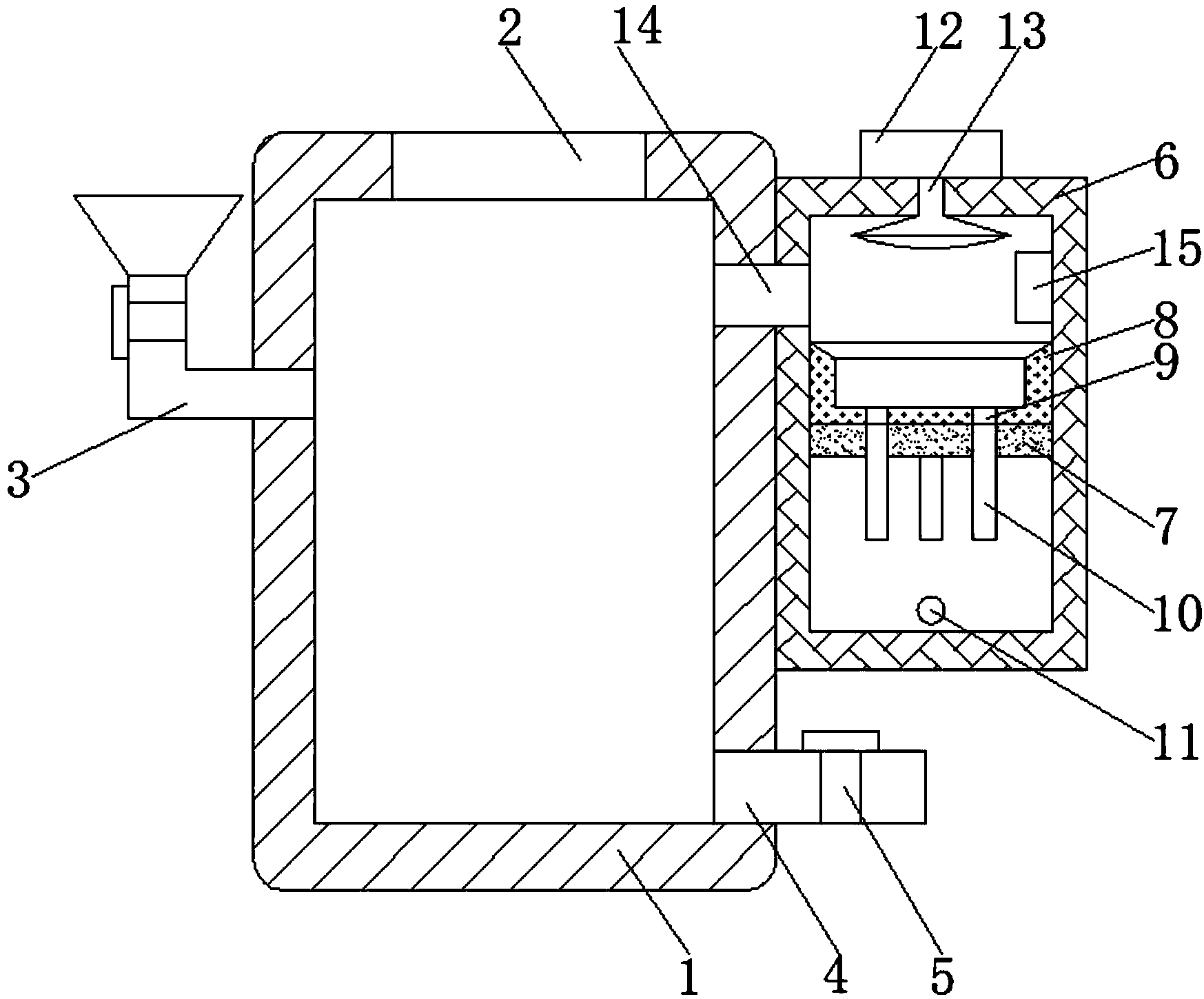

1.一种环保效果好的纺织印染车间用污水处理设备，包括箱体(1)，其特征在于：所述箱体(1)的上表面螺纹连接有进料盖(2)，所述箱体(1)的左侧顶部固定连通有第一进液管(3)，所述箱体(1)的右侧底部固定连通有第一出液管(4)，所述第一进液管(3)的表面与第一出液管(4)的表面均固定连接有密封阀(5)，所述箱体(1)的右侧顶部固定连接有过滤箱(6)，所述过滤箱(6)内壁固定连接有支撑板(7)，所述支撑板(7)的上表面设置有收集箱(8)，所述收集箱(8)的内壁底部固定连接有第一过滤板(9)，所述支撑板(7)的底部并位于第一过滤板(9)的下方固定连通有第二进液管(10)，所述过滤箱(6)的背面底部固定连通有第二出液管(11)，所述过滤箱(6)的顶部固定连接有抽水泵(12)，所述抽水泵(12)的进水端与第二出液管(11)的一端固定连接，所述抽水泵(12)的出水端固定连接有喷头(13)，所述喷头(13)的底部贯穿过滤箱(6)并延伸至过滤箱(6)的内部，所述过滤箱(6)的左侧并位于收集箱(8)与喷头(13)之间固定连通有进气管(14)，所述进气管(14)的左端贯穿箱体(1)并延伸至箱体(1)内部，所述过滤箱(6)的内壁并位于收集箱(8)上方固定连接有抽风机(15)，所述过滤箱(6)的右侧并位于抽风机(15)前后两侧开设有出气孔(16)，所述过滤箱(6)的正面通过销轴铰接有箱门(18)。
2.根据权利要求1所述的一种环保效果好的纺织印染车间用污水处理设备，其特征在于：所述出气孔(16)的内壁固定连接有第二过滤板(17)，且第二过滤板(17)为活性炭板。
3.根据权利要求1所述的一种环保效果好的纺织印染车间用污水 处理设备，其特征在于：所述第二进液管(10)的数量为四个，且四个第二进液管(10)与支撑板(7)的中心为中心呈对称分布。
4.根据权利要求1所述的一种环保效果好的纺织印染车间用污水处理设备，其特征在于：所述第一出液管(4)的内壁底部与箱体(1)的内壁底部在同一水平面内。
5.根据权利要求1所述的一种环保效果好的纺织印染车间用污水处理设备，其特征在于：所述第一过滤板(9)的直径与第二进液孔的直径相等，且第二过滤板(17)的中心与第二进液管(10)的中心在同一垂直面内。
6.根据权利要求1所述的一种环保效果好的纺织印染车间用污水处理设备，其特征在于：所述收集箱(8)的表面与过滤箱(6)的内壁间隙为一毫米至十毫米。
说明书
一种环保效果好的纺织印染车间用污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种环保效果好的纺织印染车间用污水处理设备。
背景技术
纺织废水主要是原料蒸煮、漂洗、漂白、上浆等过程中产生的含天然杂质、脂肪以及淀粉等有机物的废水。印染废水是洗染、印花、上浆等多道工序中产生的，含有大量染料、淀粉、纤维素、木质素、洗涤剂等有机物，以及碱、硫化物、各类盐类等无机物，污染性很强。
目前市场上的纺织印染车间用污水处理装置，对污水进行处理时，处理过程中产生的废气排放到空气中，对空气造成污染，导致纺织印染车间用污水处理装置环保效果较差。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种环保效果好的纺织印染车间用污水处理设备，解决了目前市场上的纺织印染车间用污水处理装置，对污水进行处理时，处理过程中产生的废气排放到空气中，对空气造成污染，导致纺织印染车间用污水处理装置环保效果较差的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种环保效果好的纺织印染车间用污水处理设备，包括箱体，所述箱体的上表面螺纹连接有进料盖，所述箱体的左侧顶部固定连通有第一进液管，所述箱体的右侧底部固定连通有第一出液管，所述第一进液管的表面与第一出液管的表面均固定连接有密封阀，所述箱体的右侧顶部固定连接有过滤箱，所述过滤箱内壁固定连接有支撑板，所述支撑板的上表面设置有收集箱，所述收集箱的内壁底部固定连接有第一过滤板，所述支撑板的底部并位于第一过滤板的下方固定连通有第二进液管，所述过滤箱的背面底部固定连通有第二出液管，所述过滤箱的顶部固定连接有抽水泵，所述抽水泵的进水端与第二出液管的一端固定连接，所述抽水泵的出水端固定连接有喷头，所述喷头的底部贯穿过滤箱并延伸至过滤箱的内部，所述过滤箱的左侧并位于收集箱与喷头之间固定连通有进气管，所述进气管的左端贯穿箱体并延伸至箱体内部，所述过滤箱的内壁并位于收集箱上方固定连接有抽风机，所述过滤箱的右侧并位于抽风机前后两侧开设有出气孔，所述过滤箱的正面通过销轴铰接有箱门。
优选的，所述出气孔的内壁固定连接有第二过滤板，且第二过滤板为活性炭板。
优选的，所述第二进液管的数量为四个，且四个第二进液管与支撑板的中心为中心呈对称分布。
优选的，所述第一出液管的内壁底部与箱体的内壁底部在同一水平面内。
优选的，所述第一过滤板的直径与第二进液孔的直径相等，且第二过滤板的中心与第二进液管的中心在同一垂直面内。
优选的，所述收集箱的表面与过滤箱的内壁间隙为一毫米至十毫米。
(三)有益效果
本实用新型提供了一种环保效果好的纺织印染车间用污水处理设备。具备以下有益效果：
(1)、该环保效果好的纺织印染车间用污水处理设备，通过设置过滤箱、第一过滤板、第二进液管、第二出液管、抽水泵、喷头、进气管和抽风机，打开抽风机，使箱体内部的废气通过进气管进入过滤箱内部，打开抽水泵，使过滤箱内的水，通过喷头喷出，将废气中的杂质吸附出来，沉淀在收集箱底部，防止废气中的杂质通过出气孔排出过滤箱外部，吸附在杂质上的水通过第一过滤板过滤出来，流入过滤箱内壁底部，使水可以循环利用，起到节能效果，从而有效的解决了目前市场上的纺织印染车间用污水处理装置，对污水进行处理时，处理过程中产生的废气排放到空气中，对空气造成污染，导致纺织印染车间用污水处理装置环保效果较差的问题。
(2)、该环保效果好的纺织印染车间用污水处理设备，通过设置收集箱，将过滤出来的杂质收集在收集箱内部，从而便于对过滤出的杂质进行清理，通过设置第二过滤板，防止未被水吸附的杂质通过出气孔排出过滤箱外部，对空气造成污染。
