申请日2018.11.28
公开(公告)日2019.03.19
IPC分类号C02F9/04; C02F101/10; C02F101/14; C02F101/20; C02F103/06
摘要
本发明公开了一种磷石膏堆场渗滤液原位处理系统，顺着地下水水流流动方向依次为第一砂石层、第一反应层、第二反应层、第三反应层、第四反应层和第二砂石层;所述第一反应层、第二反应层、第三反应层和第四反应层均由石灰石、沸石、膨润土和氢氧化钙混合而成。本发明具有能够净化磷石膏堆场渗滤液，降低渗滤液地下水中氟离子、磷酸根离子、总铁和锰离子的含量的特点;且处理成本低，便于实施。
权利要求书

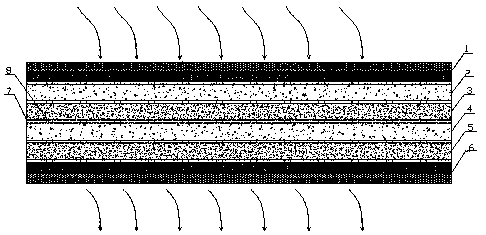

1.一种磷石膏堆场渗滤液原位处理系统，其特征在于：顺着地下水水流流动方向依次为第一砂石层(1)、第一反应层(2)、第二反应层(3)、第三反应层(4)、第四反应层(5)和第二砂石层(6);所述第一反应层(2)、第二反应层(3)、第三反应层(4)和第四反应层(5)均由石灰石、沸石、膨润土和氢氧化钙混合而成。
2.根据权利要求1所述的磷石膏堆场渗滤液原位处理系统，其特征在于：所述第一砂石层(1)和第二砂石层(6)中均含有粗砂层和细砂层，粗砂层设于第一砂石层(1)和第二砂石层(6)相对的外侧，细砂层设于第一砂石层(1)和第二砂石层(6)相对的内侧。
3.根据权利要求2所述的磷石膏堆场渗滤液原位处理系统，其特征在于：所述粗砂层的粗砂粒径为1.5-2.5mm，所述细砂层的细沙粒径为0.5-1mm。
4.根据权利要求3所述的磷石膏堆场渗滤液原位处理系统，其特征在于：所述粗砂层的粗砂粒径为2mm，所述细砂层的细沙粒径为1mm。
5.根据权利要求1所述的磷石膏堆场渗滤液原位处理系统，其特征在于：所述第一反应层(2)重量份计，包括有石灰石30-40份、沸石15-25份、膨润土7-12份和氢氧化钙5-8份;第三反应层(4)重量份计，包括有石灰石30-40份、沸石15-25份、膨润土7-12份和氢氧化钙2-4份;第二反应层(3)和第四反应层(5)按重量份计，包括有石灰石15-21份、沸石15-21份、膨润土7-12份和氢氧化钙2-4份。
6.根据权利要求5所述的磷石膏堆场渗滤液原位处理系统，其特征在于：所述第一反应层(2)重量份计，包括有石灰石33-37份、沸石18-22份、膨润土9-11份和氢氧化钙6-7份，第三反应层(4)重量份计，包括有石灰石33-37份、沸石18-22份、膨润土9-11份和氢氧化钙2-3份;第二反应层(3)和第四反应层(5)按重量份计，包括有石灰石17-20份、沸石16-18份、膨润土8-10份和氢氧化钙2-3份。
7.根据权利要求6所述的磷石膏堆场渗滤液原位处理系统，其特征在于：所述第一反应层(2)重量份计，包括有石灰石35份、沸石20份、膨润土10份和氢氧化钙7份，第三反应层(4)重量份计，包括有石灰石35份、沸石20份、膨润土10份和氢氧化钙3份;第二反应层(3)和第四反应层(5)按重量份计，包括有石灰石18份、沸石17份、膨润土9份和氢氧化钙3份。
8.根据权利要求1所述的磷石膏堆场渗滤液原位处理系统，其特征在于：所述第一砂石层(1)、第一反应层(2)、第二反应层(3)、第三反应层(4)、第四反应层(5)和第二砂石层(6)之间分别经隔板(7)隔开，隔板(7)上设有渗水孔(8)。
9.根据权利要求8所述的磷石膏堆场渗滤液原位处理系统，其特征在于：所述隔板(7)为有机玻璃隔板。
10.根据权利要求8所述的磷石膏堆场渗滤液原位处理系统，其特征在于：所述隔板(7)的表面设有滤水网纱。
说明书
一种磷石膏堆场渗滤液原位处理系统
技术领域
本发明涉及一种污水渗漏液处理系统，特别是一种磷石膏堆场渗滤液原位处理系统。
背景技术
磷石膏，是指在磷酸生产中用硫酸处理磷矿时产生的固体废渣,其主要成分为硫酸钙。此外还含有多种其他杂质。我国目前每年排放磷石膏约2000万吨，累计排量近亿吨，是石膏废渣中排量最大的一种，排出的磷石膏渣占用大量土地，形成渣山，严重污染环境。
而磷石膏堆场渗滤液，是堆场污染的最主要形式，对周边的水环境会造成极大的污染，尤其是其中的氟离子、磷酸根离子、总铁和锰离子等。
但是，现目前并没有很好的专门针对渗滤液中氟离子、磷酸根离子、铁和锰的处理方法，致使磷石膏堆场周边的水土环境仍在严重受着氟离子、磷酸根离子、铁和锰污染物的污染，对周边动植物的生长以及居民的生活造成极大的困扰和伤害。因此，如何有效处理磷石膏堆场的渗滤液污染物，是改善磷石膏堆场周边水土环境的最主要手段。
发明内容
本发明的目的在于，提供一种磷石膏堆场渗滤液原位处理系统。本发明具有能够净化磷石膏堆场渗滤液，降低渗滤液地下水中氟离子、磷酸根离子、铁和锰的含量的特点;且处理成本低，便于实施。
本发明的技术方案：一种磷石膏堆场渗滤液原位处理系统，顺着地下水水流流动方向依次为第一砂石层、第一反应层、第二反应层、第三反应层、第四反应层和第二砂石层;所述第一反应层、第二反应层、第三反应层和第四反应层均由石灰石、沸石、膨润土和氢氧化钙混合而成。
前述的磷石膏堆场渗滤液原位处理系统，所述第一砂石层和第二砂石层中均含有粗砂层和细砂层，粗砂层设于第一砂石层和第二砂石层相对的外侧，细砂层设于第一砂石层和第二砂石层相对的内侧。
前述的磷石膏堆场渗滤液原位处理系统，所述粗砂层的粗砂粒径为1.5-2.5mm，所述细砂层的细沙粒径为0.5-1mm。
前述的磷石膏堆场渗滤液原位处理系统，所述粗砂层的粗砂粒径为2mm，所述细砂层的细沙粒径为1mm。
前述的磷石膏堆场渗滤液原位处理系统，所述第一反应层重量份计，包括有石灰石30-40份、沸石15-25份、膨润土7-12份和氢氧化钙5-8份;第三反应层重量份计，包括有石灰石30-40份、沸石15-25份、膨润土7-12份和氢氧化钙2-4份;第二反应层和第四反应层按重量份计，包括有石灰石15-21份、沸石15-21份、膨润土7-12份和氢氧化钙2-4份。
前述的磷石膏堆场渗滤液原位处理系统，所述第一反应层重量份计，包括有石灰石33-37份、沸石18-22份、膨润土9-11份和氢氧化钙6-7份，第三反应层重量份计，包括有石灰石33-37份、沸石18-22份、膨润土9-11份和氢氧化钙2-3份;第二反应层和第四反应层按重量份计，包括有石灰石17-20份、沸石16-18份、膨润土8-10份和氢氧化钙2-3份。
前述的磷石膏堆场渗滤液原位处理系统，所述第一反应层重量份计，包括有石灰石35份、沸石20份、膨润土10份和氢氧化钙7份，第三反应层重量份计，包括有石灰石35份、沸石20份、膨润土10份和氢氧化钙3份;第二反应层和第四反应层按重量份计，包括有石灰石18份、沸石17份、膨润土9份和氢氧化钙3份。
前述的磷石膏堆场渗滤液原位处理系统，所述第一砂石层、第一反应层、第二反应层、第三反应层、第四反应层和第二砂石层之间分别经隔板隔开，隔板上设有渗水孔。
前述的磷石膏堆场渗滤液原位处理系统，所述隔板为有机玻璃隔板。
前述的磷石膏堆场渗滤液原位处理系统，所述隔板的表面设有滤水网纱。
本发明的有益效果
1、本发明通过自上而下依次设置第一砂石层、第一反应层、第二反应层、第三反应层、第四反应层和第二砂石层，并在第一反应层、第二反应层、第三反应层、第四反应层内填充石灰石、沸石、膨润土和氢氧化钙混合的混合物，渗滤液穿过本处理系统时，能够将渗滤液中的氟离子、磷酸根离子、铁和锰进行筛出沉淀，从而大大降低了穿过本系统而渗入地下水的过滤水中的氟离子、磷酸根离子、总铁和锰离子的含量，起到了对磷石膏堆场的渗滤液进行原位处理的效果。
2、本发明的第一砂石层和第二砂石层为砂石材料，反应层为石灰石、沸石、膨润土和氢氧化钙混合而成，上述原料均容易获得，且售价较低，处理成本不高。
3、本发明的系统设置在磷石膏堆场的地面，将砂石和混合物按照所述顺序填充即可，易于实施。
