申请日2018.04.28
公开(公告)日2019.01.04
IPC分类号C02F9/14; A01K63/04; C02F103/20; C02F103/08
摘要
本实用新型公开了种用于鱼虾养殖的循环水处理装置，包括水处理系统和六个分别位于所述水处理系统两侧对称分布的养殖池，所述水处理系统包括沉淀池、过滤池、净化池和回流池;所述过滤池内设微滤机，所述养殖池和沉淀池内设有气提装置，所述养殖池、过滤池和净化池的底部分别设有曝气管，所述养殖池内气提装置的出水口与沉淀池连通;所述沉淀池内气提装置的出水口与微滤机的入水口连通，所述微滤机的出水口与净化池连通，所述净化池与回流池之间设有隔网，所述回流池通过净水管与养殖池连通;所述气提装置的下面安装有与臭氧发生装置连通的臭氧曝气管。本实用新型结构简单、设计合理、节省土地资源、持续化生产、节能环保以及提高鱼虾成活率。
权利要求书
1.一种用于鱼虾养殖的循环水处理装置，其特征在于：包括水处理系统和六个分别位于所述水处理系统两侧对称分布的养殖池，所述水处理系统包括沉淀池、过滤池、净化池和回流池;所述净化池内设生物过滤系统，所述过滤池内设微滤机，所述养殖池和沉淀池内设有气提装置，所述养殖池、过滤池和净化池的底部分别设有曝气管，所述气提装置和曝气管上的进气管通过风机管道与风机的出气口连通;所述养殖池内气提装置的出水口通过污水管与沉淀池连通;所述沉淀池内气提装置的出水口与微滤机的入水口连通，所述微滤机的出水口与净化池连通，所述净化池与回流池之间设有隔网，所述回流池通过净水管与养殖池连通;所述气提装置的下面安装有臭氧曝气管，所述臭氧曝气管通过臭氧管道与臭氧发生装置连通。
2.根据权利要求1所述的用于鱼虾养殖的循环水处理装置，其特征在于：所述水处理系统每侧的养殖池内气提装置连接的污水管以并联的方式连接到沉淀池。
3.根据权利要求1所述的用于鱼虾养殖的循环水处理装置，其特征在于：所述水处理系统每侧的养殖池连接的净水管以并联的方式连接到回流池。
4.根据权利要求1所述的用于鱼虾养殖的循环水处理装置，其特征在于：所述养殖池内的曝气管位于养殖池底的四个角处，并与所在侧的池壁平行。
5.根据权利要求1所述的用于鱼虾养殖的循环水处理装置，其特征在于：所述养殖池内的曝气管的长度为养殖池宽的1/3。
6.根据权利要求1所述的用于鱼虾养殖的循环水处理装置，其特征在于：所述风机的个数为一台。
7.根据权利要求1所述的用于鱼虾养殖的循环水处理装置，其特征在于：所述风机是功率为3kw/h的罗茨风机。
说明书
一种用于鱼虾养殖的循环水处理装置
技术领域
本实用新型涉及循环水养殖技术领域，具体涉及一种用于鱼虾养殖的循环水处理装置。
背景技术
社会的发展促使人们对水产品的需求越来越多，水产养殖池也在逐渐增多，大多数养殖池都是采用封闭的池体，然而养殖池内鱼虾的自然排泄以及投喂的东西，都会使氨氮、亚硝酸盐的指标升高，促使养殖池内水质的恶化，影响鱼虾的生存，所以需要定期换水来确保水体中氮磷的平衡，水资源的缺乏间接导致这种养殖模式成本增加。因此循环水养殖系统在养殖业方面是相当重要的，循环水养殖模式可以节水90%以上，可以实现节能减排和环境友好型生产。
现阶段，我国工厂化循环水养殖系统经过二十多年的发展，已日趋成熟，无论是系统的构造，设备的选型，还是循环水养殖技术，都有了长足进步与发展，但是这些工厂化循环水养殖系统还存在着结构复杂、建造成本高、运行能耗高，养殖品种单一等问题，这样就造成了养殖成本高、收益低，诸多优质水产品种无法养殖。
实用新型内容
有鉴于此，本实用新型的目的是针对现有技术的不足，提供一种结构简单、设计合理、建设成本低以及节能环保的用于鱼虾养殖的循环水处理装置。
为达到上述目的，本实用新型采用以下技术方案：

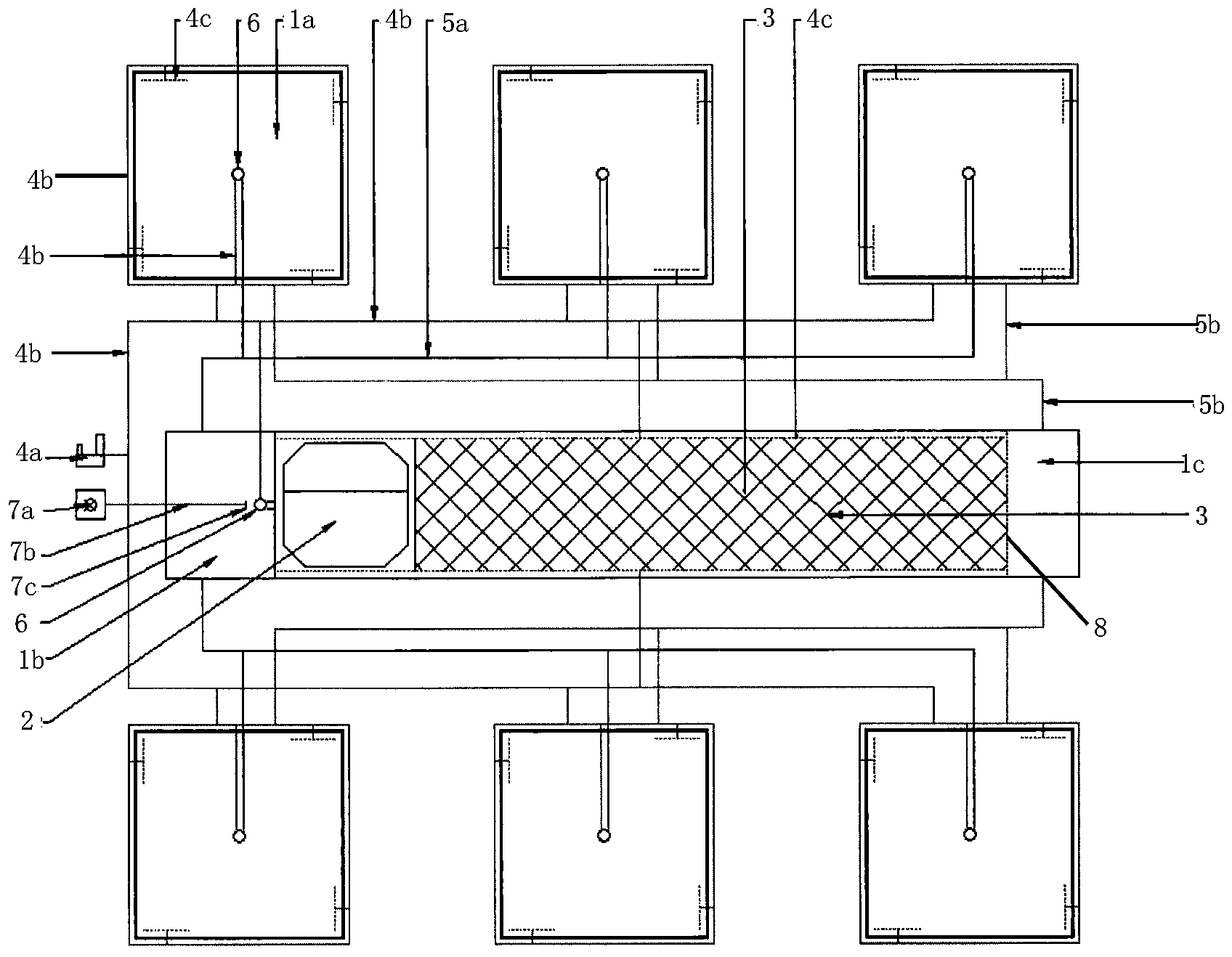

一种用于鱼虾养殖的循环水处理装置，包括水处理系统和六个分别位于所述水处理系统两侧对称分布的养殖池，所述水处理系统包括沉淀池、过滤池、净化池和回流池;所述净化池内设生物过滤系统，所述过滤池内设微滤机，所述养殖池和沉淀池内设有气提装置，所述养殖池、过滤池和净化池的底部分别设有曝气管，所述气提装置和曝气管上的进气管通过风机管道与风机的出气口连通;所述养殖池内气提装置的出水口通过污水管与沉淀池连通;所述沉淀池内气提装置的出水口与微滤机的入水口连通，所述微滤机的出水口与净化池连通，所述净化池与回流池之间设有隔网，所述回流池通过净水管与养殖池连通;所述气提装置的下面安装有臭氧曝气管，所述臭氧曝气管通过臭氧管道与臭氧发生装置连通。
优选的，所述水处理系统每侧的养殖池内气提装置连接的污水管以并联的方式连接到沉淀池。
优选的，所述水处理系统每侧的养殖池连接的净水管以并联的方式连接到回流池。
优选的，所述养殖池内的曝气管位于养殖池底的四个角处，并与所在侧的池壁平行。
优选的，所述养殖池内的曝气管的长度为养殖池宽的1/3。
优选的，所述风机的个数为一台。
优选的，所述风机是功率为3kw/h的罗茨风机。
本实用新型的有益效果是：
本实用新型通过微滤机进行固液分离，以去除养殖污水中的固体物质;生物过滤系统分解水中的有机物，去除氨氮、亚硝酸盐等有毒物质;风机持续为养殖池提供氧气和涡流动力，为净化池提供氧气，为气提装置提供气压动力;隔网可以进一步过滤水固体颗粒净化水体;臭氧用来杀菌，降低水体中细菌的滋生量;采用一台风机作为动力，有效降低电力成本;整体循环可实现常年生产、用人少、水耗小、饲料在循环水中不会浪费，并可以实现饲养淡水和海水鱼虾，标粗鱼虾苗种，培育亲本;整个生产过程为循环结构，节能环保，不会造成二次污染;该装置结构简单、设计合理、安装便捷、节省土地资源，进而降低建设成本;持续化生产、高效、模块化，适应于商业大规模生产。
