申请日2018.05.23
公开(公告)日2019.02.15
IPC分类号C02F11/00; F23G5/04
摘要
热电厂污泥碱洗助燃除臭设备,液碱储槽(3)由碱洗塔(4)顶部接入碱洗塔(4)内，同时，碱洗塔(4)顶部接出排放管(5)，在碱洗塔(4)外壁上安装PH计(9)和ORP计(10)，碱洗塔(4)底部链接污泥管线。经过碱洗后的发酵污泥不但有效除臭而且易于进一步脱水，将污泥中的水分降至35%左右，然后再将干燥完后的污泥投入燃烧炉燃烧，污泥中只存在少量的水分，污泥热值大大提高，节省燃煤，并能使燃烧污泥产生的热值得到充分利用，具有良好的防止臭气产生和释放的效果。设备结构简单，建设周期短，充分利用热电厂的优势，做到资源利用。
权利要求书

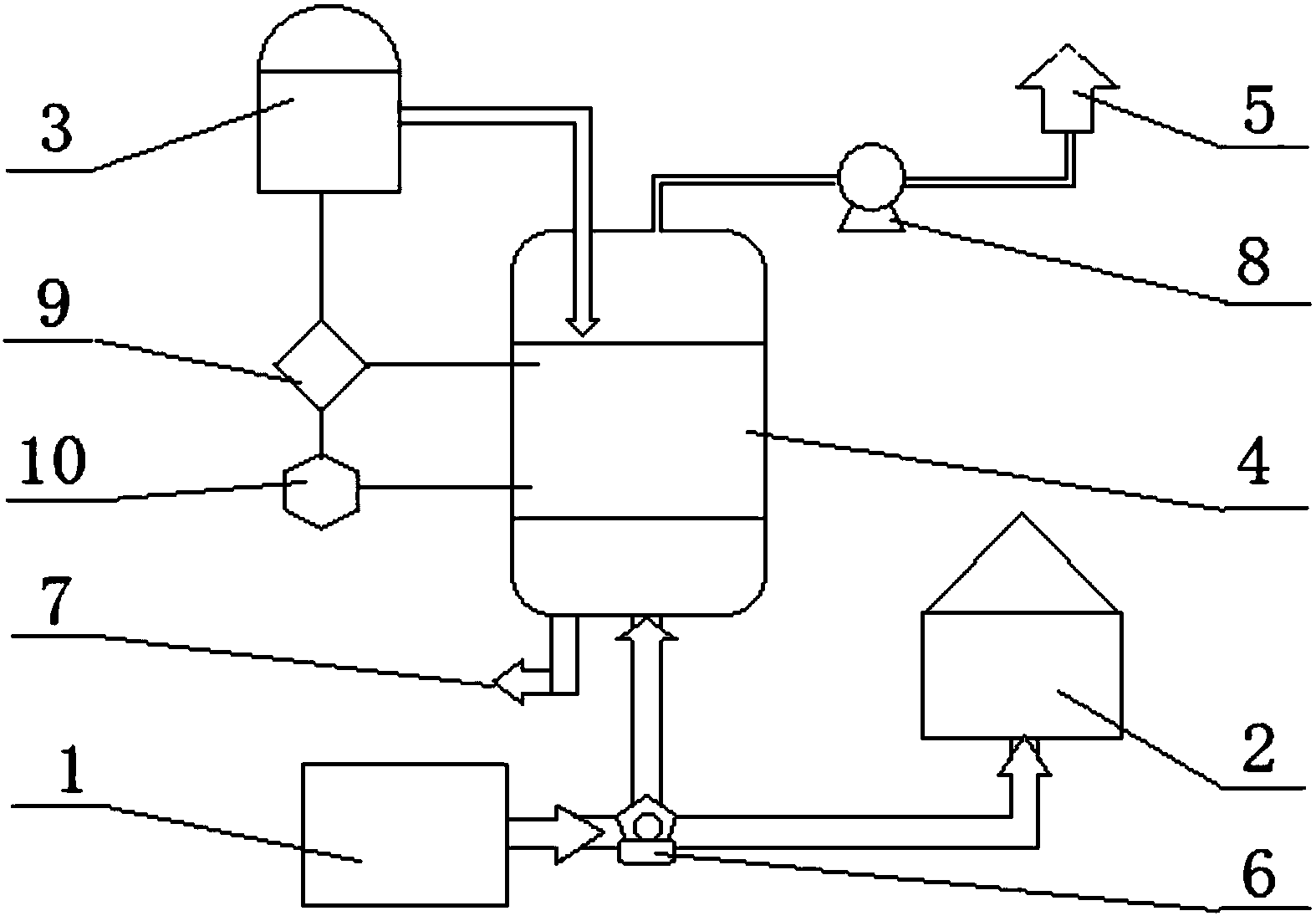

1.热电厂污泥碱洗助燃除臭设备,包括液碱储槽(3)、碱洗塔(4)、排放管(5)、输送泵(6)、PH计(9)和ORP计(10);其特征在于，液碱储槽(3)由碱洗塔(4)顶部接入碱洗塔(4)内，同时，碱洗塔(4)顶部接出排放管(5)，在碱洗塔(4)外壁上安装PH计(9)和ORP计(10)，碱洗塔(4)底部链接污泥管线。
2.如权利要求1所述的热电厂污泥碱洗助燃除臭设备，其特征在于，碱洗塔(4)底部的污泥管线上安装输送泵(6)，并进一步分别连接污泥仓(1)和热电厂锅炉(2)。
3.如权利要求1所述的热电厂污泥碱洗助燃除臭设备，其特征在于，碱洗塔(4)底部安装清洗管(7)。
4.如权利要求1所述的热电厂污泥碱洗助燃除臭设备，其特征在于，碱洗塔(4)和排放管(5)之间连接变频风机(8)。
5.如权利要求1所述的热电厂污泥碱洗助燃除臭设备，其特征在于，碱洗塔(4)上安装液位计，在液碱储槽(3)和碱洗塔(4)之间的连接管线上安装流量计，在排放管(5)上或碱洗塔(4)顶部安装风速计，在液碱储槽(3)或碱洗塔(4)上安装液位控制装置。
6.如权利要求5所述的热电厂污泥碱洗助燃除臭设备，其特征在于，PH计(9)和ORP计(10)通过控制线路连接到液碱储槽(3)上的液位控制装置。
7.如权利要求1所述的热电厂污泥碱洗助燃除臭设备，其特征在于，PH计(9)为指针显示和数字显示在线PH值测量仪，包括玻璃电极和参比电极，以及精密电位计。
8.如权利要求1所述的热电厂污泥碱洗助燃除臭设备，其特征在于，ORP计(10)为智能化氧化还原电位在线连续监测分析仪，由ORP复合电极和mv计组成。
说明书
热电厂污泥碱洗助燃除臭设备
技术领域
本实用新型涉及热电厂污泥处理以及除臭设备的结构改进技术，尤其是热电厂污泥碱洗助燃除臭设备。
背景技术
目前很多企业将污泥放在热电厂焚烧，但是处理污泥成本比较高，是因污泥不经干燥直接进入燃烧炉燃烧，一般送到电厂的污泥含水率在70%～85%左右，在燃烧过程中需要把污泥中的水分蒸发掉才可以燃烧污泥，由于水的比热大，蒸发1Kg水分需要消耗650大卡热量，蒸发水需要消耗很多热量，导致本该利用的热量用来蒸发水了。
作为改进技术，污泥好氧发酵是一种无害化、减容化、稳定化的污泥综合处理技术，亦称好氧堆肥技术。它是利用好氧嗜热菌、嗜热菌的作用，将污泥中有机物分解，形成一种类似腐殖质土壤的物质。代谢过程中产生热量，可使堆料层温度升高至55℃以上，能有效杀灭病原体、寄生虫卵和病毒，提高污泥肥分。在这一过程中，将污泥中的水分降至35%左右，然后再将干燥完后的污泥投入燃烧炉燃烧，污泥中只存在少量的水分，污尼热值大大提高，节省燃煤，并能使燃烧污泥产生的热值得到充分利用，而不是消耗热能来蒸发自身的水分蒸，并且提高污泥的处理量，真正的做到物尽其用。
虽然，污泥好氧发酵是一种无害化、减容化、稳定化的污泥综合处理技术，亦称好氧堆肥技术。但是困扰污泥发酵技术推广应用的技术瓶颈是污泥成分复杂，且易造成重金属污染等。尤其是，污泥好氧发酵过程中的臭气和挥发性有机物污染问题是困扰污泥处理的重要难题，整个发酵过程中以T50的NH3和H2S产生量最低，以T30的 VOC产生量最低。
通常堆体释放的臭气采用集气罩收集可提高废气收集效率，防止臭气逸出到车间。其中，采用较低鼓风频率对臭气外排控制效果较好。以相同频率鼓风，引风量越大，集气罩内臭气浓度越低。加设集气罩后应设置低鼓风频率和中档引风频率，以达到能耗节约与臭气浓度达标的双重目的。
利用在线监测设备及GC-MS测试方法，分析了好氧生物发酵过程中释放的挥发性物质组分及主要臭味物质的产生与释放。结果表明，该发酵工艺条件下释放的挥发性物质主要是酮、芳香烃、醇、硫化物、萜烯等，扩散的臭味物质浓度易超过《工作场所有害因素职业接触限值》(GBZ2-2002)和《恶臭污染物排放标准》(GB14554-93)的限值。
污泥在堆放过程中好氧发酵产生大量的臭味气体进行扩散，对周边居民造成严重影响。
现有臭味处理方法包括：
1.燃烧法：通过强氧化反应，降解可燃性恶臭物质，该方法主要适用于高浓度，小气量的可燃性恶臭物质的处理，这种方法的净化效率高，恶臭物质被彻底分解掉，但设备易腐蚀，消耗燃料，成本高，处理中可能形成二次污染物。
2.氧化法：利用氧化剂氧化恶臭物质而脱臭的方法。此方法适用于中低浓度的恶臭物质的处理，净化效率高，但需要氧化剂，处理费用高。
3.吸收法：此方法使用溶剂溶解臭气中的恶臭物质而脱臭。适用于高、中浓度的恶臭物质的处理，可处理大流量的气体。
4.吸附法：利用吸附剂吸附恶臭物质除臭。该方法适用于低浓度、高净化要求的恶臭气体的处理，净化效率很高，可处理多组分的恶臭气体，但吸附剂费用昂贵，对待处理的恶臭气体要求高，即具有较低的湿度和含尘量。
5.中和脱臭法：使用中和脱臭剂减弱恶臭感官强度的方法。适用于需立即地、暂时地消除低浓度恶臭气体影响的场合，可尽快地消除恶臭的影响，灵活性大，但恶臭成分并没有被去除掉，且需投加中和剂。
6.生物脱臭法：这种方法主要利用微生物降解恶臭物质而脱臭。适用于可生物降解的水溶性的恶臭物质的处理，脱臭效率高，脱臭装置简单，处理成本低廉，运行维护容易，可避免二次污染，但不能回收利用污染物。
实用新型内容
本实用新型的目的是提供热电厂污泥碱洗助燃除臭设备，解决以上技术问题。
本实用新型的目的将通过以下技术措施来实现：包括液碱储槽、碱洗塔、排放管、输送泵、PH计和ORP计;液碱储槽由碱洗塔顶部接入碱洗塔内，同时，碱洗塔顶部接出排放管，在碱洗塔外壁上安装PH计和ORP计，碱洗塔4底部连接污泥管线。
尤其是，碱洗塔底部的污泥管线上安装输送泵，并进一步分别连接污泥仓和热电厂锅炉。
尤其是，碱洗塔底部安装清洗管。
尤其是，碱洗塔和排放管之间连接变频风机。
尤其是，碱洗塔上安装液位计，在液碱储槽和碱洗塔之间的连接管线上安装流量计，在排放管上或碱洗塔顶部安装风速计，在液碱储槽或碱洗塔上安装液位控制装置。 PH计和ORP计通过控制线路连接到液碱储槽上的液位控制装置。
尤其是，PH计为指针显示和数字显示在线PH值测量仪，包括玻璃电极和参比电极，以及精密电位计。
尤其是，ORP计为智能化氧化还原电位在线连续监测分析仪，由ORP复合电极和mv计组成。
本实用新型的优点和效果：经过碱洗后的发酵污泥不但有效除臭而且易于进一步脱水，将污泥中的水分降至35%左右，然后再将干燥完后的污泥投入燃烧炉燃烧，污泥中只存在少量的水分，污泥热值大大提高，节省燃煤，并能使燃烧污泥产生的热值得到充分利用，具有良好的防止臭气产生和释放的效果。设备结构简单，建设周期短，充分利用热电厂的优势，做到资源利用。
