申请日2018.05.23
公开(公告)日2019.02.15
IPC分类号C02F9/04; B01D29/94
摘要
本实用新型公开了一种可更换滤网的污水处理设备，包括沉淀池，沉淀池的顶端一侧设有初滤箱机构，初滤箱机构一侧设有进水管，进水管上设有进水阀门，沉淀池的一侧底端设有排污管，排污管的一端设有抽污泵，沉淀池的顶端一侧设有抽水泵一，抽水泵一的底端设有抽水管，抽水泵一的顶端设有送水管，送水管远离抽水泵一的一端设有反应池，且送水管的一端延伸至反应池内部，反应池的顶端中部设有电机，电机的输出端连接有搅拌杆，搅拌杆上设有若干个搅拌叶，电机的一侧设有药剂盒，药剂盒的底端设有药剂喷头。有益效果：通过设置的初滤箱机构有效的减少了污水中的污染物，而且滤网拆卸清理方便，减少了人工，增加了工作效率。
权利要求书

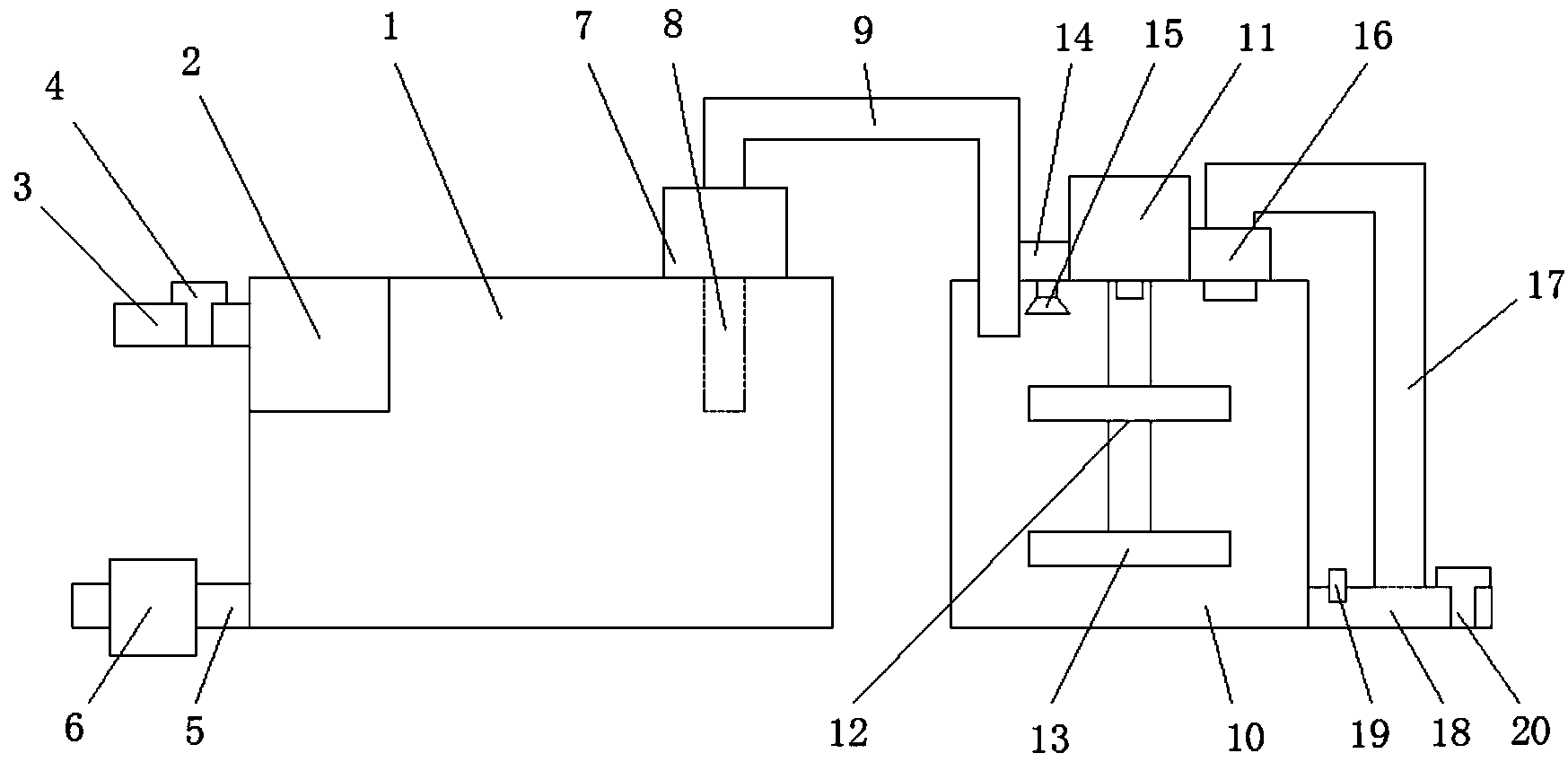

1.一种可更换滤网的污水处理设备，其特征在于，包括沉淀池(1)，所述沉淀池(1)的顶端一侧设有初滤箱机构(2)，所述初滤箱机构(2)一侧设有进水管(3)，所述进水管(3)上设有进水阀门(4)，所述沉淀池(1)的一侧底端设有排污管(5)，所述排污管(5)的一端设有抽污泵(6)，所述沉淀池(1)的顶端一侧设有抽水泵一(7)，所述抽水泵一(7)的底端设有抽水管(8)，所述抽水泵一(7)的顶端设有送水管(9)，所述送水管(9)远离所述抽水泵一(7)的一端设有反应池(10)，且所述送水管(9)的一端延伸至所述反应池(10)内部，所述反应池(10)的顶端中部设有电机(11)，所述电机(11)的输出端连接有搅拌杆(12)，所述搅拌杆(12)上设有若干个搅拌叶(13)，所述电机(11)的一侧设有药剂盒(14)，所述药剂盒(14)的底端设有药剂喷头(15)，所述电机(11)远离所述药剂盒(14)的一侧设有抽水泵二(16)，所述抽水泵二(16)的顶端设有返流管(17)，所述返流管(17)的底端设有排放管(18)，所述排放管(18)的一端与所述反应池(10)连接，所述排放管(18)顶端一侧设有水质检测仪(19)，所述排放管(18)的一端设有排放阀门(20)，其中，所述初滤箱机构(2)包括初滤箱机构壳体(21)，所述初滤箱机构壳体(21)的一侧设有活动板(22)，所述活动板(22)的一侧对称设有固定栓(23)，所述活动板(22)的另一侧设有凹槽一(24)，所述初滤箱机构壳体(21)远离所述活动板(22)的一侧设有抽板(25)，所述抽板的一侧设有把手(26)，所述抽板(25)的另一侧设有凹槽二(27)，所述凹槽一(24)和所述凹槽二(27)之间连接有滤网(28)，所述滤网(28)的顶端一侧设有挡板(29)，所述滤网(28)的底端设有若干个滚筒(30)，所述滚筒(30)上均穿插设有限位杆(31)，且所述限位杆(31)的两端分别延伸至所述初滤箱机构壳体(21)两侧，所述初滤箱机构(2)的一侧底端设有出水口(32)。
2.根据权利要求1所述的一种可更换滤网的污水处理设备，其特征在于，所述药剂喷头(15)上设有若干个喷孔。
3.根据权利要求1所述的一种可更换滤网的污水处理设备，其特征在于，所述活动板(22)与所述初滤箱机构壳体(21)通过所述固定栓(23)连接。
4.根据权利要求1所述的一种可更换滤网的污水处理设备，其特征在于，所述抽板(25)的一侧为斜面形状。
5.根据权利要求1所述的一种可更换滤网的污水处理设备，其特征在于，所述挡板(29)和所述抽板(25)均与所述滤网(28)活动连接。
说明书
一种可更换滤网的污水处理设备
技术领域
本实用新型涉及污水处理设备，具体来说，涉及一种可更换滤网的污水处理设备。
背景技术
废水据不同来源分为生活废水和工业废水两大类，据污染物的化学类别又可分无机废水与有机废水，也有按工业部门或产生废水的生产工艺分类的，如焦化废水、冶金废水、制药废水、食品废水等。
污水处理设备，是一种能有效处理生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，现有的污水处理设备，在过滤上，设计的不够完善，因为污水经过长时间过滤后，里面的污染物会慢慢累积在过滤网上，不及时清理会影响污水的处理速度，清理污染物的时候比较麻烦，费时费力。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种可更换滤网的污水处理设备，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种可更换滤网的污水处理设备，包括沉淀池，所述沉淀池的顶端一侧设有初滤箱机构，所述初滤箱机构一侧设有进水管，所述进水管上设有进水阀门，所述沉淀池的一侧底端设有排污管，所述排污管的一端设有抽污泵，所述沉淀池的顶端一侧设有抽水泵一，所述抽水泵一的底端设有抽水管，所述抽水泵一的顶端设有送水管，所述送水管远离所述抽水泵一的一端设有反应池，且所述送水管的一端延伸至所述反应池内部，所述反应池的顶端中部设有电机，所述电机的输出端连接有搅拌杆，所述搅拌杆上设有若干个搅拌叶，所述电机的一侧设有药剂盒，所述药剂盒的底端设有药剂喷头，所述电机远离所述药剂盒的一侧设有抽水泵二，所述抽水泵二的顶端设有返流管，所述返流管的底端设有排放管，所述排放管的一端与所述反应池连接，所述排放管顶端一侧设有水质检测仪，所述排放管的一端设有排放阀门，其中，所述初滤箱机构包括初滤箱机构壳体，所述初滤箱机构壳体的一侧设有活动板，所述活动板的一侧对称设有固定栓，所述活动板的另一侧设有凹槽一，所述初滤箱机构壳体远离所述活动板的一侧设有抽板，所述抽板的一侧设有把手，所述抽板的另一侧设有凹槽二，所述凹槽一和所述凹槽二之间连接有滤网，所述滤网的顶端一侧设有挡板，所述滤网的底端设有若干个滚筒，所述滚筒上均穿插设有限位杆，且所述限位杆的两端分别延伸至所述初滤箱机构壳体两侧，所述初滤箱机构的一侧底端设有出水口。
进一步的，所述药剂喷头上设有若干个喷孔。
进一步的，所述活动板与所述初滤箱机构壳体通过所述固定栓连接。
进一步的，所述抽板的一侧为斜面形状。
进一步的，所述挡板和所述抽板均与所述滤网活动连接。
本实用新型的有益效果为：通过设置初滤箱机构，将污水通过进水管放入初滤箱机构中，从而通过滤网进行初次过滤，在过滤的杂物达到一定程度时，通过把手将滤网抽出，然后拆下挡板和抽板，对滤网进行清洗，设置的挡板主要阻挡过滤的杂物，而设置的滚筒方便滤网进行抽出和插入，过滤后的水通过出水口进入沉淀池中进行沉淀处理，沉淀过后通过抽水泵一将沉淀池中的水抽入反应池中，抽污泵将沉淀池中的污泥通过排污管抽走，然后药剂盒放入药剂通过药剂喷头喷洒进反应池中，打开电机转动搅拌杆从而带动搅拌叶对污水和药剂进行搅拌混合，进行反应处理，达到排放标准后通过排放管排放，当水质检测仪检测处理后的水质不达标时，关闭排放阀门，抽水泵二将不达标的水通过返流管抽入反应池重新进行处理，直到达到排放标准后再次排放，在污水处理设备中，通过设置的初滤箱机构有效的减少了污水中的污染物，而且拆卸清理方便，减少了人工，增加了工作效率。
