申请日2019.08.24
公开(公告)日2019.11.01
IPC分类号C02F11/122; C02F11/123
摘要
本发明的目的是提供一种固液分离污泥处理压滤设备，以解决现有滤框给料口容易堵塞、滤饼不容易取出的问题。该固液分离污泥处理压滤设备，包括压力机、压滤筒、集水坑和吸水管;压滤筒，为空心筒体，用于放置待脱水物，置于所述下平台上方，且位于所述油缸的下方，其筒体底部设置有与所述透水通道贯通的透水槽;集水坑，位于所述下平台设置透水通道的底部，用于收集从透水通道排出的污水;吸水管，一端连通至所述集水坑，另一端导出连通至污水处理装置。
权利要求书

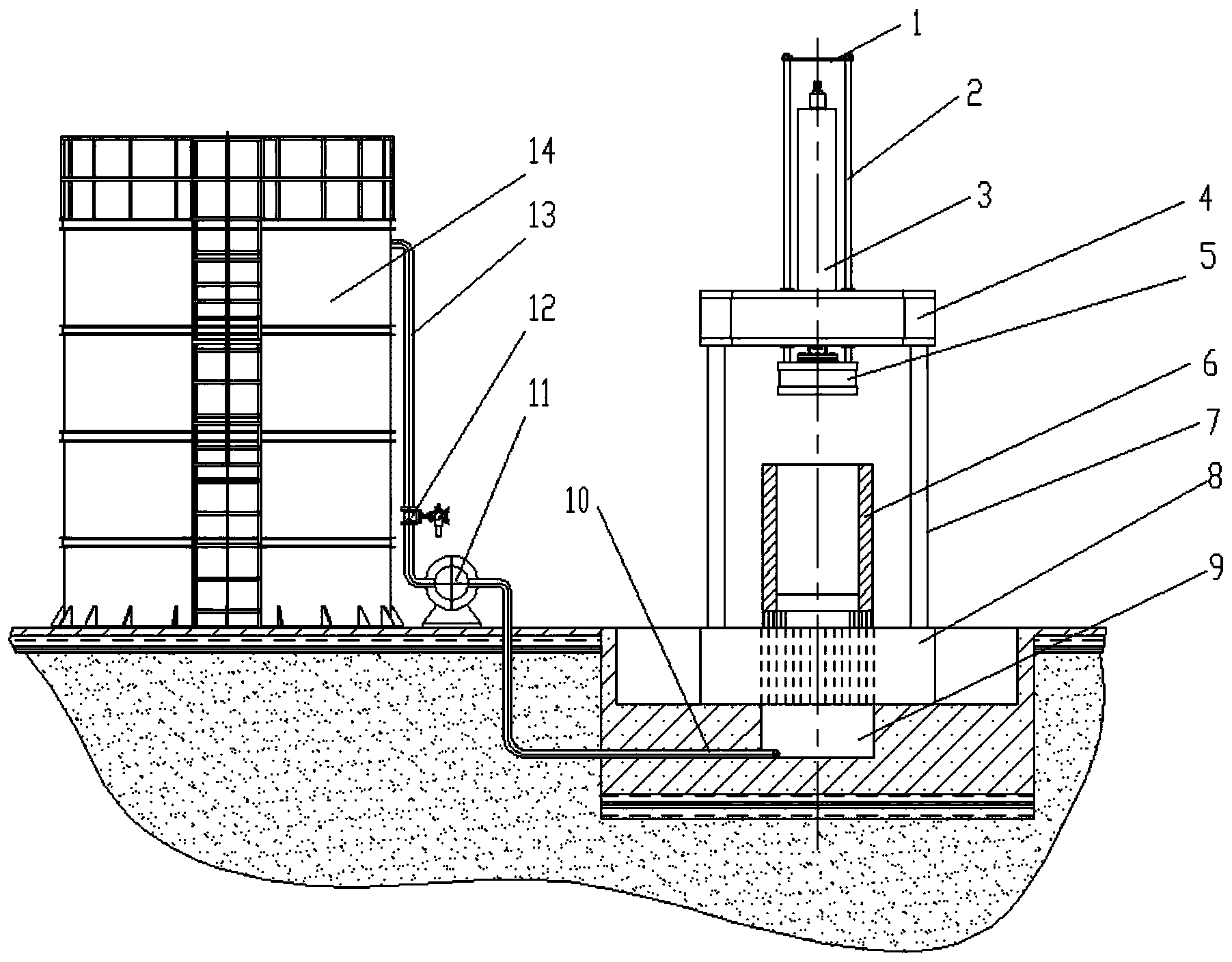

1.固液分离污泥处理压滤设备，其特征在于，包括压力机、集水坑(9)和吸水管(10);
其中，所述压力机包括：
一上梁(4)，为水平设置的矩形框架结构;
一下平台(8)，为水平设置的矩形台体，位于所述上梁(4)的下方，其上竖直设置有若干条用于排水的透水通道;
支撑柱(7)，为四根竖直设置的柱体，固定连接于所述上梁(4)的四个顶点与下平台(8)之间;
一液压系统，包括油缸(3)，所述油缸(3)竖直设置且位于所述上梁(4)的框架中心处，用于提供为待脱水物脱水的动力;
所述集水坑(9)，位于所述下平台(8)设置透水通道的底部，用于排出污水;
所述吸水管(10)，一端连通至所述集水坑(9)，另一端导出连通至污水处理装置。
2.如权利要求1所述的固液分离污泥处理压滤设备，其特征在于，还包括油缸安装架，所述油缸安装架包括：
四根立柱2，竖直设置且固定连接至所述上梁4的框架上，用于固定安装油缸(3);
一连接架(1)，为水平设置的矩形框架结构，连接于所述四根立柱(2)的顶部;
一中梁(5)，为水平设置的矩形框架结构，连接于所述四根立柱(2)的底部。
3.如权利要求1或2所述的固液分离污泥处理压滤设备，其特征在于，所述液压系统上设置有用于监控监控系统压力的压力传感器。
4.如权利要求1或2所述的固液分离污泥处理压滤设备，其特征在于，所述污水处理装置包括：
一污水处理罐(14)，用于收集所述吸水管(10)导出的污水，并对污水进行处理;
一出水管路(13)，其一端与所述污水处理罐(14)连通，其另一端与所述吸水管(10)连通。
5.如权利要求4所述的固液分离污泥处理压滤设备，其特征在于，所述出水管路(13)上设有水泵(11)和电动阀门(12)。
6.如权利要求1或2所述的固液分离污泥处理压滤设备，其特征在于，所述下平台(8)的上方设置压滤筒(6)，所述压滤筒(6)位于所述油缸(3)的下方，所述压滤筒(6)为空心筒体，用于放置S型层叠的复合待脱水物，所述复合待脱水物为上下两层滤布以及位于中间的物料;压滤筒(6)筒体底部设置有与所述透水通道贯通的透水槽。
说明书
固液分离污泥处理压滤设备
【技术领域】
本发明属于污泥及固体废物技术领域，具体涉及一种固液分离污泥处理压滤设备。
【背景技术】
目前，市场现有的固液分离设备最有代表性的有板框式压滤机(含立式、卧式)和带式压滤机。
板框式压滤机原理是一种滤框组成的滤室，在压力的作用下，利用过滤介质把固体和液体分开的设备。其核心是静态挤压物料，间歇固液分离。它采用增强聚丙烯滤板、滤框，强度高、耐腐蚀、耐酸碱、结构简单、占地面积小等。其缺点为，滤框给料口容易堵塞，滤饼不容易取出，不能连续运行，处理量小、工作压力低，普通材质方板不耐压，易破板，滤布消耗大，板框很难做到无人值守，滤布常常需要大量耗水人工清理、泥饼成品含水率高、脱水效率低等。一般脱水效率60%。
带式压滤机原理是经过浓缩的污泥与一定浓度的絮凝剂在静、动态混合器中充分混合以后，污泥中的微小固体颗粒聚凝成体积较大的絮状团块，同时分离出自由水，絮凝后的污泥被输送到浓缩重力脱水的滤带上，在重力的作用下自由水被分离，形成不流动状态的污泥，然后夹持在上下两条网带之间，经过楔形预压区、低压区和高压区由小到大的挤压力、剪切力作用下，逐步挤压污泥，以达到最大程度的泥、水分离，最后形成滤饼排出。其核心是动态挤压网带上的滤料，连续固液分离。其缺点是动态压力小，脱水率低，一般脱水效率60%。
【发明内容】
本发明的目的是提供一种固液分离污泥处理压滤设备，以解决现有压滤机脱水效率低的问题。
本发明采用以下技术方案：固液分离污泥处理压滤设备，包括压力机、压滤筒、集水坑和吸水管;
其中，压力机包括：
一上梁，为水平设置的矩形框架结构;
一下平台，为水平设置的矩形台体，位于所述上梁的下方，其上竖直设置有若干条用于排水的透水通道;
支撑柱，为四根竖直设置的柱体，固定连接于所述上梁的四个顶点与下平台之间;
一液压系统，包括油缸，所述油缸竖直设置且位于所述上梁的框架中心处，用于提供为待脱水物脱水的动力;
集水坑，位于所述下平台设置透水通道的底部，用于收集从透水通道排出的污水;
吸水管，一端连通至所述集水坑，另一端导出连通至污水处理装置。
进一步的，还包括油缸安装架，所述油缸安装架包括：
四根立柱，竖直设置且固定连接至所述上梁4的框架上，用于固定安装油缸;
一连接架，为水平设置的矩形框架结构，连接于所述四根立柱的顶部;
一中梁，为水平设置的矩形框架结构，连接于所述四根立柱的底部。
进一步的，液压系统上设置有用于监控监控系统压力的压力传感器。
进一步的，污水处理装置包括：
一污水处理罐，用于收集所述吸水管导出的污水，并对污水进行处理;
一出水管路，其一端与所述污水处理罐连通，其另一端与所述吸水管连通。
进一步的，出水管路上设有水泵和电动阀门。
进一步的，下平台的上方设置压滤筒，所述压滤筒位于所述油缸的下方，所述压滤筒为空心筒体，用于放置S型层叠的复合待脱水物，所述复合待脱水物为上下两层滤布以及位于中间的物料;压滤筒筒体底部设置有与所述透水通道贯通的透水槽。
本发明的有益效果是：本发明采用高压液压系统压力为25Mpa以上的四柱压力机作为工作主机，压力机压力可调，能实现500t以上的压滤力;液压系统采用伺服系统，可以实现压滤行程连续可控，这对保证污泥压滤含水率控制提供技术支持。
