申请日2019.08.17
公开(公告)日2019.10.22
IPC分类号B01D36/04
摘要
本发明公开了一种节能环保化工行业污水处理系统，包括预处理塔，所述预处理塔的内部设有液面监视装置，液面监视装置的内部设有分离装置，预处理塔的内部设有位于分离装置上方的缓冲装置，预处理塔的内壁连接有弧形板;通过收集装置对其内部的液面进行监控，使收集装置内低密度有机层的液面高度达到最高点时能够对工作人员进行提醒，方便工作人员分离低密度有机层，通过对高密度有机层、待处理污水和低密度有机层进行分离，使待处理污水内部有机物的含量大幅度降低，有效减少了待处理污水内部需要生物降解的有机物的量，降低了生物处理池的工作负荷，使降解速度增加，降解速度快，提高了污水的处理速度。
权利要求书

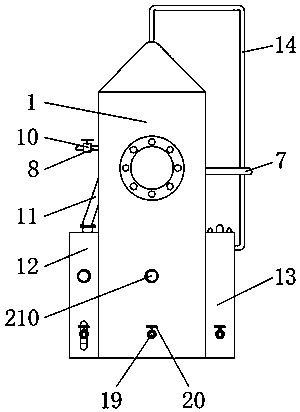

1.一种节能环保化工行业污水处理系统，其特征在于：包括预处理塔(1)，所述预处理塔(1)的内部设有液面监视装置(2)，液面监视装置(2)的内部设有分离装置(3)，预处理塔(1)的内部设有位于分离装置(3)上方的缓冲装置(4)，预处理塔(1)的内壁连接有弧形板(5)，弧形板(5)的右侧面设有液面控制装置(6)，液面控制装置(6)的右侧面连接有出水管(7)，出水管(7)的另一端延伸至预处理塔(1)的外部，预处理塔(1)的左侧面上固定穿插有进水管(8)，进水管(8)的右端延伸至预处理塔(1)的内部并连接有过滤装置(9)，进水管(8)的管线上设有进水阀(10)，过滤装置(9)的底面连接有导料管(11)，导料管(11)的另一端延伸至预处理塔(1)的外部并连接有集料装置(12)，集料装置(12)与预处理塔(1)的左侧面连接，预处理塔(1)的右侧面连接有收集装置(13)，收集装置(13)的右侧面连接有输液管(14)，输液管(14)的另一端从预处理塔(1)的顶部延伸至预处理塔(1)的内部并连接有自动排液装置(15)，预处理塔(1)的内部从下到上依次填充有高密度有机层(16)、待处理污水(17)、低密度有机层(18)，预处理塔(1)的正面连通有放料管(19)，放料管(19)与液面监视装置(2)下方的空腔连通，放料管(19)的管线上设有放料阀(20)。
2.根据权利要求1所述的一种节能环保化工行业污水处理系统，其特征在于：所述液面监视装置(2)包括分隔板(201)、导电承接板(209)和提示灯(210)，分隔板(201)与预处理塔(1)的内壁固定连接，分隔板(201)的底面连接有弹性管(202)，弹性管(202)的底端连接有配重球(203)，分隔板(201)的顶面通过顶起弹簧(204)传动连接有升降活塞(205)，升降活塞(205)与预处理塔(1)的内壁滑动连接，升降活塞(205)的顶面开设有锥形孔(206)，锥形孔(206)的内壁连接有导电触板(207)，升降活塞(205)的底面连接有牵引绳(208)，牵引绳(208)的另一端贯穿分隔板(201)并延伸至弹性管(202)的内部且与配重球(203)连接;导电承接板(209)固定套设在分离装置(3)的外部，提示灯(210)固定安装在预处理塔(1)的正面上。
3.根据权利要求1所述的一种节能环保化工行业污水处理系统，其特征在于：所述分离装置(3)包括锥形积液箱(301)，锥形积液箱(301)与预处理塔(1)的内壁固定连接，导电承接板(209)固定套接在锥形积液箱(301)的外部，锥形积液箱(301)内腔的底面连接有锥形固定箱(302)，锥形固定箱(302)的顶面开设有活动孔(303)，锥形固定箱(302)的底端连通有分离管(304)，分离管(304)的底端延伸至锥形积液箱(301)的外部，锥形固定箱(302)的内部设有锥形橡胶塞(305)，锥形橡胶塞(305)与锥形固定箱(302)的内壁接触连接，锥形橡胶塞(305)的顶面连接有定位板(306)，定位板(306)的顶面连接有T型轨道(307)，T型轨道(307)的外部滑动卡接有扣合活动件(308)，定位板(306)的顶面通过预压弹簧(309)与锥形固定箱(302)内腔的顶面连接，锥形固定箱(302)的顶面连接有支撑板(310)，支撑板(310)的正面连接有固定轴(311)，固定轴(311)的外部活动套接有L型力臂(312)，L型力臂(312)的一端穿过活动孔(303)并与扣合活动件(308)活动连接，L型力臂(312)的另一端连接有转接绳(313)，转接绳(313)的中部连接有施力绳(314)，施力绳(314)的另一端连接有漂浮子(315)。
4.根据权利要求1所述的一种节能环保化工行业污水处理系统，其特征在于：所述缓冲装置(4)包括滑杆(41)，滑杆(41)的顶端与预处理塔(1)内腔的顶面连接，滑杆(41)的底端与锥形积液箱(301)的内壁连接，滑杆(41)的外部活动套接有两个缓冲板(42)，弧形板(5)位于两个缓冲板(42)之间，缓冲板(42)与预处理塔(1)的内壁滑动连接，缓冲板(42)上开设有固定孔(43)，滑杆(41)的外部活动套接有两组缓冲弹簧(44)，两组缓冲弹簧(44)均有一个端部与缓冲板(42)连接，一组缓冲弹簧(44)的另一个端部与预处理塔(1)内腔的顶面连接，另一组缓冲弹簧(44)的另一个端部与锥形积液箱(301)的内壁连接。
5.根据权利要求1所述的一种节能环保化工行业污水处理系统，其特征在于：所述液面控制装置(6)包括固定块(601)和挡板(610)，固定块(601)的左端与弧形板(5)的右侧面连接，固定块(601)的右端固定套接在出水管(7)的左端上，固定块(601)的内部开设有锥形通孔(602)，锥形通孔(602)与出水管(7)连通，锥形通孔(602)的内部设有锥形密封塞(603)，锥形密封塞(603)的底端连接有受力杆(604)，受力杆(604)的底端连接有受力板(605)，受力杆(604)的外部活动套接有施力弹簧(606)，施力弹簧(606)的顶端与固定块(601)的底面连接，施力弹簧(606)的底端与受力板(605)的顶面连接，锥形密封塞(603)的顶面连接有传动绳(607)，传动绳(607)的另一端连接有U型传动杆(608)，U型传动杆(608)的端部连接有空心漂浮圈(609)，空心漂浮圈(609)活动套接在自动排液装置(15)的外部;挡板(610)固定套接在自动排液装置(15)的外部。
6.根据权利要求1所述的一种节能环保化工行业污水处理系统，其特征在于：所述过滤装置(9)包括过滤箱(91)，过滤箱(91)的左侧面与预处理塔(1)的内壁连接，过滤箱(91)的底面与导料管(11)的顶端连通，进水管(8)的右端固定穿插在过滤箱(91)的左侧面上，过滤箱(91)内腔的左侧面固定连接有固定套管(92)，固定套管(92)的右端活动套接有L型伸缩杆(93)，L型伸缩杆(93)的外部活动套接有顶紧弹簧(94)，顶紧弹簧(94)的左端与过滤箱(91)的内壁连接，顶紧弹簧(94)的另一端与L型伸缩杆(93)上的竖杆连接，L型伸缩杆(93)的另一端连接有定位块(95)，定位块(95)的右侧面活动套接有旋转轴(96)，旋转轴(96)的另一端固定套接有转换扇叶(97)，转换扇叶(97)的右侧面固定连接有刷子(98)，过滤箱(91)的右端连接有滤网(99)，滤网(99)的左侧面与刷子(98)的右侧面接触连接，过滤箱(91)内腔的底面连接有导向条(90)，导向条(90)的右侧面与滤网(99)的左侧面接触连接。
7.根据权利要求1所述的一种节能环保化工行业污水处理系统，其特征在于：所述集料装置(12)包括外壳(1201)，外壳(1201)的右侧面与预处理塔(1)的左侧面连接，外壳(1201)的正面开设有轨道槽(1202)，外壳(1201)的正面设有示意灯(1209)，轨道槽(1202)的顶面开设有穿插孔(1203)，外壳(1201)内腔底面的中部连接有导电块(1204)，外壳(1201)内腔的底面通过称量弹簧(1205)传动连接有集料箱(1206)，集料箱(1206)与外壳(1201)的内壁滑动连接，集料箱(1206)底面的中部连接有导电触头(1207)，导电触头(1207)位于导电块(1204)的正上方，集料箱(1206)的顶面连接有弹力软管(1208)，弹力软管(1208)的顶端穿过穿插孔(1203)并与导料管(11)的底端连通，集料箱(1206)的正面连通有排渣管(1210)，排渣管(1210)的前端穿过轨道槽(1202)并延伸至外壳(1201)的外部，排渣管(1210)的管线上设有排渣阀(1211)。
8.根据权利要求1所述的一种节能环保化工行业污水处理系统，其特征在于：所述收集装置(13)包括收集箱(1301)，收集箱(1301)的左侧面与预处理塔(1)的右侧面连接，收集箱(1301)的内壁连接有限位块(1302)，收集箱(1301)内腔的顶面连接有导电板(1303)，收集箱(1301)的顶面上固定穿插有警示灯(1304)，警示灯(1304)的底端连接有导电弹片(1305)，导电弹片(1305)与导电板(1303)相对应，收集箱(1301)的内壁固定连接有固定隔板(1306)，固定隔板(1306)上活动穿插有顶杆(1307)，顶杆(1307)的底端连接有漂浮板(1308)，顶杆(1307)的外部活动套接有复位弹簧(1309)，复位弹簧(1309)的顶端与固定隔板(1306)的底面连接，复位弹簧(1309)的底端与漂浮板(1308)的顶面连接，顶杆(1307)的外部活动套接有密封波纹管(1310)，密封波纹管(1310)的底端与固定隔板(1306)的顶面连接，密封波纹管(1310)的顶端固定套接在顶杆(1307)的外部，收集箱(1301)的正面连通有排液管(1311)，排液管(1311)的管线上设有排液阀(1312)。
9.根据权利要求1所述的一种节能环保化工行业污水处理系统，其特征在于：所述自动排液装置(15)包括排液套筒(1501)，挡板(610)固定套接在排液套筒(1501)的外部，空心漂浮圈(609)活动套接在排液套筒(1501)的外部，排液套筒(1501)的侧面开设有进液孔(1502)，排液套筒(1501)的顶面上固定穿插有密封管(1503)，密封管(1503)的顶端与输液管(14)的端部固定连通，排液套筒(1501)内腔的底面通过密封弹簧(1504)传动连接有升降滑块(1505)，升降滑块(1505)与排液套筒(1501)的内壁滑动连接，升降滑块(1505)的顶面连接有塞子(1506)，塞子(1506)的顶端活动插接在密封管(1503)的内部，升降滑块(1505)的底面连接有应变绳(1507)，应变绳(1507)的另一端延伸至排液套筒(1501)的外部并连接有应变球(1508)。
说明书
一种节能环保化工行业污水处理系统
技术领域
本发明涉及化工行业污水处理设备领域，更具体地说，涉及一种节能环保化工行业污水处理系统。
背景技术
化工行业就是从事化学工业生产和开发的企业和单位的总称，包含化工、炼油、冶金、能源、轻工、石化、环境、医药、环保和军工等部门从事工程设计、精细与日用化工、能源及动力、技术开发、生产技术管理和科学研究等方面的行业，化工行业污水就是在化工行业生产中排放出的工艺废水、冷却水、废弃洗涤水、设备及场地冲洗水等废水，这些废水中含有多种组分的有机物和无机盐，如果不经过处理而直接进行排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产，因此需要使用节能环保化工行业污水处理系统对污水进行处理，现有节能环保化工行业污水处理系统由调节池、中和反应池、沉淀池、生物处理池、泥水分离池、气浮池、清水池构成，使用时，化工污水依次经过调节池、中和反应池、沉淀池、生物处理池、泥水分离池、气浮池的处理后排入清水池，完成对化工工业污水的处理。
但是，现有节能环保化工行业污水处理系统缺少污水预处理装置，不能够对污水进行预处理，污水中的有机物完全依靠生物处理池进行降解，需要生物降解的有机物过多，导致生物处理池的工作负荷很大，降解速度慢，严重制约了污水的处理速度，因此亟需设计一种节能环保化工行业污水处理系统。
发明内容
1.要解决的技术问题
针对现有技术中存在的现有节能环保化工行业污水处理系统缺少污水预处理装置，不能够对污水进行预处理，污水中的有机物完全依靠生物处理池进行降解，需要生物降解的有机物过多，导致生物处理池的工作负荷很大，降解速度慢，严重制约了污水的处理速度的问题，本发明的目的在于提供一种节能环保化工行业污水处理系统，它可以很好的解决背景技术中提出的问题。
2.技术方案
为解决上述问题，本发明采用如下的技术方案。
一种节能环保化工行业污水处理系统，包括预处理塔，所述预处理塔的内部设有液面监视装置，液面监视装置的内部设有分离装置，预处理塔的内部设有位于分离装置上方的缓冲装置，预处理塔的内壁连接有弧形板，弧形板的右侧面设有液面控制装置，液面控制装置的右侧面连接有出水管，出水管的另一端延伸至预处理塔的外部，预处理塔的左侧面上固定穿插有进水管，进水管的右端延伸至预处理塔的内部并连接有过滤装置，进水管的管线上设有进水阀，过滤装置的底面连接有导料管，导料管的另一端延伸至预处理塔的外部并连接有集料装置，集料装置与预处理塔的左侧面连接，预处理塔的右侧面连接有收集装置，收集装置的右侧面连接有输液管，输液管的另一端从预处理塔的顶部延伸至预处理塔的内部并连接有自动排液装置，预处理塔的内部从下到上依次填充有高密度有机层、待处理污水、低密度有机层，预处理塔的正面连通有放料管，放料管与液面监视装置下方的空腔连通，放料管的管线上设有放料阀。
优选的，所述液面监视装置包括分隔板、导电承接板和提示灯，分隔板与预处理塔的内壁固定连接，分隔板的底面连接有弹性管，弹性管的底端连接有配重球，分隔板的顶面通过顶起弹簧传动连接有升降活塞，升降活塞与预处理塔的内壁滑动连接，升降活塞的顶面开设有锥形孔，锥形孔的内壁连接有导电触板，升降活塞的底面连接有牵引绳，牵引绳的另一端贯穿分隔板并延伸至弹性管的内部且与配重球连接;导电承接板固定套设在分离装置的外部，提示灯固定安装在预处理塔的正面上。
优选的，所述分离装置包括锥形积液箱，锥形积液箱与预处理塔的内壁固定连接，导电承接板固定套接在锥形积液箱的外部，锥形积液箱内腔的底面连接有锥形固定箱，锥形固定箱的顶面开设有活动孔，锥形固定箱的底端连通有分离管，分离管的底端延伸至锥形积液箱的外部，锥形固定箱的内部设有锥形橡胶塞，锥形橡胶塞与锥形固定箱的内壁接触连接，锥形橡胶塞的顶面连接有定位板，定位板的顶面连接有T型轨道，T型轨道的外部滑动卡接有扣合活动件，定位板的顶面通过预压弹簧与锥形固定箱内腔的顶面连接，锥形固定箱的顶面连接有支撑板，支撑板的正面连接有固定轴，固定轴的外部活动套接有L型力臂，L型力臂的一端穿过活动孔并与扣合活动件活动连接，L型力臂的另一端连接有转接绳，转接绳的中部连接有施力绳，施力绳的另一端连接有漂浮子。
优选的，所述缓冲装置包括滑杆，滑杆的顶端与预处理塔内腔的顶面连接，滑杆的底端与锥形积液箱的内壁连接，滑杆的外部活动套接有两个缓冲板，弧形板位于两个缓冲板之间，缓冲板与预处理塔的内壁滑动连接，缓冲板上开设有固定孔，滑杆的外部活动套接有两组缓冲弹簧，两组缓冲弹簧均有一个端部与缓冲板连接，一组缓冲弹簧的另一个端部与预处理塔内腔的顶面连接，另一组缓冲弹簧的另一个端部与锥形积液箱的内壁连接。
优选的，所述液面控制装置包括固定块和挡板，固定块的左端与弧形板的右侧面连接，固定块的右端固定套接在出水管的左端上，固定块的内部开设有锥形通孔，锥形通孔与出水管连通，锥形通孔的内部设有锥形密封塞，锥形密封塞的底端连接有受力杆，受力杆的底端连接有受力板，受力杆的外部活动套接有施力弹簧，施力弹簧的顶端与固定块的底面连接，施力弹簧的底端与受力板的顶面连接，锥形密封塞的顶面连接有传动绳，传动绳的另一端连接有U型传动杆，U型传动杆的端部连接有空心漂浮圈，空心漂浮圈活动套接在自动排液装置的外部;挡板固定套接在自动排液装置的外部。
优选的，所述过滤装置包括过滤箱，过滤箱的左侧面与预处理塔的内壁连接，过滤箱的底面与导料管的顶端连通，进水管的右端固定穿插在过滤箱的左侧面上，过滤箱内腔的左侧面固定连接有固定套管，固定套管的右端活动套接有L型伸缩杆，L型伸缩杆的外部活动套接有顶紧弹簧，顶紧弹簧的左端与过滤箱的内壁连接，顶紧弹簧的另一端与L型伸缩杆上的竖杆连接，L型伸缩杆的另一端连接有定位块，定位块的右侧面活动套接有旋转轴，旋转轴的另一端固定套接有转换扇叶，转换扇叶的右侧面固定连接有刷子，过滤箱的右端连接有滤网，滤网的左侧面与刷子的右侧面接触连接，过滤箱内腔的底面连接有导向条，导向条的右侧面与滤网的左侧面接触连接。
优选的，所述集料装置包括外壳，外壳的右侧面与预处理塔的左侧面连接，外壳的正面开设有轨道槽，外壳的正面设有示意灯，轨道槽的顶面开设有穿插孔，外壳内腔底面的中部连接有导电块，外壳内腔的底面通过称量弹簧传动连接有集料箱，集料箱与外壳的内壁滑动连接，集料箱底面的中部连接有导电触头，导电触头位于导电块的正上方，集料箱的顶面连接有弹力软管，弹力软管的顶端穿过穿插孔并与导料管的底端连通，集料箱的正面连通有排渣管，排渣管的前端穿过轨道槽并延伸至外壳的外部，排渣管的管线上设有排渣阀。
优选的，所述收集装置包括收集箱，收集箱的左侧面与预处理塔的右侧面连接，收集箱的内壁连接有限位块，收集箱内腔的顶面连接有导电板，收集箱的顶面上固定穿插有警示灯，警示灯的底端连接有导电弹片，导电弹片与导电板相对应，收集箱的内壁固定连接有固定隔板，固定隔板上活动穿插有顶杆，顶杆的底端连接有漂浮板，顶杆的外部活动套接有复位弹簧，复位弹簧的顶端与固定隔板的底面连接，复位弹簧的底端与漂浮板的顶面连接，顶杆的外部活动套接有密封波纹管，密封波纹管的底端与固定隔板的顶面连接，密封波纹管的顶端固定套接在顶杆的外部，收集箱的正面连通有排液管，排液管的管线上设有排液阀。
优选的，所述自动排液装置包括排液套筒，挡板固定套接在排液套筒的外部，空心漂浮圈活动套接在排液套筒的外部，排液套筒的侧面开设有进液孔，排液套筒的顶面上固定穿插有密封管，密封管的顶端与输液管的端部固定连通，排液套筒内腔的底面通过密封弹簧传动连接有升降滑块，升降滑块与排液套筒的内壁滑动连接，升降滑块的顶面连接有塞子，塞子的顶端活动插接在密封管的内部，升降滑块的底面连接有应变绳，应变绳的另一端延伸至排液套筒的外部并连接有应变球。
3.有益效果
相比于现有技术，本发明的优点在于：
通过过滤装置对进入预处理塔的污水进行过滤，使污水中的固体颗粒能够被滤除，通过导料管，使过滤装置滤除的固体颗粒能够集中在集料装置的内部，通过集料装置收集固体颗粒并对工作人员进行提醒，方便工作人员集中处理固体颗粒，通过液面控制装置对预处理塔内部的液面进行控制，使预处理塔内部的液面保持恒定，通过缓冲装置和弧形板的配合消耗污水的动能，使污水能够在预处理塔的内部逐渐分层，通过分离装置，使高密度有机层足够多时能够自动进入液面监视装置下方的空腔，通过液面监视装置对其下方空腔内高密度有机层的液面进行监控，使液面监视装置下方空腔内高密度有机层的液面高度达到最高点时能够对工作人员进行提醒，方便工作人员分离高密度有机层，通过自动排液装置对低密度有机层的量进行监控，使低密度有机层足够多时能够自动通过输液管进入收集装置，通过收集装置对其内部的液面进行监控，使收集装置内低密度有机层的液面高度达到最高点时能够对工作人员进行提醒，方便工作人员分离低密度有机层，通过对高密度有机层、待处理污水和低密度有机层进行分离，使待处理污水内部有机物的含量大幅度降低，有效减少了待处理污水内部需要生物降解的有机物的量，降低了生物处理池的工作负荷，使降解速度增加，降解速度快，提高了污水的处理速度。（发明人达强）
