申请日2019.08.19
公开(公告)日2019.10.22
IPC分类号C02F1/40
摘要
油脂加工废水吸油毡辅助漂浮装置，包括支柱、浮球、连接杆、上层卡槽、上层吸油毡、橡胶棍、下层吸油毡、下层卡槽、支杆和重块，所述上层吸油毡左右两侧各卡入到上层卡槽里，且上层卡槽上设有螺栓将上层吸油毡固定在上层卡槽里，上层卡槽侧面安装连接杆，连接杆侧面安装浮球，上层卡槽下安装支柱，支柱下安装下层卡槽，下层吸油毡左右两侧各卡在下层卡槽里，下层卡槽外设有螺钉，螺钉将下层吸油毡固定在下层卡槽里，下层卡槽侧面安装支杆，支杆侧面安装重块，上层吸油毡下设有橡胶棍，橡胶棍下端安装在下层吸油毡上;本发明的优点是：浮球能使上层卡槽保持位于水面，使上层吸油毡吸附水面的废油。
权利要求书

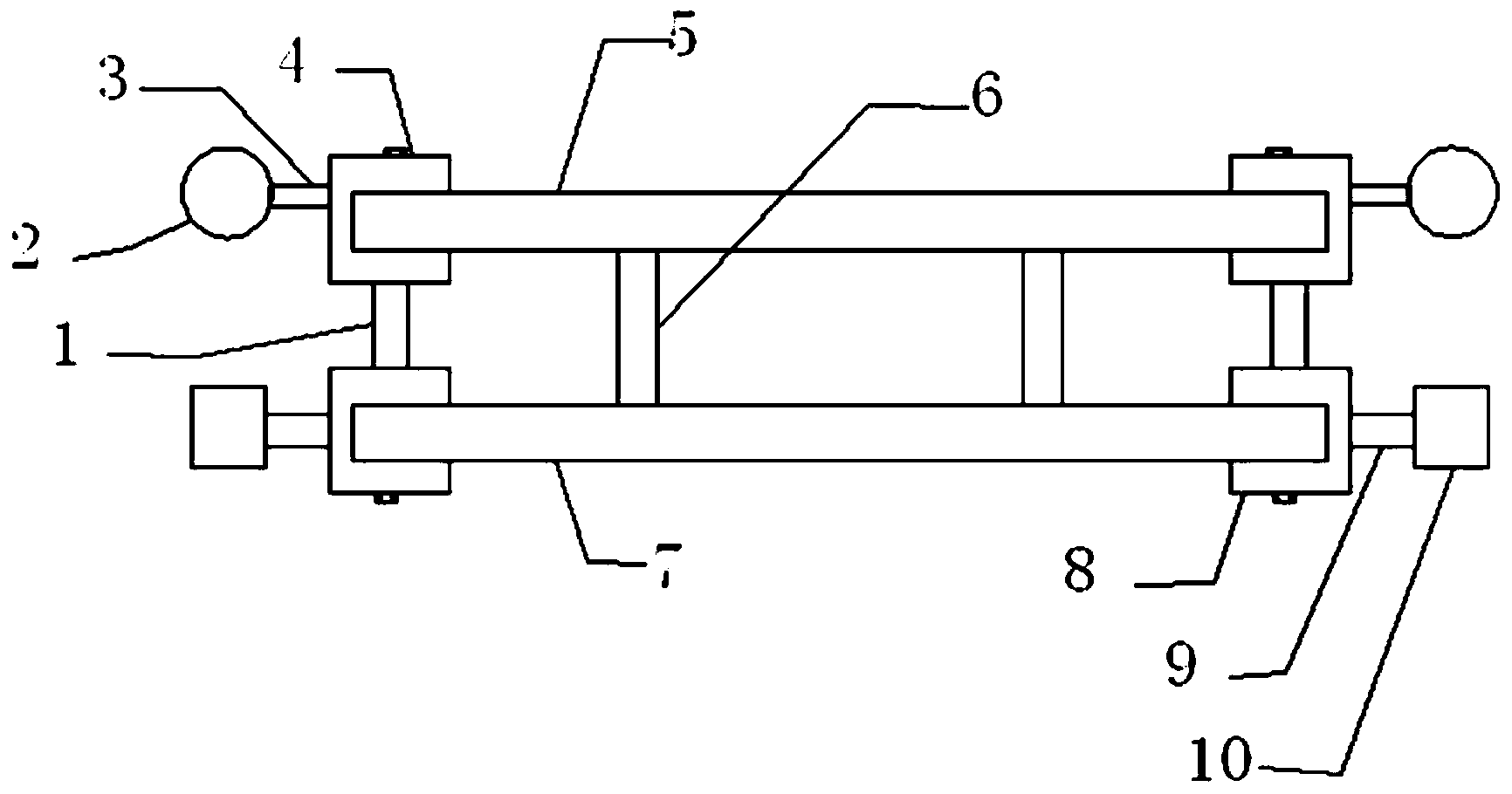

1.油脂加工废水吸油毡辅助漂浮装置，包括支柱(1)、浮球(2)、连接杆(3)、上层卡槽(4)、上层吸油毡(5)、橡胶棍(6)、下层吸油毡(7)、下层卡槽(8)、支杆(9)和重块(10)，其特征是：所述上层吸油毡(5)左右两侧各卡入到上层卡槽(4)里，且上层卡槽(4)上设有螺栓将上层吸油毡(5)固定在上层卡槽(4)里，上层卡槽(4)侧面安装连接杆(3)，连接杆(3)侧面安装浮球(2)，上层卡槽(4)下安装支柱(1)，支柱(1)下安装下层卡槽(8)，下层吸油毡(7)左右两侧各卡在下层卡槽(8)里，下层卡槽(8)外设有螺钉，螺钉将下层吸油毡(7)固定在下层卡槽(8)里，下层卡槽(8)侧面安装支杆(9)，支杆(9)侧面安装重块(10)，上层吸油毡(5)下设有橡胶棍(6)，橡胶棍(6)下端安装在下层吸油毡(7)上。
2.根据权利要求1所述的油脂加工废水吸油毡辅助漂浮装置，其特征是：两个所述上层卡槽(4)对称设置。
3.根据权利要求1所述的油脂加工废水吸油毡辅助漂浮装置，其特征是：两个所述浮球(2)对称安装。
说明书
油脂加工废水吸油毡辅助漂浮装置
技术领域
本发明涉及油脂加工废水吸油毡辅助漂浮装置，属于废水处理设备技术领域。
背景技术
毛油是一种以中性油脂为主要成分，且混有非甘油三酸酯组分阶段的混合物。在毛油加工的过程中会产生大量的废水，且废水中存在废油，需要对其进行水油分离，一般在分离前，会先将毡布投入到废水箱中，并且将毡布固定在废水箱水面上，但是目前都是用夹子将吸油毡夹持固定，导致吸油毡有时候都碰不到水面。为了解决上述困难，需要开发一款吸油毡辅助漂浮的装置。
发明内容
本发明的目的是提供油脂加工废水吸油毡辅助漂浮装置。
本发明要解决的问题是目前都是用夹子将吸油毡夹持固定，导致吸油毡有时候都碰不到水面的问题。
为实现本发明的目的，本发明采用的技术方案是：
油脂加工废水吸油毡辅助漂浮装置，包括支柱、浮球、连接杆、上层卡槽、上层吸油毡、橡胶棍、下层吸油毡、下层卡槽、支杆和重块，所述上层吸油毡左右两侧各卡入到上层卡槽里，且上层卡槽上设有螺栓将上层吸油毡固定在上层卡槽里，上层卡槽侧面安装连接杆，连接杆侧面安装浮球，上层卡槽下安装支柱，支柱下安装下层卡槽，下层吸油毡左右两侧各卡在下层卡槽里，下层卡槽外设有螺钉，螺钉将下层吸油毡固定在下层卡槽里，下层卡槽侧面安装支杆，支杆侧面安装重块，上层吸油毡下设有橡胶棍，橡胶棍下端安装在下层吸油毡上。
两个所述上层卡槽对称设置。
两个所述浮球对称安装。
本发明的优点是：重块能使下层卡槽保持位于水面下，使下层吸油毡能吸附水面下的废油，浮球能使上层卡槽保持位于水面，使上层吸油毡吸附水面的废油，橡胶棍能使上层吸油毡和下层吸油毡保持稳固的舒展状态，提高吸油效率。（发明人孙海燕;陈小娥;方旭波;池海波;余辉）
