申请日2015.06.19
公开(公告)日2015.12.23
IPC分类号C02F103/32; C02F9/14
摘要
本实用新型公开了一种果汁废水处理系统，其特征在于：包括格栅井(1)，连接初沉池(2)，通过水泵与调节池(3)连接，进入气浮装置(4)，气浮装置(4)与自动加药机(13)连接，另与中间水池(5)连接，进入UASB厌氧反应器(6)，再与生物选择池(7)连接，又与接触氧化池(8)连接，进入好氧池，再进入二沉池(9)，再进入消毒池(10)，消毒池(10)与消毒装置(11)连接;初沉池(2)、UASB厌氧反应器(6)及二沉池(9)与污泥浓缩池(14)连接，污泥浓缩池(14)通过螺杆泵与污泥脱水机(15)连接，脱出的上清液回流至调节池(3)中。本实用新型有效处理果汁废水，减少疾病，增进健康，改善生态环境。

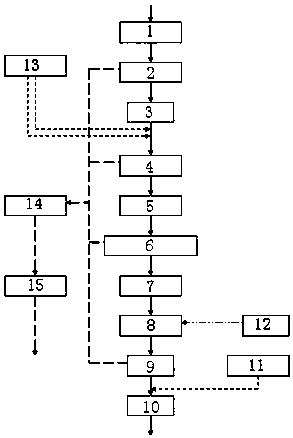

摘要附图
权利要求书
1.一种果汁废水处理系统，其特征在于：包括格栅井(1)，连接初沉池(2)，通过水泵与调节池(3)连接，进入气浮装置(4)，气浮装置(4)与自动加药机(13)连接，另与中间水池(5)连接，进入UASB厌氧反应器(6)，再与生物选择池(7)连接，又与接触氧化池(8)连接，进入好氧池，再进入二沉池(9)，再进入消毒池(10)，消毒池(10)与消毒装置(11)连接;初沉池(2)、UASB厌氧反应器(6)及二沉池(9)与污泥浓缩池(14)连接，污泥浓缩池(14)通过螺杆泵与污泥脱水机(15)连接，脱出的上清液回流至调节池(3)中。
2.如权利要求1所述的一种果汁废水处理系统，其特征在于：所述格栅井(1)包括人工格栅和机械格栅。
3.如权利要求1所述的一种果汁废水处理系统，其特征在于：所述气浮装置(4)采用加压溶气回流气浮，回流量为30%～50%。
4.如权利要求1所述的一种果汁废水处理系统，其特征在于：所述UASB厌氧反应器(6)还与气柜、脱硫系统连接。
5.如权利要求1所述的一种果汁废水处理系统，其特征在于：所述接触氧化池(8)与鼓风机(12)连接。
说明书
一种果汁废水处理系统
技术领域
本实用新型属于环保领域污水处理装置，具体地涉及一种果汁废水处理系统。
背景技术
果汁废水主要来自冲洗水果、粉碎、榨汁等工序，罐装工段的洗瓶、灭菌、破瓶损耗和地面冲洗等环节。废水中含有较高浓度的糖类、果胶、果渣及水溶物和纤维素、果酸、单宁、矿物盐等。果汁废水中含有的糖类主要为果糖、葡萄糖、蔗糖，三者所占的比例为2：1：1。废水中含有大量的有机酸，不同的生产工艺阶段，所产生的废水具有不同的特点，即使在同一阶段，废水水质也因产品不同而差异较大。
发明内容
本实用新型的目的在于提供一种果汁废水处理系统，有效处理果汁废水，减少疾病，增进健康，改善生态环境。
本实用新型的目的及解决其主要技术问题是采用以下技术方案来实现的：一种果汁废水处理系统，包括格栅井1，连接初沉池2，通过水泵与调节池3连接，进入气浮装置4，气浮装置4与自动加药机13连接，另与中间水池5连接，进入UASB厌氧反应器6，再与生物选择池7连接，又与接触氧化池8连接，进入好氧池，再进入二沉池9，再进入消毒池10，消毒池10与消毒装置11连接;初沉池2、UASB厌氧反应器6及二沉池9与污泥浓缩池14连接，污泥浓缩池14通过螺杆泵与污泥脱水机15连接，脱出的上清液回流至调节池3中。
所述格栅井1包括人工格栅和机械格栅。
所述气浮装置4采用加压溶气回流气浮，回流量为30%～50%。
所述UASB厌氧反应器6还与气柜、脱硫系统连接。
所述接触氧化池8与鼓风机12连接。
本实用新型与现有技术相比具有明显的优点和有益效果。由以上技术方案可知，本实用新型有效处理果汁废水，减少疾病，增进健康，改善生态环境。
