申请日2015.02.13
公开(公告)日2015.08.26
IPC分类号C02F103/04; C02F9/02
摘要
本实用新型涉及净水机技术领域，具体涉及一种具有强排保护功能的无废水净水机，包括通过管道依次连接的前置过滤器、进水电磁阀、增压泵、滤芯机构和RO膜，前置过滤器与原水管线连接，RO膜的浓水出口连接有浓水出水管，浓水出水管设置有循环泵，浓水出水管的出口端分别连接有浓水回水管和生活用水管线，浓水回水管的出水端与增压泵的出水端连接，浓水回水管设置有单向阀;强排保护管线设置有常闭电磁阀，常开电磁阀、常闭电磁阀、增压泵和循环泵分别与电控装置电连接。该净水机能实现在制取纯水时浓水不必排出，达到无废水排放的功能，当使用生活用水时，浓水被合理使用。
权利要求书
1.一种具有强排保护功能的无废水净水机，其特征在于：包括通过管道依次连接的前置过滤器、进水电磁阀、增压泵、滤芯机构和RO膜，所述净水机还包括有循环泵、单向阀、常开电磁阀、常闭电磁阀、高压开关、储水桶和后置过滤器，
所述前置过滤器与原水管线连接，所述RO膜的净水出口连接有净水出水管，净水出水管的出口端分别连接有纯水管和净水回水管，净水回水管沿水流方向依次设置有所述常开电磁阀和所述单向阀，净水回水管的出口端连接于所述进水电磁阀的出水端，纯水管沿水流方向依次设置有所述常闭电磁阀、所述单向阀和所述后置过滤器，后置过滤器的出水端连接有纯水龙头，所述后置过滤器的进水端的纯水管通过储水管道与所述储水桶连接;所述高压开关设置于所述储水管道;
所述RO膜的浓水出口连接有浓水出水管，浓水出水管设置有所述循环泵，浓水出水管的出口端分别连接有浓水回水管、生活用水管线和强排保护管线，浓水回水管的出水端与所述增压泵的出水端连接，浓水回水管设置有所述单向阀，生活用水管线的出水端连接有生活用水龙头，强排保护管线设置有所述常闭电磁阀, 强排保护管线的常闭电磁阀出水口与下水管道连接;
所述净水机还包括有电控装置，所述进水电磁阀、所述高压开关、所述常闭电磁阀、所述常开电磁阀、所述增压泵和所述循环泵分别与所述电控装置电连接。
2. 根据权利要求1所述的一种具有强排保护功能的无废水净水机，其特征在于：所述净水机还包括有用于清洗RO膜的清洗液，清洗液为食品级的柠檬酸或白醋。
3.根据权利要求1或2所述的一种具有强排保护功能的无废水净水机，其特征在于：所述滤芯机构包括依次串联连接的一级滤芯、二级滤芯和三级滤芯。
4.根据权利要求3所述的一种具有强排保护功能的无废水净水机，其特征在于：所述一级滤芯为孔径20μm的折纸滤芯，所述二级滤芯为活性炭滤芯，所述三级滤芯为PP棉滤芯，所述后置过滤器为后置活性炭滤芯。
5.根据权利要求1或2所述的一种具有强排保护功能的无废水净水机，其特征在于：所述滤芯机构包括并联连接的二级复合滤芯和三级复合滤芯，所述二级复合滤芯、所述三级复合滤芯的出水端分别与所述RO膜的进水端连接，所述前置过滤器为孔径20μm的折纸滤芯。
6.根据权利要求5所述的一种具有强排保护功能的无废水净水机，其特征在于：所述二级复合滤芯、所述三级复合滤芯均为活性炭和PP棉的复合滤芯，该复合滤芯的外层为孔径1-5μm的PP棉，PP棉内填充有烧结活性炭。
说明书
一种具有强排保护功能的无废水净水机
技术领域
本实用新型涉及净水机技术领域，具体涉及一种具有强排保护功能的无废水净水机。
背景技术
RO逆渗透膜直饮机又叫RO逆渗透膜净水机，RO英文全称为: Reverse Osmosis即逆渗透，RO逆渗透膜净水机是利用逆渗透原理进行水处理，净水机中设置有逆渗透膜滤筒，滤筒内装有逆渗透膜滤芯，在一定的压力下，水分子可以通过RO膜，而水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质无法透过RO膜，从而使一部分水透过RO膜分离出来，未透过的水因溶质增加形成浓水。逆渗透膜净水机早期用于海水及苦咸水淡化，锅炉给水、废水处理等工业领域，近年来被引入到民用领域。
逆渗透处理技术虽然有很多优点，但其在生产净水的同时，产生了一部分浓水，通常RO膜的净水/废水比为1:3，也就是说，经过一 次提纯过滤后，产生的浓水是净水的3倍左右。
以往的逆渗透膜净水机都是浓水排放型，即将一次提纯过滤后的浓水当作废水直接排放掉，这的确是一种很大的浪费，特别是小型的家用、商用净水机，其原水是自来水，经过一次净化过滤产生的浓水的水质并非比原水差，还有利用的价值，还可以进一步被二次、三次深度提纯，若将浓水当作废水直接排放，不仅会增加净水成本，而且对水资源来说也是一种浪费。
发明内容
本实用新型的目的是针对现有技术中的上述不足，提供一种具有强排保护功能的无废水净水机，该净水机能实现在制取纯水时浓水不必排出，达到无废水排放的功能，还能有效延长RO膜的使用寿命，并且降低纯水的TDS值，纯水质量高，还可有效地提高生活用水的流量。
本实用新型的目的通过以下技术方案实现。

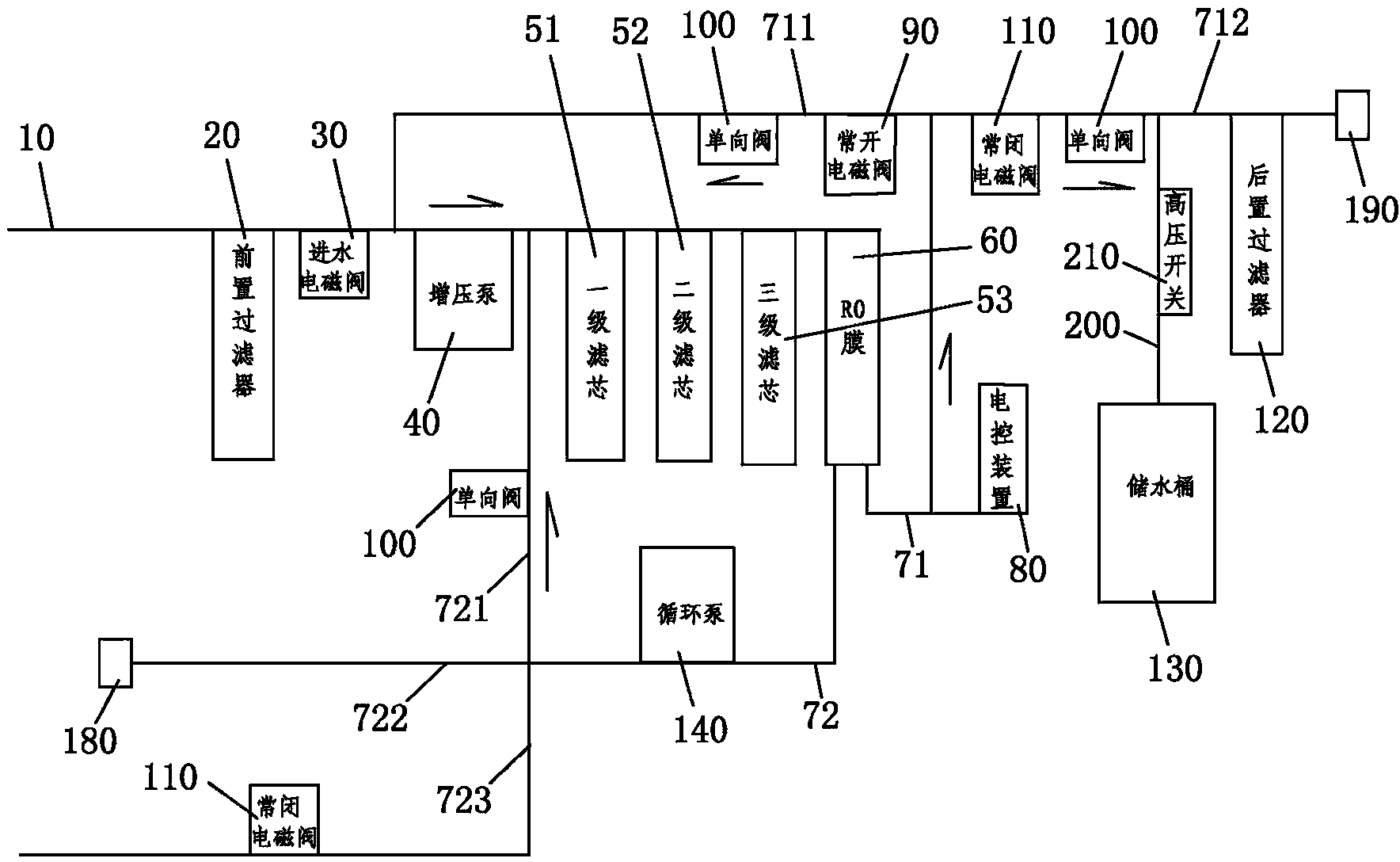

一种具有强排保护功能的无废水净水机，包括通过管道依次连接的前置过滤器、进水电磁阀、增压泵、滤芯机构和RO膜，所述净水机还包括有循环泵、单向阀、常开电磁阀、常闭电磁阀、高压开关、储水桶和后置过滤器，
所述前置过滤器与原水管线连接，所述RO膜的净水出口连接有净水出水管，净水出水管的出口端分别连接有纯水管和净水回水管，净水回水管沿水流方向依次设置有所述常开电磁阀和所述单向阀，净水回水管的出口端连接于所述进水电磁阀的出水端，纯水管沿水流方向依次设置有所述常闭电磁阀、所述单向阀和所述后置过滤器，后置过滤器的出水端连接有纯水龙头，所述后置过滤器的进水端的纯水管通过储水管道与所述储水桶连接;所述高压开关设置于所述储水管道;
所述RO膜的浓水出口连接有浓水出水管，浓水出水管设置有所述循环泵，浓水出水管的出口端分别连接有浓水回水管、生活用水管线和强排保护管线，浓水回水管的出水端与所述增压泵的出水端连接，浓水回水管设置有所述单向阀，生活用水管线的出水端连接有生活用水龙头，强排保护管线设置有所述常闭电磁阀, 强排保护管线的常闭电磁阀出水口与下水管道连接;
所述净水机还包括有电控装置，所述进水电磁阀、所述高压开关、所述常闭电磁阀、所述常开电磁阀、所述增压泵和所述循环泵分别与所述电控装置电连接。
所述净水机的循环水通过RO膜表面单位时间的通量为2.0L/min。
所述净水机还包括有用于清洗RO膜的清洗液，清洗液为食品级的柠檬酸或白醋。
所述滤芯机构包括依次串联连接的一级滤芯、二级滤芯和三级滤芯。
所述一级滤芯为孔径20μm的折纸滤芯，所述二级滤芯为活性炭滤芯，所述三级滤芯为PP棉滤芯，所述后置过滤器为后置活性炭滤芯。
所述滤芯机构包括并联连接的二级复合滤芯和三级复合滤芯，所述二级复合滤芯、所述三级复合滤芯的出水端分别与所述RO膜的进水端连接，所述前置过滤器为孔径20μm的折纸滤芯。
所述一级滤芯为孔径20μm的折纸滤芯，所述二级复合滤芯、所述三级复合滤芯均为活性炭和PP棉的复合滤芯，该复合滤芯的外层为孔径1-5μm的PP棉，PP棉内填充有烧结活性炭。
本实用新型的有益效果：
(1)本实用新型实现在制取纯水时浓水不必排出，在使用生活用水时，浓水被合理使用。
浓水并非废水，它是经过PP棉及活性炭过滤过的水，并且优于自来水，浓水成为循环水被多次提纯，当使用生活用水时自来水将循环水逐步稀释后被合理使用，从而达到无废水排放的功能。传统理论上讲，随着制取纯水的数量逐步增加，循环水的浓度也随之增加，高浓度循环水会影响RO膜的使用寿命，同时也会影响纯水水质(纯水TDS值升高)。本净水机非但没有使RO膜使用寿命受到影响反而有效地延长了RO膜使用寿命，并且不影响纯水产水质量。原因如下：
A、 通过改变增压泵的位置，直接给整个循环系统增压;去掉浓水管线上的限流阀从而具备了浓水开放式流动的条件，增加循环泵使循环水以每分钟2升的流量快速循环，制水的同时以大通量循环水来冲洗RO膜表面，使水中的钙、镁离子及胶体附着RO膜表面的几率大大降低，从而达到了一边制水一边冲洗的功能。
B、因为增加了大通量循环系统，净水机其自身具备了药物清洗RO膜的功能，在传统机型使用时水中的钙、镁离子及胶体一旦堵塞RO膜时，产水量严重不足，只能更换RO膜。而本净水机可对RO膜进行药物清洗，以此来延长RO膜的使用寿命。经药物清洗后的RO膜其产水量完全达到新RO膜的水平，与传统机型相比其使用寿命延长3倍以上。
C、因为有了大流量循环系统的存在，净水机在制水时循环水在循环泵作用下，水流通过RO膜表面的流量和流速是传统机型的3倍，(以100加仑RO膜为例：传统机型浓水排放量为600--700毫升/分钟，即浓水通过RO膜表面单位时间的通量，本净水机的浓水通过RO膜表面单位时间的通量为2000毫升/分钟)由于通量增大，所以制出纯水的TDS值相对传统机型要低。
(2)本实用新型可有效地提高RO膜前预处理滤芯的使用寿命。原因如下：
A、由于采用旁路管线后，通过净水机水管流量减少一倍，所以对RO膜前预处理滤芯的寿命延长了一倍。
B、改变RO膜前预处理滤芯PP棉和活性炭的结构及排列方式，原第一级滤芯为5微米孔径PP棉滤芯，第三级滤芯为1微米孔径PP棉滤芯，由于二级滤芯孔径相差不大，在实际过滤水中杂质时，第一级滤芯与第三级滤芯的寿命相差很大，本实用新型第一级滤芯采用孔径20微米折纸滤芯且为串联关系，其作用在于过滤原水中较大颗粒物质，使整套过滤系统起到先粗滤后细滤作用，并且折纸滤芯较PP棉滤芯其表面积增加数倍故而延长了使用寿命。所述二级滤芯、三级滤芯为复合滤芯，所述复合滤芯的结构为外层为孔径1—5微米的PP棉滤料，其作用为过滤原水中较小颗粒物质，内层为烧结活性炭，其主要作用为吸附原水中的余氯，烧结活性炭比较颗粒碳其吸附能力更强可达2倍以上。将二级复合滤芯、三级复合滤芯采用并联连接更能有效发挥其功效。通过改变连接方式及改变滤芯结构可最大提高RO膜前预处理的功效及使用寿命。
(3)本实用新型的无废水逆渗透净水机增加了强排保护功能，当生活用水使用量偏少时，即：连续制取纯水水量6升而生活用水量未达到6升时(使用生活用水水量达到6升时即可将水机里的浓水完全置换为原水)通过电控装置打开强排保护电磁阀进行强制排放，排放6升后自动关闭强排保护电磁阀并且重新累计制水时间即制水量，以此来解决非正常使用净水机对RO膜的伤害，对RO膜起到保护作用。所述连续制取纯水6升作为强排保护节点，只是考虑到实际纯水用水量及纯水TDS值即纯水水质的关系而设定。
