申请日2015.02.13
公开(公告)日2015.08.26
IPC分类号C02F9/04
摘要
本实用新型公开一种工业废水处理系统，包括依次连接的格栅、集水池、第一反应池、第二反应池、斜管沉淀池和树脂吸附柱，第一反应池上设有第一石灰加药装置和第一氢氧化钠加药装置，第一反应池内的工业废水的pH值为8～9，第二反应池上设有第二石灰加药装置和第二氢氧化钠加药装置，第一反应池内的工业废水的pH值为10～10.5，斜管沉淀池设有反冲洗装置，斜管沉淀池和集水池连接，斜管沉淀池和污泥浓缩池连接。本实用新型对工业废水进行处理，无需添加造成二次污染的药物试剂，将工业废水中的重金属去除掉，保护环境的同时不会产生二次污染。
权利要求书
1.一种工业废水处理系统，其特征在于，包括依次连接的格栅、集 水池、第一反应池、第二反应池、斜管沉淀池和树脂吸附柱，所述第一 反应池上设有第一石灰加药装置和第一氢氧化钠加药装置，所述第一反 应池内的工业废水的pH值为8～9，所述第二反应池上设有第二石灰加药 装置和第二氢氧化钠加药装置，所述第一反应池内的工业废水的pH值为 10～10.5，所述斜管沉淀池设有反冲洗装置，所述斜管沉淀池和集水池 连接，所述斜管沉淀池和污泥浓缩池连接。
2.根据权利要求1所述的工业废水处理系统，其特征在于，所述集 水池与反应池之间设有第一提升泵。
3.根据权利要求1所述的工业废水处理系统，其特征在于，所述斜 管沉淀池和树脂吸附柱之间设有第二提升泵。
4.根据权利要求1所述的工业废水处理系统，其特征在于，所述反 冲洗装置与斜管沉淀池之间设有反冲泵。
说明书
一种工业废水处理系统
技术领域
本实用新型涉及一种废水处理系统，更具体涉及一种工业废水处理 系统。
背景技术
随着我国工业的发展，工业废水的排放量日益增加，达不到排放标 准的工业废水排入水体后，会污染地表水和地下水。我国的水资源并不 丰富，若按人口平均有径流量计算，只相当于世界人均值的四份之一。 而地表水和地下水的污染，将进一步使可供利用的水资源数量日益减少。
工业废水包括生产废水和生产污水，是指工业生产过程中产生的废 水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及 生产过程中产生的污染物。对工业废水的处理已经成为迫切需要解决的 问题。
实用新型内容
为了解决上述技术问题，本实用新型提供一种可处理工业废水中的 有害物质，减少其对环境的危害且不会产生二次污染的工业废水处理系 统。
为了达到上述技术效果，本实用新型的技术方案如下：

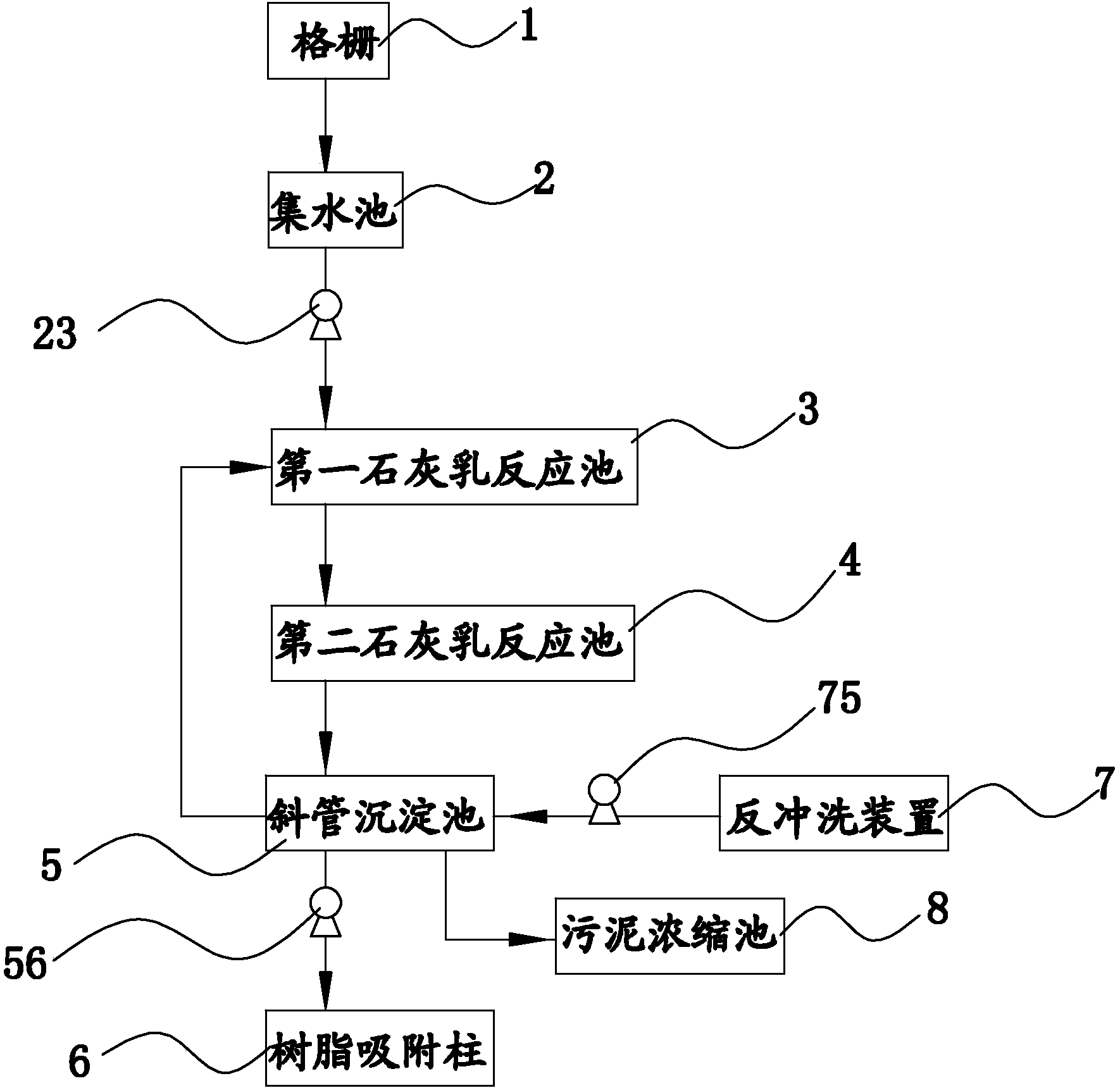

一种工业废水处理系统，包括依次连接的格栅、集水池、第一反应 池、第二反应池、斜管沉淀池和树脂吸附柱，第一反应池上设有第一石 灰加药装置和第一氢氧化钠加药装置，第一反应池内的工业废水的pH值 为8～9，第二反应池上设有第二石灰加药装置和第二氢氧化钠加药装置， 第一反应池内的工业废水的pH值为10～10.5，斜管沉淀池设有反冲洗装 置，斜管沉淀池和集水池连接，斜管沉淀池和污泥浓缩池连接。
在一些实施方式中，集水池与反应池之间设有第一提升泵。
在一些实施方式中，斜管沉淀池和树脂吸附柱之间设有第二提升泵。
在一些实施方式中，反冲洗装置与斜管沉淀池之间设有反冲泵。
其有益效果为：格栅将工业废水中的较大颗粒杂质去除;经过格栅 的工业废水进入集水池，在集水池内放置一段时间，使待处理的工业废 水水质、水量保持稳定的状态;通过第一石灰加药装置和第一氢氧化钠 加药装置将石灰乳和氢氧化钠加入第一反应池内，使第一反应池内的pH 值为8～9，使工业废水中的汞和砷形成沉淀物。通过第二石灰加药装置 和第二氢氧化钠加药装置将石灰乳和氢氧化钠第二反应池内的工业废水 的pH值为10～10.5，使工业废水中的铅、锌、镉和砷形成沉淀物;经过 第一反应池和第二反应池处理的工业废水排入到斜管沉淀池中，经过斜 管沉淀池将污泥沉淀物和清液分开，获得的清液进入树脂吸附柱内，进 行进一步的净化后排放，污泥沉淀物经过污泥浓缩池压缩成块运出。本 实用新型对工业废水进行处理，无需添加造成二次污染的药物试剂，将 工业废水中的重金属去除掉，保护环境的同时不会产生二次污染。
