申请日2015.02.13
公开(公告)日2015.09.16
IPC分类号C10K1/06; C02F1/40
摘要
本实用新型涉及一种生物质焦油废水综合利用系统，包括：设有富水区和富焦油区的废水池;喷淋塔，所述喷淋塔的废水出口通过管道通至废水池;水循环装置，所述水循环装置的入口位于富水区，出口连接喷淋塔的入口;气化炉;以及连接安装在气化炉和富焦油区之间的焦油回收装置。本实用新型通过在废水池内设置富焦油区和富水区而将焦油废水分离成废水和焦油，由水循环装置将废水输送至喷淋塔循环喷淋，由焦油回收装置将焦油输送回气化炉使用，实现了焦油与废水的分别回收利用，本系统使净化后的焦油废水无外排，焦油与废水二次循环利用，具有很好的环保性和一定的实用价值。本实用新型可应用于生物质燃气生产中焦油废水的综合利用。
权利要求书

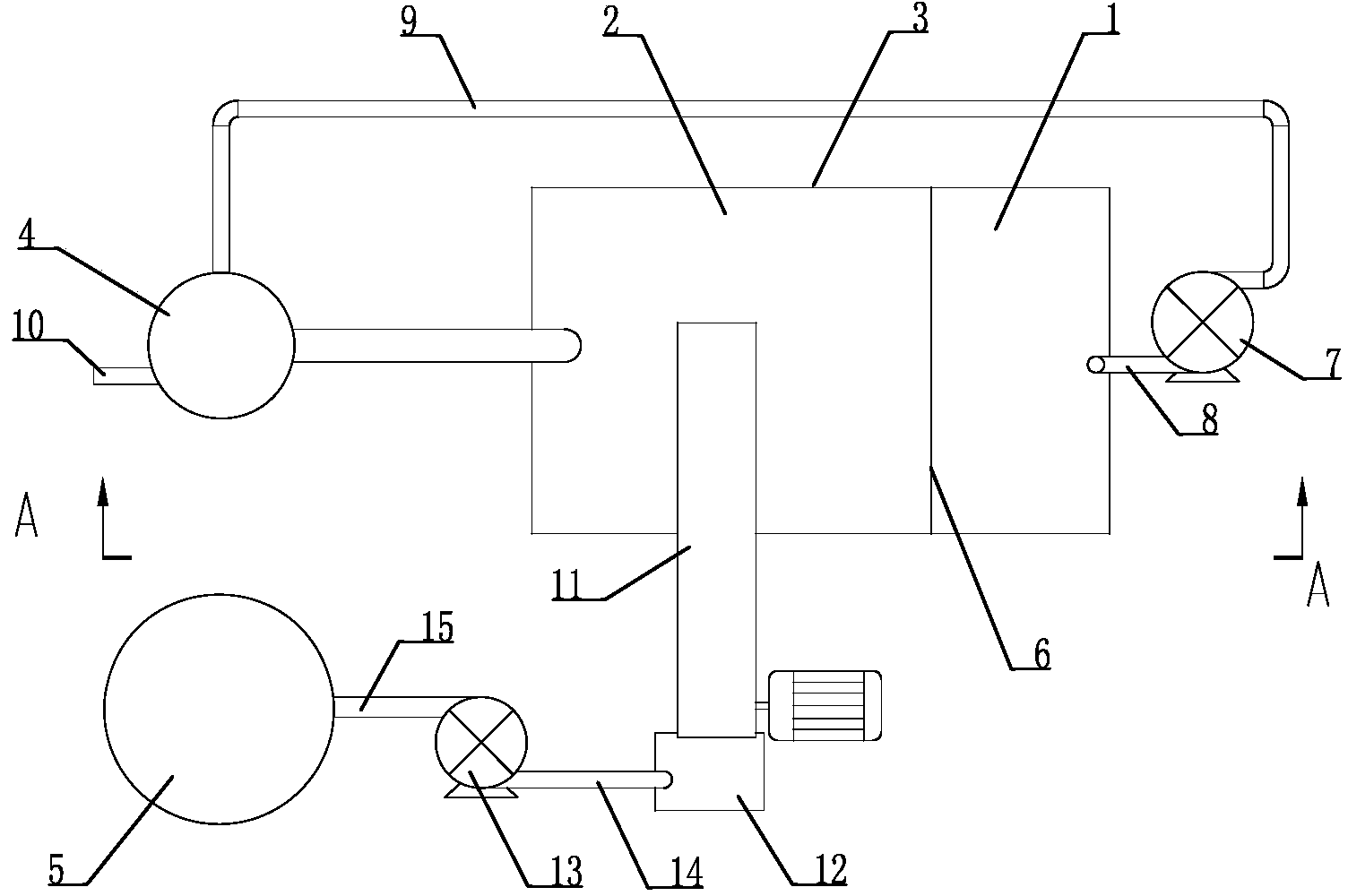

1.一种生物质焦油废水综合利用系统，其特征在于，包括：
设有富水区(1)和富焦油区(2)的废水池(3);
喷淋塔(4)，所述喷淋塔(4)的废水出口通过管道通至废水池(3);
水循环装置，所述水循环装置的入口位于富水区(1)，出口连接喷淋塔(4)的入口;
气化炉(5);
以及连接安装在气化炉(5)和富焦油区(2)之间的焦油回收装置。
2.根据权利要求1所述的生物质焦油废水综合利用系统，其特征在于：所述废水池(3)内设有过滤筛网(6)，所述过滤筛网(6)将废水池(3)分为富水区(1)和富焦油区(2)。
3.根据权利要求1或2所述的生物质焦油废水综合利用系统，其特征在于：所述水循环装置包括回水泵(7)，所述回水泵(7)的入口通过吸水管(8)接至富水区(1)，所述回水泵(7)的出口通过回水管(9)连接喷淋塔(4)。
4.根据权利要求1所述的生物质焦油废水综合利用系统，其特征在于：所述喷淋塔(4)外接有补水管(10)。
5.根据权利要求1或2所述的生物质焦油废水综合利用系统，其特征在于：所述焦油回收装置包括安装在富焦油区(2)的刮油机(11)、收集刮油机(11)产物的焦油储罐(12)和焦油输送泵(13)，所述焦油输送泵(13)的进口通过进焦油管(14)连接焦油储罐(12)，所述焦油输送泵(13)的出口通过出焦油管(15)连接气化炉(5)。
6.根据权利要求5所述的生物质焦油废水综合利用系统，其特征在于：所述出焦油管(15)接至气化炉(5)的氧化区。
7.根据权利要求1所述的生物质焦油废水综合利用系统，其特征在于：所述废水池(3)的底部设有渣料收集斗(16)，所述渣料收集斗(16)位于富焦油区(2)的正下方。
说明书
一种生物质焦油废水综合利用系统
技术领域
本实用新型涉及生物质燃气净化及焦油利用领域，特别是一种生物质焦油废水综合利用系统。
背景技术
在生物质燃气生产工艺中，生物质焦油是不可避免的副产物。特别是在生物质燃气喷淋水洗净化过程中，不可避免会产生大量的焦油废水混合物。
而目前生物质燃气工业供热应用中，因生产规模、技术发展程度、企业认知或处理成本等诸多因素，对于生物质气化炉产生的焦油废水均未进行分离处理、回收利用，而是直接外排或废弃，对气化技术整体工艺未进行资源综合优化配置，对副产品未采取好的回收利用办法，造成了二次能源的浪费。此外，焦油废水直接排放会严重污染空气、土壤、河流、植被等，造成了环境的破坏。
因此，如何综合处理焦油废水的技术有待开发。
实用新型内容
为了克服上述技术问题，本实用新型的目的在于提供一种简便高效的生物质焦油废水综合利用系统，减少了对环境的污染。
本实用新型所采用的技术方案是：
一种生物质焦油废水综合利用系统，包括：
设有富水区和富焦油区的废水池;
喷淋塔，所述喷淋塔的废水出口通过管道通至废水池;
水循环装置，所述水循环装置的入口位于富水区，出口连接喷淋塔的入口;
气化炉;
以及连接安装在气化炉和富焦油区之间的焦油回收装置。
作为本实用新型的进一步改进，所述废水池内设有过滤筛网，所述过滤筛网将废水池分为富水区和富焦油区。
作为本实用新型的进一步改进，所述水循环装置包括回水泵，所述回水泵的入口通过吸水管接至富水区，所述回水泵的出口通过回水管连接喷淋塔。
作为本实用新型的进一步改进，所述喷淋塔外接有补水管。
作为本实用新型的进一步改进，所述焦油回收装置包括安装在富焦油区的刮油机、收集刮油机产物的焦油储罐和焦油输送泵，所述焦油输送泵的进口通过进焦油管连接焦油储罐，所述焦油输送泵的出口通过出焦油管连接气化炉。
作为本实用新型的进一步改进，所述出焦油管接至气化炉的氧化区。
作为本实用新型的进一步改进，所述废水池的底部设有渣料收集斗，所述渣料收集斗位于富焦油区的正下方。
本实用新型的有益效果是：本实用新型通过在废水池内设置富焦油区和富水区而将焦油废水分离成废水和焦油，由水循环装置将废水输送至喷淋塔循环喷淋，由焦油回收装置将焦油输送回气化炉使用，实现了焦油与废水的分别回收利用，本系统使净化后的焦油废水无外排，焦油与废水二次循环利用，具有很好的环保性和一定的实用价值。
