申请日2015.02.13
公开(公告)日2015.09.09
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥干燥机绞龙结构，包括转轴，所述转轴上设置有螺旋的叶片，转轴内轴向设置有通道，转轴两端分别设置有所述通道的进出端，通道内设置有绕流板，转轴上于叶片之间设置有搅拌杆。本产品的绞龙结构能够在输送污泥过程中搅拌打散积聚结块的污泥，从而加快污泥干燥的速度，并且避免因为大块污泥的反作用力而发生倾斜或偏移，防止绞龙与炉胆因为碰撞而受损，而且绞龙内设置有通入加热空气，可保持绞龙处于高温状态，进一步提高污泥干燥的效率。
权利要求书

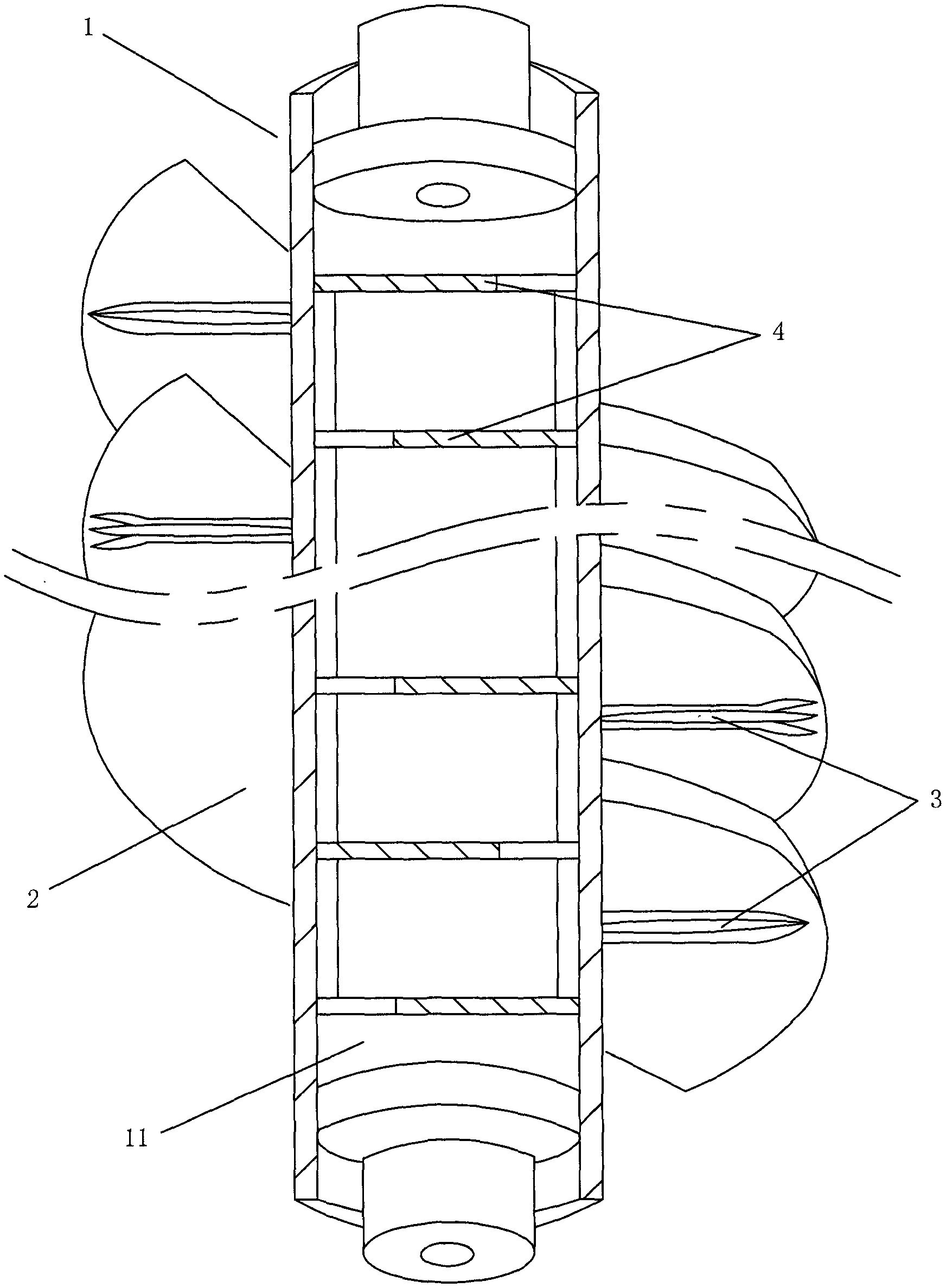

1.一种污泥干燥机绞龙结构，包括转轴(1)，所述转轴(1)上设置 有螺旋的叶片(2)，其特征在于：转轴(1)内轴向设置有通道(11)， 转轴(1)两端分别设置有所述通道(11)的进出端，通道(11) 内设置有绕流板(4)，转轴(1)上还设置有搅拌杆(3)。
2.根据权利要求1所述的一种污泥干燥机绞龙结构，其特征在于： 所述通道(11)沿转轴(1)的轴线在转轴(1)中螺旋走向。
3.根据权利要求1所述的一种污泥干燥机绞龙结构，其特征在于： 所述绕流板(4)沿轴向错位排列，所述通道(11)形成弓字形走 向。
4.根据权利要求1所述的一种污泥干燥机绞龙结构，其特征在于： 所述转轴(1)为空心管结构，所述绕流板(4)固定在转轴(1) 中。
5.根据权利要求1所述的一种污泥干燥机绞龙结构，其特征在于： 所述搅拌杆(3)设置成刀、叉和/或球形状。
6.根据权利要求1所述的一种污泥干燥机绞龙结构，其特征在于： 所述搅拌杆(3)表面设置有许多用于研磨的微凸部。
说明书
一种污泥干燥机绞龙结构
技术领域
本实用新型涉及污泥干燥设备，具体是一种污泥干燥机绞龙结 构。
背景技术
污泥干燥装置是一种用于快速加热干燥污泥的装置，其将污泥从 入料口送入至炉胆内通过螺旋输送方式同时进行加热和运输，从而能 够不断地输出干燥的污泥，工作时污泥受到高温加热并且进入炉胆 内，其温度可达800摄氏度，以有效进行污泥干燥，因为传统的绞龙 只是起到推送污泥的作用，污泥在炉胆中容易因为大块地积聚而难以 均匀吸收热量，影响干燥效率的同时也会对绞龙产生更大的运送反作 用力，长期工作可能会导致绞龙倾斜或偏移，从而碰撞炉胆内部造成 损坏，而且绞龙为直接接触污泥的部件，必然会吸收污泥的热量，特 别是绞龙均为金属制造，容易降低温度，进一步影响干燥效率。
实用新型内容
为了克服现有技术的不足，本实用新型提供一种能够有效提高污 泥干燥效率，提高耐用性的污泥干燥机绞龙结构。
本实用新型解决其技术问题所采用的技术方案是：
一种污泥干燥机绞龙结构，包括转轴，所述转轴上设置有螺旋的 叶片，转轴内轴向设置有通道，转轴两端分别设置有所述通道的进出 端，通道内设置有绕流板，转轴上还设置有搅拌杆。
作为上述技术方案的改进，所述通道沿转轴的轴线在转轴中螺旋 走向。
作为上述技术方案的改进，所述绕流板沿轴向错位排列，所述通 道形成弓字形走向。
作为上述技术方案的进一步改进，所述转轴为空心管结构，所述 绕流板固定在转轴中。
进一步，所述搅拌杆设置成刀、叉和/或球形状。
进一步，所述搅拌杆表面设置有许多用于研磨的微凸部。
本实用新型的有益效果是：本产品的绞龙结构能够在输送污泥过 程中搅拌打散积聚结块的污泥，从而加快污泥干燥的速度，并且避免 因为大块污泥的反作用力而发生倾斜或偏移，防止绞龙与炉胆因为碰 撞而受损，而且绞龙内设置有通入加热空气，可保持绞龙处于高温状 态，进一步提高污泥干燥的效率。
