申请日2014.12.04
公开(公告)日2015.06.03
IPC分类号E03F5/22
摘要
本实用新型提供了一种新型污水提升泵站，属于机械技术领域。它解决了现有污水提升泵站安装复杂，排污性能差等问题。本新型污水提升泵站包括集水箱、排污泵和出水管，集水箱上设置有若干个进污口，集水箱具有台阶部和顶部，排污泵的进水口处设有与排污泵的主轴相固连的切割刀，集水箱的台阶部上安装有至少两台排污泵，集水箱上具有向台阶部凸起的耳墙，排污泵设置于台阶部上，集水箱的顶部设置有气压控制开关，气压控制开关的一端具有伸入集水箱内测量水压的测压管，集水箱顶部的两侧开设有清洗孔，集水箱内设置有金属过滤网，金属过滤网与两清洗孔通过挂绳连接，金属过滤网位于测压管下方。本实用新型具有安装快捷，清洗方便，排污能力好等优点。

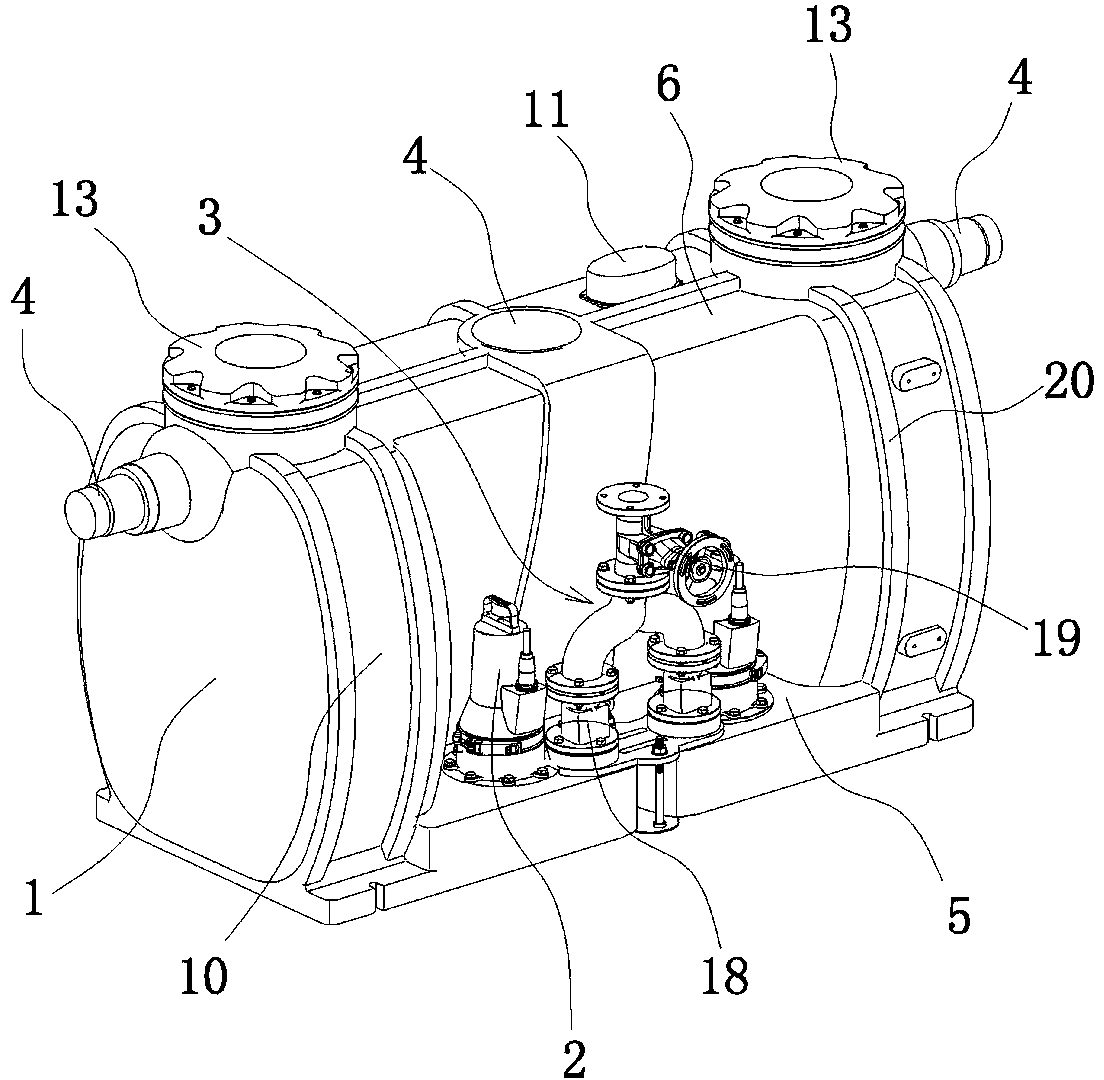

摘要附图
权利要求书
1.一种新型污水提升泵站，包括集水箱(1)、排污泵(2)和出水管(3)，所述的集水箱(1)上设置有若干个进污口(4)，所述的集水箱(1)具有台阶部(5)和顶部(6)，所述的排污泵(2)具有进水口(7)和出水口(8)，所述的排污泵(2)的出水口(8)与出水管(3)相连接，所述的排污泵(2)的进水口(7)处设有与排污泵(2)的主轴相固连的切割刀(9)，其特征在于，所述的集水箱(1)的台阶部(5)上安装有至少两台排污泵(2)，所述的集水箱(1)的两侧分别具有向台阶部(5)凸起的耳墙(10)，所述的排污泵(2)设置于台阶部(5)上且位于两耳墙(10)之间，所述的集水箱(1)的顶部(6)设置有气压控制开关(11)，所述的气压控制开关(11)的一端具有两根伸入集水箱(1)内测量水压的测压管(12)，所述的集水箱(1)顶部(6)的两侧开设有清洗孔(13)，所述的集水箱(1)内设置有金属过滤网(14)，所述的金属过滤网(14)与两清洗孔(13)通过挂绳(15)连接，所述的金属过滤网(14)位于测压管(12)下方。
2.根据权利要求1所述的一种新型污水提升泵站，其特征在于，所述的出水管(3)包括出水总管(16)和数量与排污泵(2)相一致的出水支管(17)，所述的出水支管(17)的一端均与出水总管(16)的一端相连接，出水支管(17)的另一端分别与相对应的排污泵(2)的出水口(8)相连接，所述的出水支管(17)上均设置有止回阀(18)，所述的出水总管(16)上设置有管道总阀(19)。
3.根据权利要求1所述的一种新型污水提升泵站，其特征在于，所述的耳墙(10)的周壁上具有若干根向外凸起的加强筋(20)。
说明书
新型污水提升泵站
技术领域
本实用新型属于机械技术领域，涉及一种污水处理站，特别涉及一种污水提升泵站。
背景技术
随着经济社会的不断发展和人们生活水平的日益提高，人们对自己居住的环境质量要求越来越高。目前，我国的房屋建设主要分为企业单位用房、医院、宾馆、高层建筑和居民宅用房这五大类，一般情况下，当代所建设的房屋都增设了地下污水处理室。由于处理的污水面积很大，所以建设了污水处理厂以集中处理的方式来实现污水的处理。污水的集中处理需要将排放的大面积污水集中输送到污水处理厂，在污水输送过程中，由于路途较远，污水需经污水提升站提升后再通过污水管道送到污水处理厂。
我国现有技术所用的污水提升泵站，通常采用集水坑的方式进行污水排放，该污水提升泵站主要包括：集水坑、排污泵、液位控制器和电控箱，排污泵和液位控制器内设于集水坑，且两者统一通过各自的电缆接入电控箱，其中，排污泵通过耦合装置固定在集水坑内，集水坑内的水位开始升高，当水位达到液位控制器所设定的高度时，液位控制器激发电控箱，电控箱开始启动排污泵，排污泵将污水提升且输送至室外排水井或市政管网。
目前市场上对污水提升泵站做出了各种各样的改进，有些还申请了专利，例如中国专利文献资料中公开了一种污水提升泵站并申请了专利[申请号：201320218919.9;授权公告号：CN203230035U] ，其包括箱体，该箱体的上部设有至少一污水出口;至少一设于箱体的切割潜水泵，其出水口与污水出口相通;一液位传感器，其安装于箱体的腔体;一控制系统，其包括控制器，该控制器连接于液位传感器、污水进口所设的阀门以及切割潜水泵的供电线路。
上述的污水提升泵站具有一定的智能化程度，能够根据污水水位的变化而控制污水进口阀门的启动和关闭，而且还能根据箱体内部的污水量自动自动箱体内部的切割潜水泵，但是其将排污泵内置于集水箱，由于排污泵长期在接触污水的恶劣环境下运行，降低了污水泵的使用寿命，同时由于其通过耦合装置固定在集水坑内，安装繁琐，维护成本偏高。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种安装快捷，清洗方便，排污能力好的新型污水提升泵站。
本实用新型的目的可通过下列技术方案来实现：一种新型污水提升泵站，包括集水箱、排污泵和出水管，所述的集水箱上设置有若干个进污口，所述的集水箱具有台阶部和顶部，所述的排污泵具有进水口和出水口，所述的排污泵的出水口与出水管相连接，所述的排污泵的进水口处设有与排污泵的主轴相固连的切割刀，其特征在于，所述的集水箱的台阶部上安装有至少两台排污泵，所述的集水箱的两侧分别具有向台阶部凸起的耳墙，所述的排污泵设置于台阶部上且位于两耳墙之间，所述的集水箱的顶部设置有气压控制开关，所述的气压控制开关的一端具有两根伸入集水箱内测量水压的测压管，所述的集水箱顶部的两侧开设有清洗孔，所述的集水箱内设置有金属过滤网，所述的金属过滤网与两清洗孔通过挂绳连接，所述的金属过滤网位于测压管下方。
本新型污水提升泵站的污水通过进污口进入集水箱内，利用排污泵的切割刀切割，把污水中一些较大杂物粉碎后再由排污泵排出室外或市政管网，避免了大的杂物在泵中堵塞，从而提高了排放污水的能力。当集水箱中的水位上升到一定高度，安装于集水箱顶部的气压控制开关的测压管检测到水压到达一定数值时，电控箱的闭合电源开始启动其中的一台排污泵开始工作;当集水箱中的水位下降到一定高度，安装于集水箱顶部的气压控制开关的测压管检测到水压低于一定数值时，电控箱的闭合电源关闭停止所有排污泵的工作。两台排污泵轮流工作，能使每台排污泵得到最大的时间休息，能解决排污泵长时间工作造成的发热问题，大大延长了整个污水提升泵站的使用寿命。排污泵安装于集水箱的外壁上不仅使得其安装方便并且避免了排污泵长期接触污水而使用寿命缩短的缺点。而过滤网的设置可以阻挡一些较大杂物以免沉积于集水箱底部，通过打开清洗孔可以去除过滤网从而清洗集水箱内的污物。
在上述的一种新型污水提升泵站中，所述的出水管包括出水总管和数量与排污泵相一致的出水支管，所述的出水支管的一端均与出水总管的一端相连接，出水支管的另一端分别与相对应的排污泵的出水口相连接，所述的出水支管上均设置有止回阀，所述的出水总管上设置有管道总阀。
在上述的一种新型污水提升泵站中，所述的耳墙的周壁上具有若干根向外凸起的加强筋。
与现有技术相比，本新型污水提升泵站具有安装快捷，清洗方便，排污能力好等优点。
