申请日2013.09.30
公开(公告)日2014.06.25
IPC分类号C02F11/12
摘要

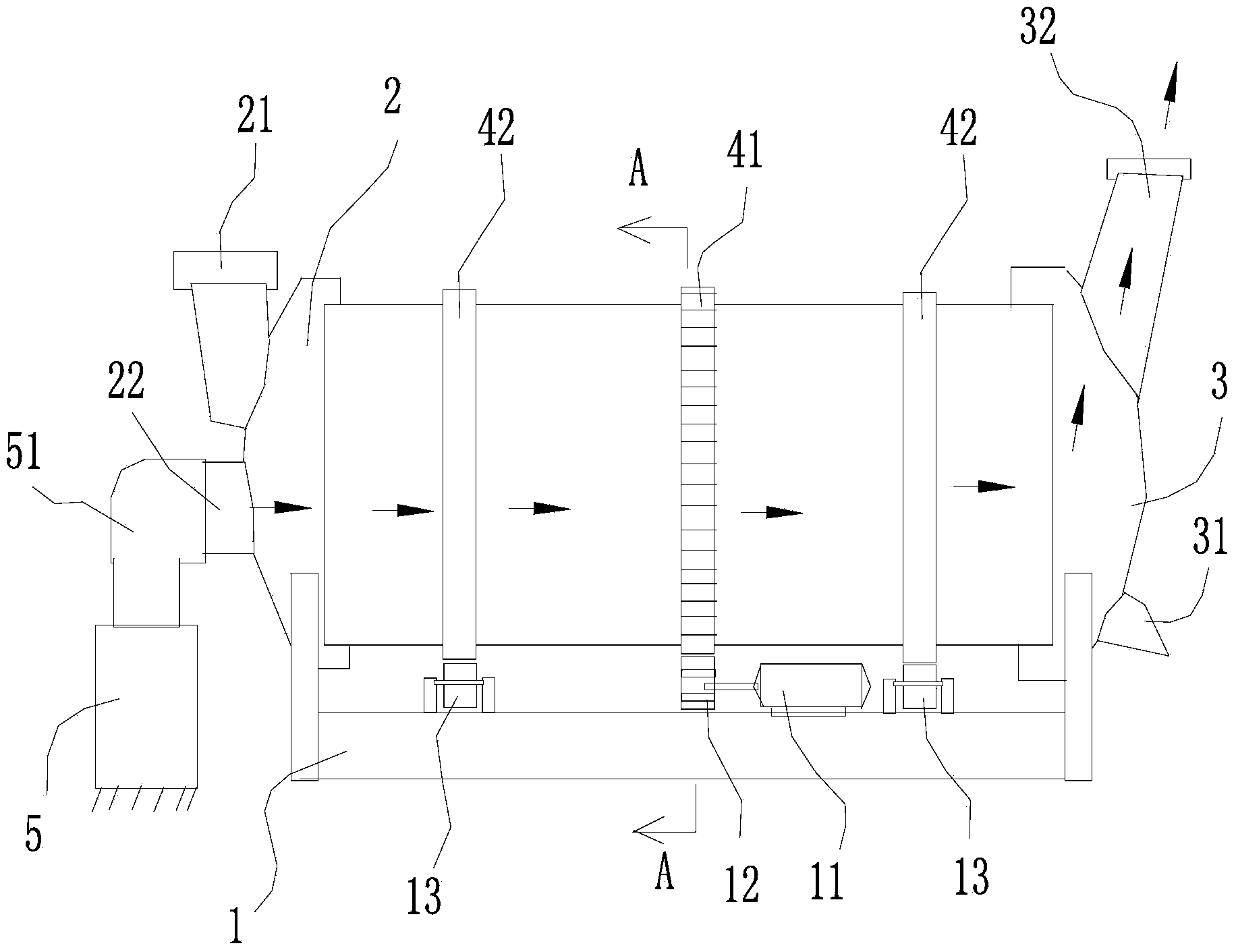

本实用新型公开了一种用于污泥处理的热干燥设备，它包括：基座，在所述基座上装设有电机、连接所述电机的传动链条和若干个间隔设置的支撑滚轮;左端头，固设于所述基座的一端，所述左端头上方设置有进料口，在所述左端头侧面设有进风口;右端头，间隔于所述左端头设置，所述右端头设有出料口和出风口;滚筒，所述滚筒内设空腔的，所述滚筒可转动地设于所述左端头和右端头之间，滚筒的外侧壁设有传动齿条，用于抵顶所述支撑滚轮的滑轨。它具备结构简单、牢固，制造成本低，安装方便，有效提高单机处理量，运行稳定，干燥用时短、效果好，自动化程序高的特点，它是一种技术性和经济性均优越的产品。
权利要求书
1.一种用于污泥处理的热干燥设备，其特征在于，它包括：
一基座，在所述基座上装设有电机、连接所述电机的传动装置和若干个间隔设置的支撑滚轮;
一左端头，固设于所述基座的一端，所述左端头上设置有进料口，在所述左端头侧面设有进风口;
一右端头，间隔于所述左端头设置，所述右端头设有出料口和出风口;
一滚筒，所述滚筒内设空腔的，所述滚筒可转动地设于所述左端头和右端头之间，滚筒的外侧壁设有传动齿条，用于抵顶所述支撑滚轮的滑轨。
2.根据权利要求1所述的用于污泥处理的热干燥设备，其特征在于：它还包括热风发生器，所述热风发生器与所述进风口通过风管相通。
3.根据权利要求1或2所述的用于污泥处理的热干燥设备，其特征在于：所述滚筒设有数个翻料器，均匀设置于所述滚筒的内壁上。
说明书
用于污泥处理的热干燥设备
【技术领域】
本实用新型涉及到一种用于污泥处理的热干燥设备。
【背景技术】
污泥处理项目是符合国家资源循环的经济发展方向、符合当前国家重点鼓励发展的产业技术要求。《国家“十一五”经济社会发展规划纲要》提出：“经济社会发展的战略重点和主要任务之一就是建设资源节约、环境友好社会，建设资源节约、环境友好社会的重要任务是发展循环经济。”而本项目通过对污泥进行稳定化、减理化、无害化处理后作为资源加以综合利用，完全与国家提出的经济社会发展的战略重点和主要任务相吻合。《中共中央国务院关于实施科技规划纲要增强自主创新能力的决定》中明确指出：“建设创新型国家，核心就是把增强自主创新能力作为发展科学技术的战略基点。”本项目将污泥的无害化处理与生产制造过程二合为一，综合多行业成熟工艺，成功研发出一套适用于污泥处置的工艺，达到将污泥稳定化、减量化、无害化处理并综合利用的效果，这在国内外污泥处置方式中属首创。
对于污泥无论采取填埋、焚烧、碳化、填海、干化等何种污泥处置方式，都存在着二次污染、耗费能源、占用空间的问题。资源化是污泥处置的最佳方式，通过规范的监控，除可有效杜绝二次污染，更可避免处理污泥直接造成资源消耗和高昂经济支出的双重代价。因此本项目的实施营运本身就是循环经济节能项目，同时产出的衍生产品，作为一种新生的低碳经济产品，其发展及市场需求非常巨大。
现有用于污泥处理的热干燥设备，干燥容积不能转动，传动不稳定，结构复杂，制造成本高，干燥效果欠佳，运行成本高、干燥时间长、单机处理批量不足等等问题。
因此，为了克服上述的问题，我们研制了一种用于污泥处理的热干燥设备。
【实用新型内容】
本实用新型的目的所要解决的技术问题是要提供一种用于污泥处理的热干燥设备，它具备结构简单、牢固，制造成本低，安装方便，有效提高单机处理量，运行稳定，干燥用时短、效果好，自动化程序高的特点，它是一种技术性和经济性均优越的产品。
本实用新型要解决其技术问题所采用的技术方案为：一种用于污泥处理的热干燥设备，它包括：
一基座，在所述基座上装设有电机、连接所述电机的传动装置和若干个间隔设置的支撑滚轮;
一左端头，固设于所述基座的一端，所述左端头上设置有进料口，在所述左端头侧面设有进风口;
一右端头，间隔于所述左端头设置，所述右端头设有出料口和出风口;
一滚筒，所述滚筒内设空腔的，所述滚筒可转动地设于所述左端头和右端头之间，滚筒的外侧壁设有传动齿条，用于抵顶所述支撑滚轮的滑轨。
进一步地，它还包括热风发生器，所述热风发生器与所述进风口通过风管相通。
进一步地，所述滚筒设有数个翻料器，均匀设置于所述滚筒的内壁上。
本实用新型同背景技术相比所产生的有益效果：
由于本实用新型采用了上述的技术方案，能提供一种用于污泥处理的热干燥设备，它具备结构简单、牢固，制造成本低，安装方便，有效提高单机处理量，运行稳定，干燥用时短、效果好，自动化程序高的特点，它是一种技术性和经济性均优越的产品。
