申请日2013.11.22
公开(公告)日2014.07.09
IPC分类号C02F103/28; C02F9/02
摘要
本实用新型涉及造纸废水回收技术领域，特别是涉及一种造纸涂料废水回收系统，其结构包括涂料制备系统，涂料制备系统包括涂料液槽和稀释水槽，还包括涂料废水收集槽、废水输送泵、跳筛、超滤机和回收水存储槽，回收水存储槽的输出端与稀释水槽连通，超滤机的废料口与涂料液槽连通。与现有技术相比，本实用新型通过设置单独的造纸涂料废水回收系统实现了涂料废水和废料的回收再利用，不仅减少了废水的排放量，而且减少了涂料的损失及水的消耗，进而有利于降低生产成本。
权利要求书
1.造纸涂料废水回收系统，包括涂料制备系统，所述涂料制备系统包括涂料液槽和稀释水槽，其特征在于：所述造纸涂料废水回收系统还包括涂料废水收集槽、废水输送泵、跳筛、超滤机和回收水存储槽，其中：所述涂料废水收集槽的出水口与所述废水输送泵的输入端连通，所述废水输送泵的输出端与所述跳筛的进料口连通，所述跳筛的出料口与所述超滤机的进水口连通，所述超滤机的出水口与所述回收水存储槽的输入端连通;
所述回收水存储槽的输出端与所述稀释水槽连通;
所述超滤机的废料口与所述涂料液槽连通。
2.根据权利要求1所述的造纸涂料废水回收系统，其特征在于：所述跳筛的筛网孔径设置为140～160微米。
3.根据权利要求2所述的造纸涂料废水回收系统，其特征在于：所述跳筛的筛网孔径设置为150微米。
4.根据权利要求1所述的造纸涂料废水回收系统，其特征在于：所述超滤机的筛孔孔径设置为0.02～0.05微米。
说明书
造纸涂料废水回收系统
技术领域
本实用新型涉及造纸废水回收技术领域，特别是涉及一种造纸涂料废水回收系统。
背景技术
涂布纸是一种高档印刷用纸，它是在原纸上涂上一层涂料，使纸张具有良好的光学性质及印刷性能等。涂布纸的生产过程中包括生产涂料的涂料制备系统，而每制备一次涂料及造纸机上用完一批涂料，均要对涂料制备系统进行清洗，这样就产生的大量的清洗废液。
现有技术中，对涂料制备过程中产生的废液采用的处理方式是将这些废液直接排到污水处理站与其他造纸废水一起处理，由此加大了污水处理站的处理量，造成能耗高、污水处理成本高，而且废水中的涂料无法回收利用，造成涂料的浪费，同时由于涂料废水的组成与其他造纸废水的组成成分不同，从而进一步加大了污水处理的难度。
发明内容
本实用新型的目的在于避免现有技术中的不足之处而提供一种降低废水排放量、节约成本，能够对涂料废水回收再利用的造纸涂料废水回收系统。
本实用新型的目的通过以下技术方案实现：

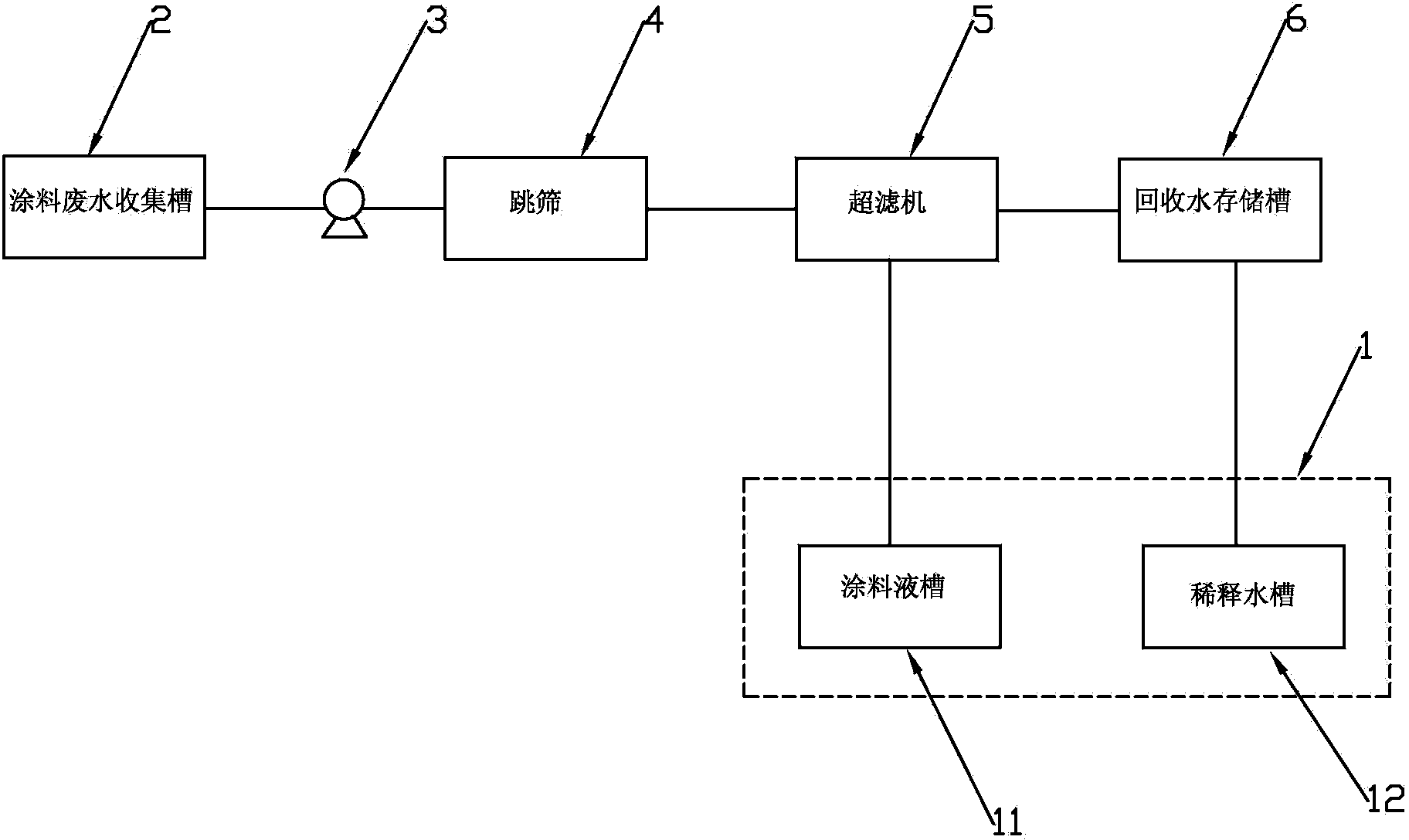

提供一种造纸涂料废水回收系统，包括涂料制备系统，所述涂料制备系统包括涂料液槽和稀释水槽，所述造纸涂料废水回收系统还包括涂料废水收集槽、废水输送泵、跳筛、超滤机和回收水存储槽，其中：所述涂料废水收集槽的出水口与所述废水输送泵的输入端连通，所述废水输送泵的输出端与所述跳筛的进料口连通，所述跳筛的出料口与所述超滤机的进水口连通，所述超滤机的出水口与所述回收水存储槽的输入端连通;
所述回收水存储槽的输出端与所述稀释水槽连通;
所述超滤机的废料口与所述涂料液槽连通。
其中，所述跳筛的筛网孔径设置为140～160微米。
其中，所述跳筛的筛网孔径设置为150微米。
其中，所述超滤机的筛孔孔径设置为0.02～0.05微米。
本实用新型的有益效果：
本实用新型的造纸涂料废水回收系统，包括涂料制备系统，涂料制备系统包括涂料液槽和稀释水槽，造纸涂料废水回收系统还包括涂料废水收集槽、废水输送泵、跳筛、超滤机和回收水存储槽，其中：涂料废水收集槽的出水口与废水输送泵的输入端连通，废水输送泵的输出端与跳筛的进料口连通，跳筛的出料口与超滤机的进水口连通，超滤机的出水口与回收水存储槽的输入端连通;回收水存储槽的输出端与稀释水槽连通，超滤机的废料口与涂料液槽连通。与现有技术相比，本实用新型的造纸涂料废水回收系统，将涂料制备过程中产生废水全部收集到涂料废水收集槽，然后泵送到跳筛，经过跳筛的筛孔筛选后再输送到超滤机过滤，经超滤机筛选后得到的回收水输送至回收水存储槽中备用，由于回收水存储槽连通至涂料制备系统的稀释水槽，因而该回收水可以得到再次利用，用于涂料制备的稀释水，而经超滤机过滤后由其废料口排出的涂料回收料再输送至涂料制备系统的涂料液槽，用于补充涂料。由此，本实用新型通过设置单独的造纸涂料废水回收系统实现了涂料废水和废料的回收再利用，不仅减少了废水的排放量，而且减少了涂料的损失及水的消耗，进而有利于降低生产成本。
