申请日2017.08.22
公开(公告)日2018.05.01
IPC分类号C02F3/34; C02F3/12; C02F3/28; B01D21/28; B01F7/04; B01F13/00
摘要
本实用新型公开了一种用于污水处理的潜水搅拌装置，包括搅拌机体、第一搅拌叶、安装槽和紧固条，所述搅拌机体的上端设置有第一伸缩杆，且搅拌机体的内部设置有第二搅拌电机，所述搅拌机体的一端设置密封圈，所述第二搅拌电机的一端连接有转轴。本实用新型结构科学合理，使用安全方便，本设计对搅拌机进行了结构优化，增加其工作质量和效率，同时设置第一伸缩杆和第二伸缩杆，方便调整搅拌机在水中的位置，使搅拌机具有可伸缩的特点，使淤泥或者浑浊物充分卷起，设置了转动电机和密封转筒，能够使搅拌机在水中整体360°旋转，增加搅拌叶在水中的搅拌效率，本设计不仅结构简单，使用方便，在水池中安装一台搅拌机即可完成工作。
权利要求书

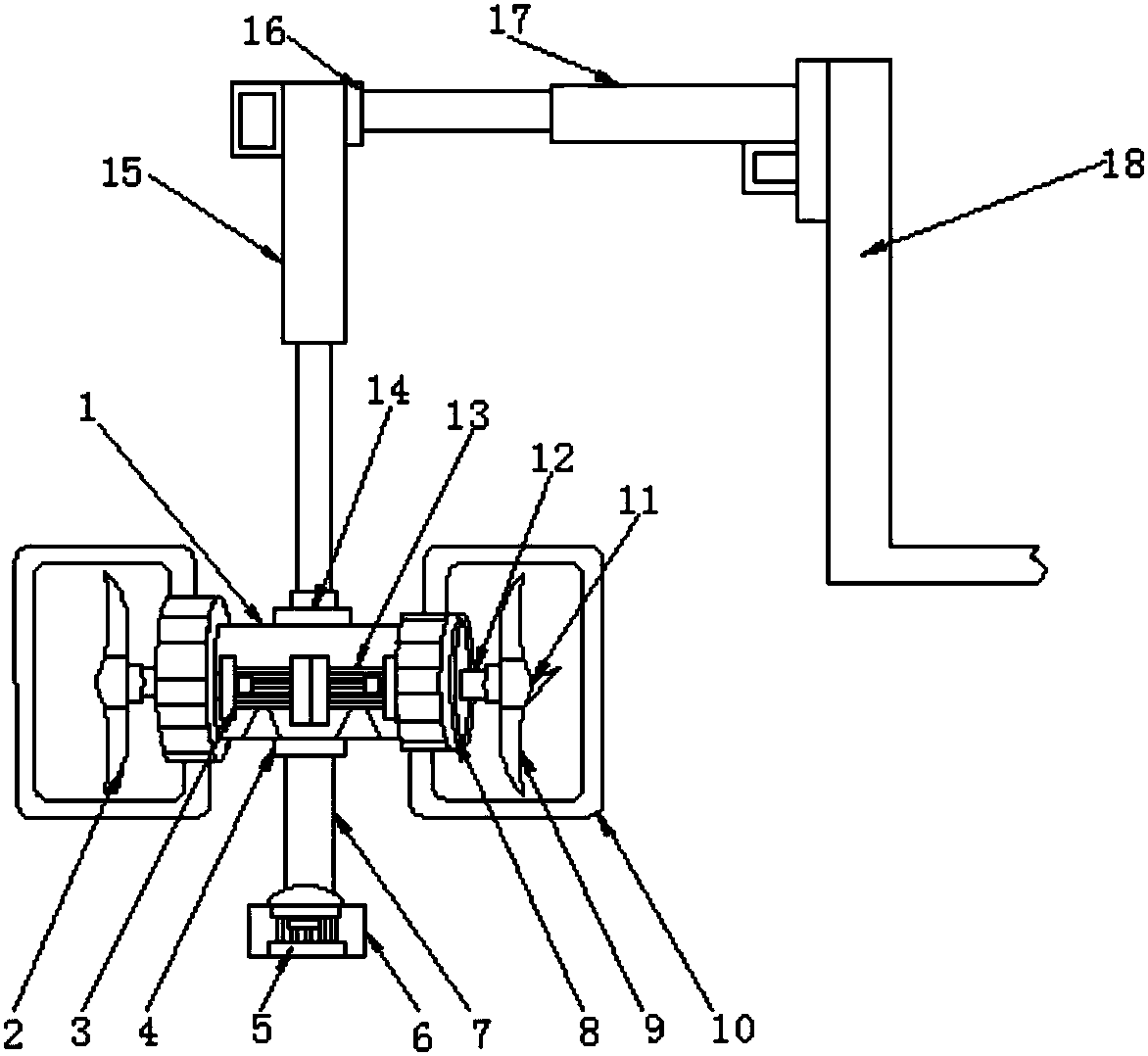

1.一种用于污水处理的潜水搅拌装置，包括搅拌机体(1)、第一搅拌叶(2)、第一搅拌电机(3)、密封轴承(4)、转动电机(5)、密封盒(6)、密封转筒(7)、密封圈(8)、第二搅拌叶(9)、保护框(10)、轮毂(11)、转轴(12)、第二搅拌电机(13)、轴承座(14)、第一伸缩杆(15)、连接固定座(16)、第二伸缩杆(17)、安装架(18)、安装槽(19)和紧固条(20)，其特征在于：所述搅拌机体(1)的上端设置有第一伸缩杆(15)，且搅拌机体(1)的内部设置有第二搅拌电机(13)，所述搅拌机体(1)的一端设置密封圈(8)，且搅拌机体(1)的下端设置有密封转筒(7)，所述第二搅拌电机(13)的一端连接有转轴(12)，且第二搅拌电机(13)的一侧设置有第一搅拌电机(3)，所述第一搅拌电机(3)的一端连接有第一搅拌叶(2)，所述密封转筒(7)与搅拌机体(1)的连接处设置有密封轴承(4)，且密封转筒(7)的下端设置有密封盒(6)，所述密封盒(6)的内部设置有转动电机(5)，所述转轴(12)的一端设置有轮毂(11)，所述轮毂(11)的外部设置有第二搅拌叶(9)，所述第一伸缩杆(15)与搅拌机体(1)的连接处设置有轴承座(14)，且第一伸缩杆(15)的一端设置有连接固定座(16)，所述第二伸缩杆(17)安装在连接固定座(16)的一端，且第二伸缩杆(17)的另一端设置有安装架(18)，所述保护框(10)套在第二搅拌叶(9)的外部，且保护框(10)的一侧壁设置有安装槽(19)，所述保护框(10)一侧壁靠近安装槽(19)的一端位置处设置有紧固条(20)，所述第一搅拌电机(3)、转动电机(5)、第二搅拌电机(13)、第一伸缩杆(15)和第二伸缩杆(17)的输入端均与外部开关的输出端电性连接。
2.根据权利要求1所述的一种用于污水 处理的潜水搅拌装置，其特征在于：所述转动电机(5)与搅拌机体(1)通过密封转筒(7)转动连接。
3.根据权利要求1所述的一种用于污水处理的潜水搅拌装置，其特征在于：所述连接固定座(16)的一端与搅拌机体(1)通过轴承座(14)转动连接，另一端与第二伸缩杆(17)通过连接固定座(16)连接。
4.根据权利要求1所述的一种用于污水处理的潜水搅拌装置，其特征在于：所述第二搅拌电机(13)与第二搅拌叶(9)通过转轴(12)转动连接。
5.根据权利要求1所述的一种用于污水处理的潜水搅拌装置，其特征在于：所述保护框(10)的外部包裹有钢丝网，且保护框(10)与密封圈(8)通过螺栓固定连接。
说明书
一种用于污水处理的潜水搅拌装置
技术领域
本实用新型涉及污水处理的潜水搅拌装置技术领域，具体为一种用于污水处理的潜水搅拌装置。
背景技术
污水处理水池中大多数存在反应盲区，在这些区域污水流动缓慢或者几乎不流动，导致该区域的污水处理失效，或者是微生物堆积在一起，没有扩散骚水池中，导致水池内其他区域处理失效，这都使得整个潜水搅拌机处理效能下降，出水水质恶化，潜水搅拌机内的盲区问题及水池内微生物活性污泥充分搅拌分散混合问题一直是研究人员关注的重要问题;潜水搅拌机作为一种重要的污水处理搅拌机械，适用于城市以及农村污水处理厂，广泛应用于厌氧池、沉淀池、与曝气池等生化反应池，潜水搅拌机在污水内搅拌流体，为避免富含微生物的活性污泥沉于池底，使其一直悬浮在池中，必须使得池内流体处于运动中，
但是目前市场上的污水处理的潜水搅拌装置不仅结构复杂，而且功能单一，没有设置第一伸缩杆和第二伸缩杆，不方便调整搅拌机在水中的位置，现有技术需要按照几个才能完成工作，不能使淤泥或者浑浊物充分卷起，不能提高搅拌机的工作效率和质量，没有设置保护框，不能保护第一搅拌叶和第二搅拌叶，若搅拌机在水下工作时，搅拌叶搅到大块固体颗粒，而容易受损，影响其正常使用，没有设置转动电机和密封转筒，不能使搅拌机在水中整体360°旋转。
实用新型内容
本实用新型提供一种用于污水处理的潜水搅拌装置，可以有效解决上述背景技术中提出没有设置第一伸缩杆和第二伸缩杆，不方便调整搅拌机在水中的位置，现有技术需要按照几个才能完成工作，不能使淤泥或者浑浊物充分卷起，不能提高搅拌机的工作效率和质量，没有设置保护框，不能保护第一搅拌叶和第二搅拌叶，若搅拌机在水下工作时，搅拌叶搅到大块固体颗粒，而容易受损，影响其正常使用，没有设置转动电机和密封转筒，不能使搅拌机在水中整体360°旋转的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污水处理的潜水搅拌装置，包括搅拌机体、第一搅拌叶、第一搅拌电机、密封轴承、转动电机、密封盒、密封转筒、密封圈、第二搅拌叶、保护框、轮毂、转轴、第二搅拌电机、轴承座、第一伸缩杆、连接固定座、第二伸缩杆、安装架、安装槽和紧固条，所述搅拌机体的上端设置有第一伸缩杆，且搅拌机体的内部设置有第二搅拌电机，所述搅拌机体的一端设置密封圈，且搅拌机体的下端设置有密封转筒，所述第二搅拌电机的一端连接有转轴，且第二搅拌电机的一侧设置有第一搅拌电机，所述第一搅拌电机的一端连接有第一搅拌叶，所述密封转筒与搅拌机体的连接处设置有密封轴承，且密封转筒的下端设置有密封盒，所述密封盒的内部设置有转动电机，所述转轴的一端设置有轮毂，所述轮毂的外部设置有第二搅拌叶，所述第一伸缩杆与搅拌机体的连接处设置有轴承座，且第一伸缩杆的一端设置有连接固定座，所述第二伸缩杆安装在连接固定座的一端，且第二伸缩杆的另一端设置有安装架，所述保护框套在第二搅拌叶的外部，且保护框的一侧壁设置有安装槽，所述保护框一侧壁靠近安装槽的一端位置处设置有紧固条，所述第一搅拌电机、转动电机、第二搅拌电机、第一伸缩杆和第二伸缩杆的输入端均与外部开关的输出端电性连接。
优选的，所述转动电机与搅拌机体通过密封转筒转动连接。
优选的，所述连接固定座的一端与搅拌机体通过轴承座转动连接，另一端与第二伸缩杆通过连接固定座连接。
优选的，所述第二搅拌电机与第二搅拌叶通过转轴转动连接。
优选的，所述保护框的外部包裹有钢丝网，且保护框与密封圈通过螺栓固定连接。
与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便，本设计对搅拌机进行了结构优化，增加其工作质量和效率，同时设置第一伸缩杆和第二伸缩杆，方便调整搅拌机在水中的位置，使搅拌机具有可伸缩的特点，使淤泥或者浑浊物充分卷起，设置了保护框，保护第一搅拌叶和第二搅拌叶，避免了因搅拌机在水下工作时，搅拌叶搅到大块固体颗粒，而容易受损，影响其正常使用的问题，设置了转动电机和密封转筒，能够使搅拌机在水中整体360°旋转，增加搅拌叶在水中的搅拌效率，本设计不仅结构简单，使用方便，在水池中安装一台搅拌机即可完成工作。
