申请日2017.08.22
公开(公告)日2018.05.08
IPC分类号B65G33/18; B65G33/26
摘要
本实用新型公开了一种污泥双螺旋搅拌机，其技术方案要点包括壳体，所述壳体内设有无轴螺旋，所述无轴螺旋一端连接有第一电机，所述壳体内设有用于垫放无轴螺旋的衬板，所述衬板下端设有连接块，所述连接块上连接有第二电机，所述衬板与连接块通过螺栓固定。本实用新型具有方便更换衬板的效果。
权利要求书

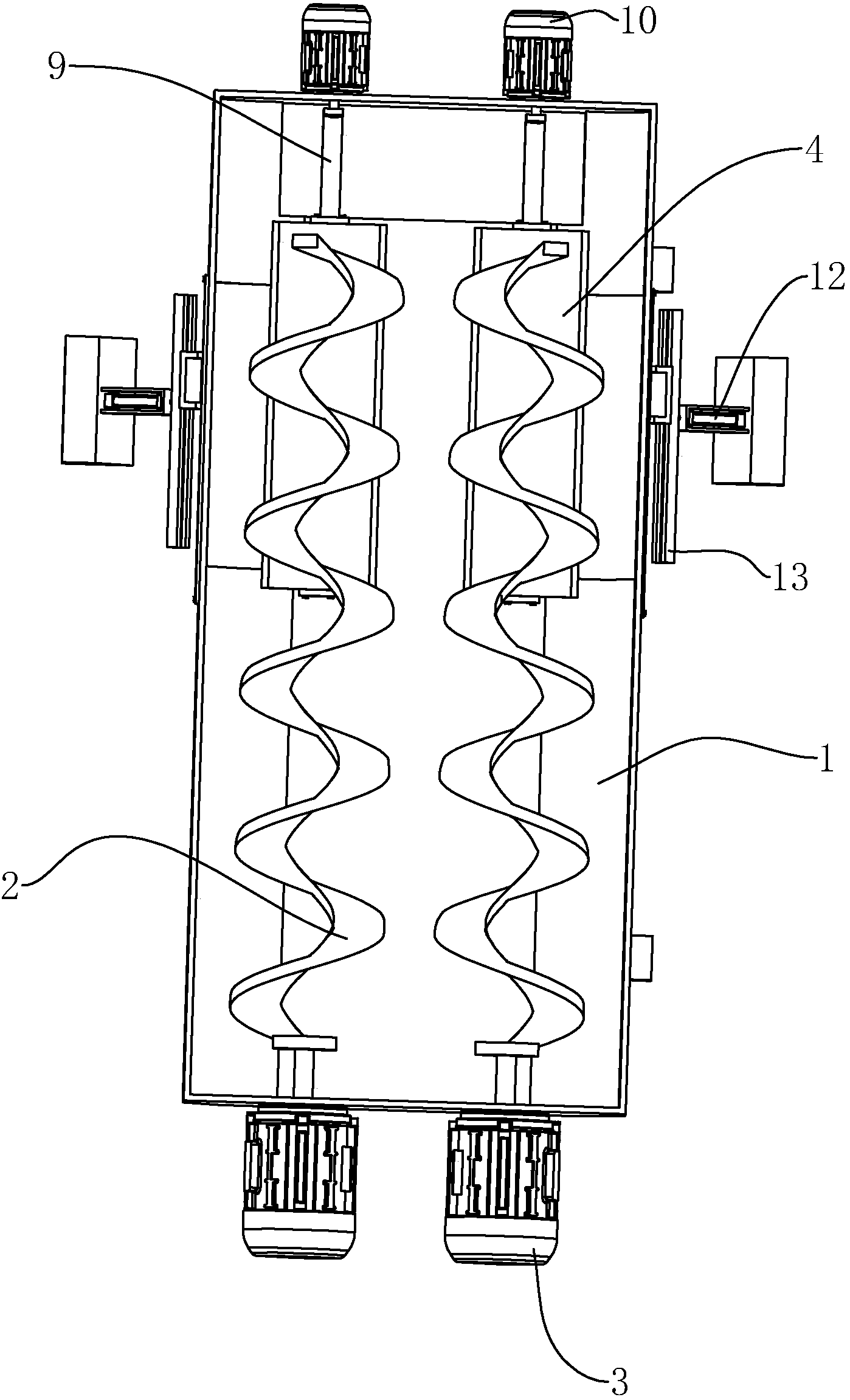

1.一种污泥双螺旋搅拌机，包括壳体(1)，其特征在于：所述壳体(1)内设有无轴螺旋(2)，所述无轴螺旋(2)一端连接有第一电机(3)，所述壳体(1)内设有用于垫放无轴螺旋(2)的衬板(4)，所述衬板(4)下端设有连接块，所述连接块上连接有第二电机(10)，所述衬板(4)与连接块通过螺栓(8)固定。
2.根据权利要求1所述的一种污泥双螺旋搅拌机，其特征在于：所述连接块包括与衬板(4)抵接的长杆(6)，所述长杆(6)两端设有向上延伸的固定块(7)，所述固定块(7)与衬板(4)通过螺栓(8)固定。
3.根据权利要求2所述的一种污泥双螺旋搅拌机，其特征在于：所述衬板(4)底端设有用于放置长杆(6)的长槽(5)。
4.根据权利要求1所述的一种污泥双螺旋搅拌机，其特征在于：所述壳体(1)一侧设有穿过壳体(1)的固定杆(13)，所述固定杆(13)一端设有托块(15)，所述固定杆(13)另一端设有气缸(12)。
5.根据权利要求4所述的一种污泥双螺旋搅拌机，其特征在于：气缸(12)的气缸轴上连接有沿壳体(1)长度方向设置的固定杆(13)，所述托块(15)下端设有凸块(16)，所述固定杆(13)上设有用于凸块(16)滑动的滑槽(14)。
6.根据权利要求5所述的一种污泥双螺旋搅拌机，其特征在于：所述壳体(1)上设有用于固定杆(13)穿过的穿孔(11)，所述壳体(1)上设有用于堵住穿孔(11)的挡板(17)，所述挡板(17)与壳体(1)通过螺栓(8)固定。
说明书
一种污泥双螺旋搅拌机
技术领域
本实用新型涉及一种搅拌机，更具体地说它涉及一种污泥 双螺旋搅拌机。
背景技术
双螺旋搅拌机是一种电机带动螺栓回转，推移物料以实现运送目的的机械，双螺栓搅拌机在输送形式上分为有轴螺旋输送机和无轴螺旋输送机两种，在外型上分为U型螺旋搅拌机和管式螺旋搅拌机，为了能便于观察、应对粘性的污泥和易缠绕的皮革，通常采用U型无轴式双螺旋搅拌机。
现有技术中的一种无轴螺旋运输机，如图1所示，包括壳体1，在壳体1内设有无轴螺旋2，且该无轴螺旋2一端连接有电机，远离电机的无轴螺旋2下端设有衬板4，远离电机的无轴螺旋2由于自身重力会向下弯曲，因此在无轴螺旋2下端放置有衬板4，具有防止无轴螺旋2摩擦外壳的作用，但是衬板4在长期使用后被磨损，当需要更换衬板4时不便取出，由于无轴螺旋2较重，更换衬板4时需要特定的设备，引起不便。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种污泥双螺旋搅拌机，具有方便更换衬板的效果。
为实现上述目的，本实用新型提供了如下技术方案：一种污泥双螺旋搅拌机，包括壳体，所述壳体内设有无轴螺旋，所述无轴螺旋一端连接有第一电机，所述壳体内设有用于垫放无轴螺旋的衬板，所述衬板下端设有连接块，所述连接块上连接有第二电机，所述衬板与连接块通过螺栓固定。
通过采用上述技术方案，当衬板需要更换时，启动第二电机使得衬板转动至无轴螺旋上方，使得工作人员无需使用特殊设备取出衬板，便于工作人员更换衬板。
本实用新型进一步设置为：所述连接块包括与衬板抵接的长杆，所述长杆两端设有向上延伸的固定块，所述固定块与衬板通过螺栓固定。
通过采用上述技术方案，长杆和固定块的设置使得连接块与衬板之间的结构更加稳定，使得衬板在转动的时候更稳定。
本实用新型进一步设置为：所述衬板底端设有用于放置长杆的长槽。
通过采用上述技术方案，长杆嵌入至长槽内，使得衬板的底端与壳体抵接，使得衬板在壳体内更加稳定。
本实用新型进一步设置为：所述壳体一侧设有穿过壳体的固定杆，所述固定杆一端设有托块，所述固定杆另一端设有气缸。
通过采用上述技术方案，气缸工作使得托块上升，托块与无轴螺旋抵接并使得无轴螺旋抬升，使得无轴螺旋脱离衬板，便于后期转动衬板。
本实用新型进一步设置为：气缸的气缸轴上连接有沿壳体长度方向设置的固定杆，所述托块下端设有凸块，所述固定杆上设有用于凸块滑动的滑槽。
通过采用上述技术方案，托块在固定杆上可滑动，通过调节托块的位置，使得托块对应于不同状态的无轴螺旋，便于托块与无轴螺旋抵接并抬起无轴螺旋。
本实用新型进一步设置为：所述壳体上设有用于固定杆穿过的穿孔，所述壳体上设有用于堵住穿孔的挡板，所述挡板与壳体通过螺栓固定。
通过采用上述技术方案，在正常工作时，挡板堵住穿孔，使得污泥和皮革沿着无轴螺旋的轴向方向上运输，防止污泥进入穿孔，且挡板与壳体形成完整的面，使得皮革和污泥无法堆积。
综上所述，本市实施例还具有以下有益效果：
1.通过气缸工作使得托块抬起无轴螺旋，便于衬板转动至无轴螺旋的上方，便于工作人员更换衬板;
2.长槽的设置不仅使得长杆嵌入至长槽内，衬板在壳体内更加稳定，还使得衬板在转动时更加稳定。
