申请日2017.08.22
公开(公告)日2018.05.11
IPC分类号C02F11/00; C02F11/18; B01F13/10
摘要
本实用新型属于市政设备技术领域，尤其涉及一种市政用污泥高效净化机。本实用新型要解决的技术问题是提供一种避免市政污泥对环境造成二次污染的市政用污泥高效净化机。为了解决上述技术问题，本实用新型提供了这样一种市政用污泥高效净化机，包括有安装架、搅拌箱、第一搅拌机构、第二搅拌机构、杀菌箱、加热机构、箱盖、倾斜机构、第一出料管道、第二出料管道和第一支杆;搅拌箱通过第一支杆固接于安装架，搅拌箱顶部设有第一通孔;第二搅拌机构安装于搅拌箱顶部。本实用新型解决了现有的市政污泥直接填埋的方式容易对环境造成二次污染的缺点，避免了市政污泥对环境造成二次污染的现象。
权利要求书

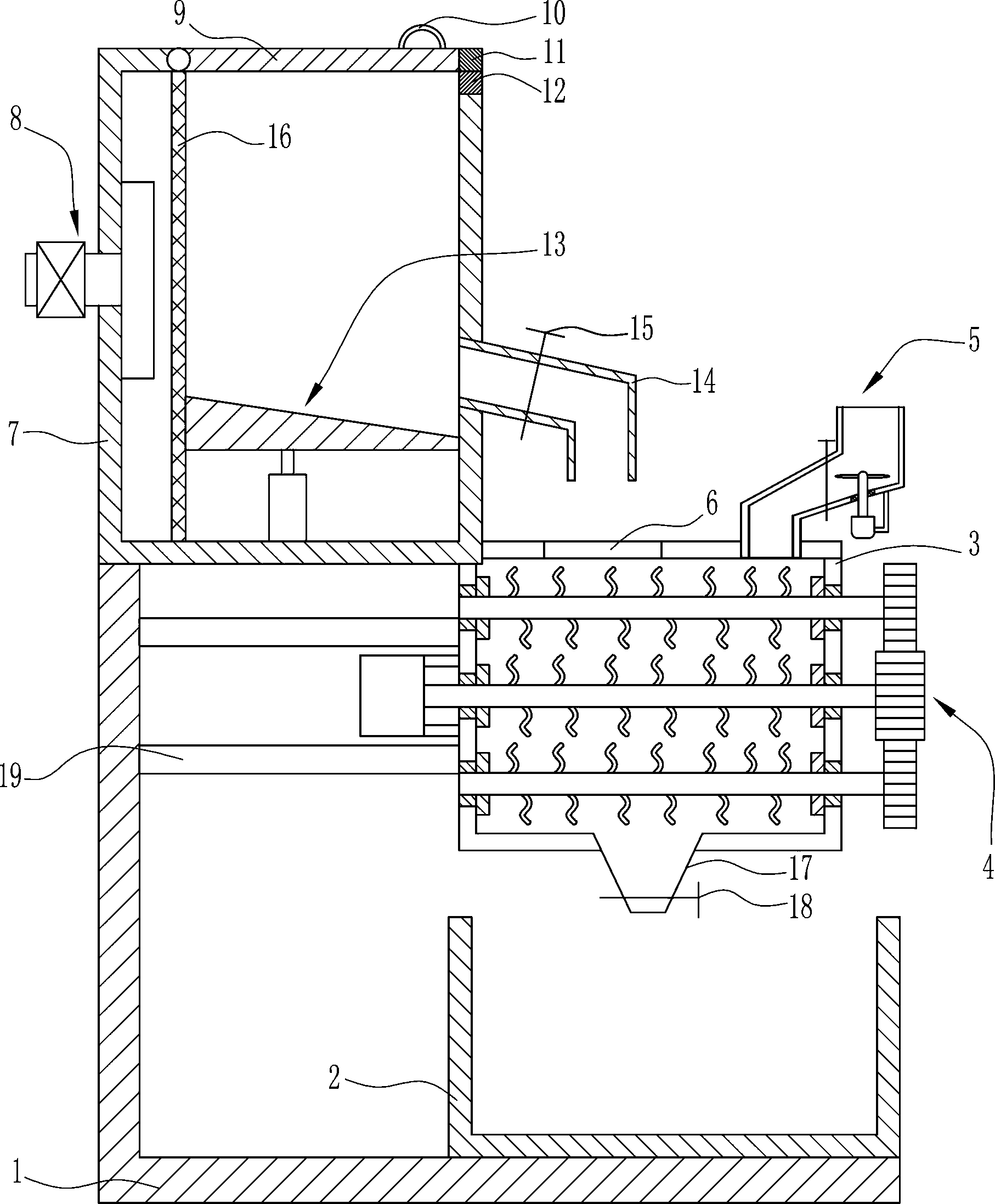

1.一种市政用污泥高效净化机，其特征在于，包括有安装架(1)、搅拌箱(3)、第一搅拌机构(4)、第二搅拌机构(5)、杀菌箱(7)、加热机构(8)、箱盖(9)、倾斜机构(13)、第一出料管道(14)、第二出料管道(17)和第一支杆(19);搅拌箱(3)通过第一支杆(19)固接于安装架(1)，搅拌箱(3)顶部设有第一通孔(6);第二搅拌机构(5)安装于搅拌箱(3)顶部，第一搅拌机构(4)安装于搅拌箱(3)中;第二出料管道(17)固接于搅拌箱(3)底部，且与搅拌箱(3)内连通;第二出料管道(17)设有第二阀门(18);安装架(1)内底部设有收集框(2)，且位于第二出料管道(17)下方;杀菌箱(7)固接于安装架(1)顶部;箱盖(9)铰接于杀菌箱(7)顶部，且箱盖(9)一端设有磁铁(11);杀菌箱(7)顶部嵌有铁块(12)，铁块(12)与磁铁(11)磁性连接;箱盖(9)顶部设有把手(10)，加热机构(8)安装于杀菌箱(7)远离铁块(12)的内侧部，倾斜机构(13)安装于杀菌箱(7)内底部;杀菌箱(7)中设有导热板(16)，且导热板(16)将加热机构(8)和倾斜机构(13)分隔;第一出料管道(14)固接于杀菌箱(7)靠近倾斜机构(13)的侧部，且第一出料管道(14)位于第一通孔(6)上方;第一出料管道(14)设有第一阀门(15)。
2.根据权利要求1所述的一种市政用污泥高效净化机，其特征在于，加热机构(8)包括有散热盘(82)、进气管(83)、电热网(84)和鼓风机(85);散热盘(82)固接于杀菌箱(7)内侧部，散热盘(82)通过进气管(83)与鼓风机(85)连通;鼓风机(85)位于杀菌箱(7)外侧;电热网(84)安装在进气管(83)中，散热盘(82)表面均匀设有多个喷气孔(81)。
3.根据权利要求2所述的一种市政用污泥高效净化机，其特征在于，倾斜机构(13)包括有电动推杆(131)和楔形块(132);电动推杆(131)固接于杀菌箱(7)内底部，楔形块(132)与电动推杆(131)输出端传动连接;楔形块(132)与导热板(16)、杀菌箱(7)内壁密封连接。
4.根据权利要求3所述的一种市政用污泥高效净化机，其特征在于，第一搅拌机构(4)包括有第二支杆(41)、第一电机(42)、第三支杆(43)、第一密封圈(44)、第一轴承座(45)、第一转轴(46)、第二轴承座(47)、第二密封圈(48)、第三密封圈(49)、第三轴承座(410)、第四密封圈(411)、第四轴承座(412)、第五密封圈(413)、第五轴承座(414)、第二转轴(415)、第三转轴(416)、第一齿轮(417)、第二齿轮(418)、第六轴承座(419)、第六密封圈(420)和第一搅拌叶片(421);第一电机(42)通过第二支杆(41)、第三支杆(43)固接于搅拌箱(3)靠近安装架(1)的侧部，且第一电机(42)位于第二支杆(41)、第三支杆(43)之间;第一轴承座(45)、第六轴承座(419)、第二轴承座(47)依次嵌于搅拌箱(3)一侧壁，第三轴承座(410)、第四轴承座(412)、第五轴承座(414)依次嵌于搅拌箱(3)另一侧壁;第三转轴(416)一端部与第六轴承座(419)枢接，并贯穿第六轴承座(419)与第一电机(42)输出端传动连接;第三转轴(416)另一端与第四轴承座(412)枢接，并贯穿第四轴承座(412)与第一齿轮(417)固接;第四密封圈(411)对应第四轴承座(412)的位置固接于搅拌箱(3)内壁，第六密封圈(420)对应第六轴承座(419)的位置固接于搅拌箱(3)内壁，第三转轴(416)贯穿第四密封圈(411)、第六密封圈(420);第一转轴(46)一端部与第一轴承座(45)枢接;第一转轴(46)另一端与第三轴承座(410)枢接，并贯穿第三轴承座(410)与第二齿轮(418)固接;第一密封圈(44)对应第一轴承座(45)的位置固接于搅拌箱(3)内壁，第三密封圈(49)对应第三轴承座(410)的位置固接于搅拌箱(3)内壁，第一转轴(46)贯穿第一密封圈(44)、第三密封圈(49);第二齿轮(418)与第一齿轮(417)啮合;第二转轴(415)一端部与第二轴承座(47)枢接;第二转轴(415)另一端与第五轴承座(414)枢接，并贯穿第五轴承座(414)与第三齿轮(422)固接;第二密封圈(48)对应第二轴承座(47)的位置固接于搅拌箱(3)内壁，第五密封圈(413)对应第五轴承座(414)的位置固接于搅拌箱(3)内壁，第二转轴(415)贯穿第二密封圈(48)、第五密封圈(413);第三齿轮(422)与第一齿轮(417)啮合;多个第一搅拌叶片(421)等间距固接于第一转轴(46)、第二转轴(415)和第三转轴(416)上。
5.根据权利要求4所述的一种市政用污泥 高效净化机，其特征在于，第二搅拌机构(5)包括有搅拌管道(59)、第三阀门(52)、L形支杆(53)、第二电机(54)、第四转轴(55)和第二搅拌叶片(56);第三阀门(52)将搅拌管道(59)分隔成进水通道(51)、出水通道(58)，第二电机(54)通过L形支杆(53)固接于进水通道(51)底部，进水通道(51)嵌有第七密封圈(57);第四转轴(55)一端与第二电机(54)输出端传动连接，另一端贯穿第七密封圈(57)与第二搅拌叶片(56)固接。
说明书
一种市政用污泥高效净化机
技术领域
本实用新型属于市政设备技术领域，尤其涉及一种市政用污泥高效净化机。
背景技术
随着国家经济的快速发展，我国的工业化进程也不断加快，但是由于我国工业结构属于粗放式生产模式，导致经济发展的同时付出了昂贵的环境代价。尤其是城市化程度的不断提高，城市中污水的处理量、处理率和处理程度不断提高，由于城市污水处理产生的污泥的产量也随之大大增加，其中市政污泥的产量增速尤为快速。市政污泥是由有机残片、细菌体、无机颗粒、胶体等组成的极其复杂的非均质体，除含有大量水分外，还有难降解的有机物、重金属和盐类以及病原体微生物和寄生虫卵等，大量未经处理的污泥任意排放和堆放将对环境造成更严重的二次污染。
目前对市政污泥普遍采用填埋的处理方式，不但占用大量宝贵的土地资源，而且污泥含有大量有害物质，易导致土地和地下水资源的二次污染;另一个方面是市政污泥还具有一定的有机质和热值，属于一种可重生利用的资源，直接填埋属于将资源白白浪费。
现有的市政污泥直接填埋的方式容易对环境造成二次污染的缺点，因此亟需研发一种避免市政污泥对环境造成二次污染的市政用污泥高效净化机。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有的市政污泥直接填埋的方式容易对环境造成二次污染的缺点，本实用新型要解决的技术问题是提供一种避免市政污泥对环境造成二次污染的市政用污泥高效净化机。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种市政用污泥高效净化机，包括有安装架、搅拌箱、第一搅拌机构、第二搅拌机构、杀菌箱、加热机构、箱盖、倾斜机构、第一出料管道、第二出料管道和第一支杆;搅拌箱通过第一支杆固接于安装架，搅拌箱顶部设有第一通孔;第二搅拌机构安装于搅拌箱顶部，第一搅拌机构安装于搅拌箱中;第二出料管道固接于搅拌箱底部，且与搅拌箱内连通;第二出料管道设有第二阀门;安装架内底部设有收集框，且位于第二出料管道下方;杀菌箱固接于安装架顶部;箱盖铰接于杀菌箱顶部，且箱盖一端设有磁铁;杀菌箱顶部嵌有铁块，铁块与磁铁磁性连接;箱盖顶部设有把手，加热机构安装于杀菌箱远离铁块的内侧部，倾斜机构安装于杀菌箱内底部;杀菌箱中设有导热板，且导热板将加热机构和倾斜机构分隔;第一出料管道固接于杀菌箱靠近倾斜机构的侧部，且第一出料管道位于第一通孔上方;第一出料管道设有第一阀门。
优选地，加热机构包括有散热盘、进气管、电热网和鼓风机;散热盘固接于杀菌箱内侧部，散热盘通过进气管与鼓风机连通;鼓风机位于杀菌箱外侧;电热网安装在进气管中，散热盘表面均匀设有多个喷气孔。
优选地，倾斜机构包括有电动推杆和楔形块;电动推杆固接于杀菌箱内底部，楔形块与电动推杆输出端传动连接;楔形块与导热板、杀菌箱内壁密封连接。
优选地，第一搅拌机构包括有第二支杆、第一电机、第三支杆、第一密封圈、第一轴承座、第一转轴、第二轴承座、第二密封圈、第三密封圈、第三轴承座、第四密封圈、第四轴承座、第五密封圈、第五轴承座、第二转轴、第三转轴、第一齿轮、第二齿轮、第六轴承座、第六密封圈和第一搅拌叶片;第一电机通过第二支杆、第三支杆固接于搅拌箱靠近安装架的侧部，且第一电机位于第二支杆、第三支杆之间;第一轴承座、第六轴承座、第二轴承座依次嵌于搅拌箱一侧壁，第三轴承座、第四轴承座、第五轴承座依次嵌于搅拌箱另一侧壁;第三转轴一端部与第六轴承座枢接，并贯穿第六轴承座与第一电机输出端传动连接;第三转轴另一端与第四轴承座枢接，并贯穿第四轴承座与第一齿轮固接;第四密封圈对应第四轴承座的位置固接于搅拌箱内壁，第六密封圈对应第六轴承座的位置固接于搅拌箱内壁，第三转轴贯穿第四密封圈、第六密封圈;第一转轴一端部与第一轴承座枢接;第一转轴另一端与第三轴承座枢接，并贯穿第三轴承座与第二齿轮固接;第一密封圈对应第一轴承座的位置固接于搅拌箱内壁，第三密封圈对应第三轴承座的位置固接于搅拌箱内壁，第一转轴贯穿第一密封圈、第三密封圈;第二齿轮与第一齿轮啮合;第二转轴一端部与第二轴承座枢接;第二转轴另一端与第五轴承座枢接，并贯穿第五轴承座与第三齿轮固接;第二密封圈对应第二轴承座的位置固接于搅拌箱内壁，第五密封圈对应第五轴承座的位置固接于搅拌箱内壁，第二转轴贯穿第二密封圈、第五密封圈;第三齿轮与第一齿轮啮合;多个第一搅拌叶片等间距固接于第一转轴、第二转轴和第三转轴上。
优选地，第二搅拌机构包括有搅拌管道、第三阀门、L形支杆、第二电机、第四转轴和第二搅拌叶片;第三阀门将搅拌管道分隔成进水通道、出水通道，第二电机通过L形支杆固接于进水通道底部，进水通道嵌有第七密封圈;第四转轴一端与第二电机输出端传动连接，另一端贯穿第七密封圈与第二搅拌叶片固接。
工作原理：当需要对污泥进行净化处理时，首先工人通过把手打开箱盖，往杀菌箱中加入污泥，直至一定量时，关闭箱盖，接着启动加热机构，开始对杀菌箱中的污泥进行杀菌处理，达到一定时间内，工人打开第一阀门，启动倾斜机构，杀菌后的污泥将会倾斜通过第一出料管道，从第一通孔进入到搅拌箱中，同时往第二搅拌机构中加入净化剂进行初期搅拌，搅拌完全后，打开第二搅拌机构，使搅拌后的净化剂进入到搅拌箱中，进而启动第一搅拌机构，杀菌后的污泥与搅拌后的净化剂进行充分搅拌，使化学反应更均匀，搅拌一段时间后，从而工人打开第二阀门，使净化剂处理后的污泥从第二出料管道排出，流入收集框，完成污泥的精华、杀菌处理工作。
因为加热机构包括有散热盘、进气管、电热网和鼓风机;散热盘固接于杀菌箱内侧部，散热盘通过进气管与鼓风机连通;鼓风机位于杀菌箱外侧;电热网安装在进气管中，散热盘表面均匀设有多个喷气孔;所以打开鼓风机，鼓风机产生的风通过电热网进行加热，热风通过进气管进入散热盘中，从而从喷气孔喷出，即加热整个杀菌箱，如此，达到杀菌的效果。
因为倾斜机构包括有电动推杆和楔形块;电动推杆固接于杀菌箱内底部，楔形块与电动推杆输出端传动连接;楔形块与导热板、杀菌箱内壁密封连接;所以启动电动推杆，电动推杆推动楔形块上升，杀菌后的污泥将会随楔形块的上升而倾斜排出，污泥排出完毕后，电动推杆下降，恢复初始位置，便于下次推动污泥排出。
因为第一搅拌机构包括有第二支杆、第一电机、第三支杆、第一密封圈、第一轴承座、第一转轴、第二轴承座、第二密封圈、第三密封圈、第三轴承座、第四密封圈、第四轴承座、第五密封圈、第五轴承座、第二转轴、第三转轴、第一齿轮、第二齿轮、第六轴承座、第六密封圈和第一搅拌叶片;第一电机通过第二支杆、第三支杆固接于搅拌箱靠近安装架的侧部，且第一电机位于第二支杆、第三支杆之间;第一轴承座、第六轴承座、第二轴承座依次嵌于搅拌箱一侧壁，第三轴承座、第四轴承座、第五轴承座依次嵌于搅拌箱另一侧壁;第三转轴一端部与第六轴承座枢接，并贯穿第六轴承座与第一电机输出端传动连接;第三转轴另一端与第四轴承座枢接，并贯穿第四轴承座与第一齿轮固接;第四密封圈对应第四轴承座的位置固接于搅拌箱内壁，第六密封圈对应第六轴承座的位置固接于搅拌箱内壁，第三转轴贯穿第四密封圈、第六密封圈;第一转轴一端部与第一轴承座枢接;第一转轴另一端与第三轴承座枢接，并贯穿第三轴承座与第二齿轮固接;第一密封圈对应第一轴承座的位置固接于搅拌箱内壁，第三密封圈对应第三轴承座的位置固接于搅拌箱内壁，第一转轴贯穿第一密封圈、第三密封圈;第二齿轮与第一齿轮啮合;第二转轴一端部与第二轴承座枢接;第二转轴另一端与第五轴承座枢接，并贯穿第五轴承座与第三齿轮固接;第二密封圈对应第二轴承座的位置固接于搅拌箱内壁，第五密封圈对应第五轴承座的位置固接于搅拌箱内壁，第二转轴贯穿第二密封圈、第五密封圈;第三齿轮与第一齿轮啮合;多个第一搅拌叶片等间距固接于第一转轴、第二转轴和第三转轴上;所以工人启动第一电机，驱动第三转轴转动、第一齿轮转动，从而带动第二齿轮、第三齿轮转动，即带动第一转轴、第二转轴转动，则第一搅拌叶片转动，以便将搅拌箱内的污泥和净化机混合、搅拌均匀。
因为第二搅拌机构包括有搅拌管道、第三阀门、L形支杆、第二电机、第四转轴和第二搅拌叶片;第三阀门将搅拌管道分隔成进水通道、出水通道，第二电机通过L形支杆固接于进水通道底部，进水通道嵌有第七密封圈;第四转轴一端与第二电机输出端传动连接，另一端贯穿第七密封圈与第二搅拌叶片固接;所以启动第二电机，驱动第四转轴转动，进而带动第二搅拌叶片转动，从而搅拌净化剂，便于净化剂的稀释，充分溶于水。
本实用新型的控制方式是通过人工启动和关闭开关来控制，动力元件的接线图与电源的提供属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和接线布置。
(3)有益效果
本实用新型通过加热机构对杀菌箱进行加热，通过倾斜机构对杀菌后的污泥进行倾斜排料，通过第一搅拌机构对搅拌后的净化剂、杀菌后的污泥进行搅拌，通过第二搅拌机构对净化剂进行搅拌反应，解决了现有的市政污泥直接填埋的方式容易对环境造成二次污染的缺点，避免了市政污泥对环境造成二次污染的现象。
