申请日2018.01.05
公开(公告)日2018.10.30
IPC分类号C02F9/14
摘要
一种模块化污水净水设备，涉及污水净化设备技术领域，包括预处理箱、厌氧箱3、精细过滤箱，处理箱与厌氧箱3的入水管道30相连，精细过滤箱与厌氧箱3的出水管道31相连，厌氧箱3侧壁上设有厌氧菌加入管32，厌氧菌加入管32与微生物储存箱4相连，厌氧箱3内设有水质导电检测器33，水质导电检测器33与主控模块相连。
权利要求书
1.一种模块化污水净水设备，包括预处理箱、厌氧箱(3)、精细过滤箱，所述处理箱与厌氧箱(3)的入水管道(30)相连，所述精细过滤箱与厌氧箱(3)的出水管道(31)相连，其特征在于：所述厌氧箱(3)侧壁上设有厌氧菌加入管(32)，所述厌氧菌加入管(32)与微生物储存箱(4)相连，所述厌氧箱(3)内设有水质导电检测器(33)，所述水质导电检测器(33)与主控模块相连。
2.根据权利要求1所述的一种模块化污水净水设备，其特征在于：所述微生物储存箱(4)与厌氧菌加入管(32)之间设有厌氧菌加入泵(42)相连，所述厌氧菌加入泵(42)与主控模块相连。
3.根据权利要求2所述的一种模块化污水净水设备，其特征在于：所述厌氧菌加入管(32)设有两条，所述两条厌氧菌加入管(32)对称分布在厌氧箱(3)两侧。
4.根据权利要求3所述的一种模块化污水净水设备，其特征在于：所述两条厌氧菌加入管(32)上都设有厌氧菌输送量监测器(41)，所述厌氧菌输送量监测器(41)与主控模块相连。
5.根据权利要求1所述的一种模块化污水净水设备，其特征在于：所述预处理箱包括：格栅箱(1)，所述格栅箱(1)与厌氧箱(3)相连，所述格栅箱(1)顶部设有污水输入管(10)，下部设有污水排出管(13)，内部设有过滤网(11)，所述过滤网(11)设有至少两张，所述过滤网(11)的孔径从上至下依次减小。
6.根据权利要求5所述的一种模块化污水净水设备，其特征在于：所述过滤网(11)的两端安装在拉力条(12)上，所述拉力条(12)对称分布在格栅箱(1)的内壁上。
7.根据权利要求6所述的一种模块化污水净水设备，其特征在于：所述拉力条(12)上设有拉力传感器，所述拉力传感器与主控模块相连。
8.根据权利要求7所述的一种模块化污水净水设备，其特征在于：所述污水输入管(10)上设有入水流量计(15)，所述入水流量计(15)与主控模块相连。
9.根据权利要求8所述的一种模块化污水净水设备，其特征在于：所述污水输入管(10)上入水流量计(15)前部设有粉碎机(16)，所述粉碎机(16)与主控模块相连。
10.根据权利要求9所述的一种模块化污水净水设备，其特征在于：所述污水排出管(13)上设有污水抽送泵(14)，所述污水抽送泵(14)与主控模块相连。
11.根据权利要求10所述的一种模块化污水净水设备，其特征在于：所述预处理箱还包括：缓冲调节箱(2)，所述缓冲调节箱(2)下部设有液体流入管(20)，上部设有液体流出管(22)，内壁设有污水导电性检测器(21)，所述污水导电性检测器(21)与主控模块相连，所述液体流入管(20)与污水排出管(13)相连，所述液体流出管(22)与入水管道(30)。
12.根据权利要求11所述的一种模块化污水净水设备，其特征在于：所述缓冲调节箱(2)内壁设有水温控制器(24)，所述水温控制器(24)上集成有温度传感器与温度调节器，所述水温控制器(24)与主控模块相连。
13.根据权利要求12所述的一种模块化污水净水设备，其特征在于：所述液体流出管(22)上设有液体抽送泵(23)，所述液体抽送泵(23)与主控模块相连。
14.根据权利要求5所述的一种模块化污水净水设备，其特征在于：所述精细过滤箱下部为待净水储存箱(5)，上部为净化透析箱(6)，所述待净水储存箱(5)下部设有气动管道(50)，所述气动管道(50)后端与鼓风机(52)相连;所述净化透析箱(6)中设有透析板(60)，所述透析板(60)的上端与波纹管(61)下端相连通，所述波纹管(61)的上端穿出净化透析箱(6)顶部与净水管道(64)相连，所述波纹管(61)与净水管道(64)之间设有净水外排泵(63)，所述鼓风机(52)与主控模块相连;所述净水外排泵(63)与主控模块相连。
15.根据权利要求14所述的一种模块化污水净水设备，其特征在于：所述待净水储存箱(5)的入口通过管道与电控三项阀(54)相连，所述电控三项阀(54)与主控模块相连。
16.根据权利要求15所述的一种模块化污水净水设备，其特征在于：所述待净水储存箱(5)的入水口与电控三项阀(54)之间设有降温箱(53)。
17.根据权利要求16所述的一种模块化污水净水设备，其特征在于：所述气动管道(50)上设有气体流向控制单向阀(51)，所述鼓风机(52)位于气动管道(50)之后，所述气体流向控制单向阀(51)与主控模块相连。
18.根据权利要求17所述的一种模块化污水净水设备，其特征在于：所述气动管道(50)设有至少两根。
19.根据权利要求18所述的一种模块化污水净水设备，其特征在于：所述净化透析箱(6)内其顶壁上设有电控伸缩杆(62)，所述电控伸缩杆(62)的下端与透析板(60)的上端相连接，所述电控伸缩杆(62)控制端与主控模块相连。
20.根据权利要求19所述的一种模块化污水净水设备，其特征在于：所述透析板(60)设有至少两个，所述每个透析板(60)对应一个波纹管(61)、一个净水外排泵(63)，所述所有波纹管(61)最终于同一个净水管道(64)相连。
21.根据权利要求20所述的一种模块化污水净水设备，其特征在于：所述电控三项阀(54)还连接有回水管道(55)，所述回水管道(55)与净水储存箱(7)底部相连，所述净水管道(64)与净水储存箱(7)顶部相连。
22.根据权利要求21所述的一种模块化污水净水设备，其特征在于：所述回水管道(55)上设有回水泵(71)，所述回水泵(71)与主控模块相连。
23.根据权利要求20所述的一种模块化污水净水设备，其特征在于：所述净水储存箱(7)内设有水质监测器(70)，所述水质监测器(70)与主控模块相连。
24.根据权利要求20所述的一种模块化污水净水设备，其特征在于：所述净水储存箱(7)出水管上设有出水流量计(72)，所述水流量计(72)与主控模块相连。
说明书
一种模块化污水净水设备
技术领域
本实用新型涉及污水净化设备技术领域，具体是一种模块化污水净水设备。
背景技术
目前，水污染处理已被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，目前水污染处理中由于处理程序复杂，不同的污水处理方式不同，但是现有的污水处理设备，尤其是小型污水处理设备净化能力差，无法根据污水的特性适度净化。
实用新型内容
本实用新型所要解决的技术问题是提供一种模块化污水净水设备，以解决现有技术无法根据污水的特性适度净化的问题。

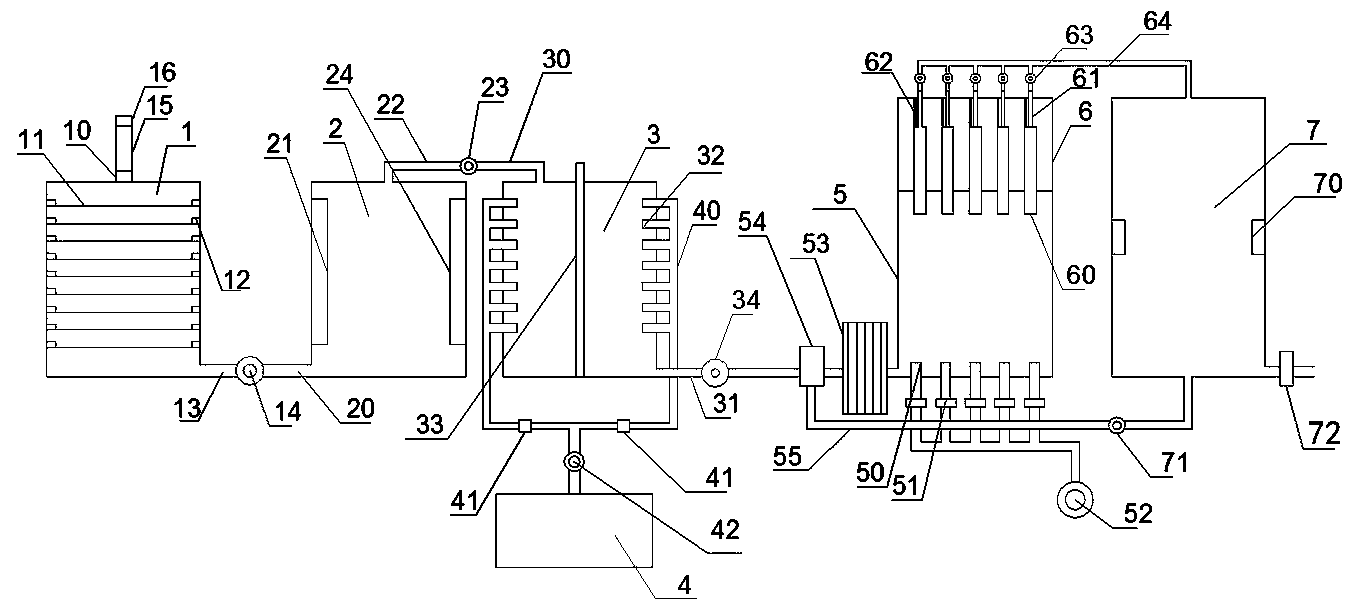

本实用新型解决技术问题的技术方案为：一种模块化污水净水设备，包括预处理箱、厌氧箱3、精细过滤箱，处理箱与厌氧箱3的入水管道30相连，精细过滤箱与厌氧箱3的出水管道31相连，厌氧箱3侧壁上设有厌氧菌加入管32，厌氧菌加入管32与微生物储存箱4相连，厌氧箱3内设有水质导电检测器33，水质导电检测器33与主控模块相连。
微生物储存箱4与厌氧菌加入管32之间设有厌氧菌加入泵42相连，厌氧菌加入泵42与主控模块相连。
厌氧菌加入管32设有两条，两条厌氧菌加入管32对称分布在厌氧箱3两侧。
两条厌氧菌加入管32上都设有厌氧菌输送量监测器41，厌氧菌输送量监测器41与主控模块相连。
预处理箱包括：格栅箱1，格栅箱1与厌氧箱3相连，格栅箱1顶部设有污水输入管10，下部设有污水排出管13，内部设有过滤网11，过滤网11设有至少两张，过滤网11的孔径从上至下依次减小。
过滤网11的两端安装在拉力条12上，拉力条12对称分布在格栅箱1的内壁上。
拉力条12上设有拉力传感器，拉力传感器与主控模块相连。
污水输入管10上设有入水流量计15，入水流量计15与主控模块相连。
污水输入管10上入水流量计15前部设有粉碎机16，粉碎机16与主控模块相连。
污水排出管13上设有污水抽送泵14，污水抽送泵14与主控模块相连。
预处理箱还包括：缓冲调节箱2，缓冲调节箱2下部设有液体流入管20，上部设有液体流出管22，内壁设有污水导电性检测器21，污水导电性检测器21与主控模块相连，液体流入管20与污水排出管13相连，液体流出管22与入水管道30。
缓冲调节箱2内壁设有水温控制器24，水温控制器24上集成有温度传感器与温度调节器，水温控制器24与主控模块相连。
液体流出管22上设有液体抽送泵23，液体抽送泵23与主控模块相连。
精细过滤箱下部为待净水储存箱5，上部为净化透析箱6，待净水储存箱5下部设有气动管道50，气动管道50后端与鼓风机52相连;净化透析箱6中设有透析板60，透析板60的上端与波纹管61下端相连通，波纹管61的上端穿出净化透析箱6顶部与净水管道64相连，波纹管61与净水管道64之间设有净水外排泵63，鼓风机52与主控模块相连;净水外排泵63与主控模块相连。
待净水储存箱5的入口通过管道与电控三项阀54相连，电控三项阀54与主控模块相连。
待净水储存箱5的入水口与电控三项阀54之间设有降温箱53。
气动管道50上设有气体流向控制单向阀51，鼓风机52位于气动管道50之后，气体流向控制单向阀51与主控模块相连。
气动管道50设有至少两根。
净化透析箱6内其顶壁上设有电控伸缩杆62，电控伸缩杆62的下端与透析板60的上端相连接，电控伸缩杆62控制端与主控模块相连。
透析板60设有至少两个，每个透析板60对应一个波纹管61、一个净水外排泵63，所有波纹管61最终于同一个净水管道64相连。
电控三项阀54还连接有回水管道55，回水管道55与净水储存箱7底部相连，净水管道64与净水储存箱7顶部相连。
回水管道55上设有回水泵71，回水泵71与主控模块相连。
净水储存箱7内设有水质监测器70，水质监测器70与主控模块相连。
净水储存箱7出水管上设有出水流量计72，水流量计72与主控模块相连。
本实用新型具备如下有益效果。
污水从格栅箱1上的污水输入管10进入格栅箱1内，穿过过滤网11后从格栅箱1下部设有污水排出管13排出。期间过滤网11会过滤大量的固体杂质，残留在过滤网11上的杂质会改变拉力条12的受力情况，从而使拉力传感器信号数值发生变化，数值的变化通过主控模块处理后，可以通过相关显示设备观察。流量计15能计算进入的水量，防止整个设备超负荷运转。粉碎机16可以粉碎较大的杂质，防止设备管路堵塞。
污水导电性检测器21用于监测污水中溶解物质的浓度，水温控制器24可以起到调节水温的作用，让水温始终保持在最佳范围内，方便后续反应的进行。
配合污水导电性检测器21先前监测，同时参照水质导电检测器33的监测数据，就能判断厌氧菌的加入量，从而控制厌氧菌加入泵42的功率，使之达到最好效果的同时节尽可能少的消耗厌氧菌。厌氧菌输送量监测器41可以监测厌氧菌的实际输送量，防止微生物储存箱4中厌氧菌消耗光后厌氧菌加入泵42空转，同时还能提醒工作人员及时补充厌氧菌。
净水储存箱5用于储存待透析的污水，净化透析箱6用于收纳透析板60。电控伸缩杆62配合波纹管61，就能实现和控制透析板60的升降。透析板60的升降可以根据水质的情况调整，水质较差放下较多的透析板60，水质较好放下较少的透析板60。或是污水较少时放下较少的透析板60，污水较多时反之。同时多块透析板60可以保证设备连续运行，即使有透析板60损坏，也可以在不间断处理污水的前提下更换透析板60。气动管道50配合鼓风机52可以反动污水，防止沉淀，同时还能提高透析效果。气体流向控制单向阀51可以防止污水倒流，即使在鼓风机52不工作的情况下。降温箱53能适当降低污水温度，从而延长透析板60的使用时间。
水质监测器70可以监测净水储存箱7中水的进化情况，如果净化不达标，电控三项阀54配合回水管道55，就能将净水储存箱7中不达标的污水二次净化。
入水流量计15配合出水流量计72，就能防止整个设备超负荷运行，即入水量要小于出水量。
