申请日 20200619
公开（公告）日 20210202
IPC分类号 C02F11/00
摘要

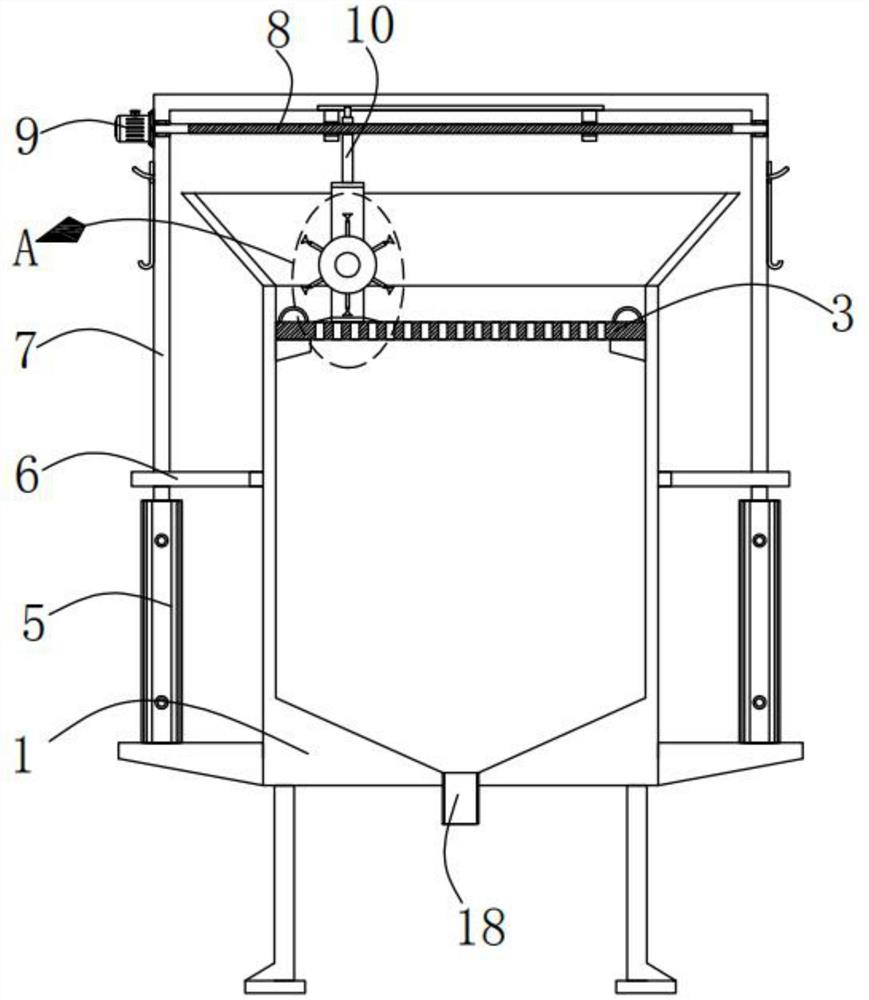

本实用新型提供一种污水处理用污泥回收利用装置。污水处理用污泥回收利用装置，包括：顶部为开口的处理箱；两个承接台，两个所述承接台分别固定安装在所述处理箱的两侧内壁上；滤板，所述滤板设置在两个所述承接台的顶部；多个滤孔，多个所述滤孔均开设在所述滤板的顶部；两个油缸，两个所述油缸分别设置在所述处理箱的两侧；衔接板，所述衔接板设置在所述油缸的上方，所述处理箱贯穿所述衔接板并与所述衔接板活动连接；凹形架，所述凹形架固定安装在两个所述衔接板的顶部。本实用新型提供的污水处理用污泥回收利用装置具有能对污泥预处理、减少较大体积泥状物、无需人工疏通、排料顺畅的优点。
权利要求书
1.污水处理用污泥回收利用装置，其特征在于，包括：
顶部为开口的处理箱；
两个承接台，两个所述承接台分别固定安装在所述处理箱的两侧内壁上；
滤板，所述滤板设置在两个所述承接台的顶部；
多个滤孔，多个所述滤孔均开设在所述滤板的顶部；
两个油缸，两个所述油缸分别设置在所述处理箱的两侧；
衔接板，所述衔接板设置在所述油缸的上方，所述处理箱贯穿所述衔接板并与所述衔接板活动连接；
凹形架，所述凹形架固定安装在两个所述衔接板的顶部；
螺杆，所述螺杆转动安装在所述凹形架的两侧内壁上；
第一电机，所述第一电机固定安装在所述凹形架的一侧外壁上，所述第一电机的输出轴与所述螺杆的一端固定连接；
滑移板，所述滑移板螺纹安装在所述螺杆上，所述滑移板的顶部与所述凹形架的顶部内壁滑动连接；
矩形框体，所述矩形框体固定安装在所述滑移板的底部，所述矩形框体的底部延伸至所述处理箱内，所述矩形框体的底部与所述滤板相接触；
转轴，所述转轴转动密封安装在所述矩形框体的两侧内壁上，所述转轴的一端延伸至所述矩形框体外；
套辊，所述套辊固定套设在所述转轴上；
多个翻料杆，多个所述翻料杆均固定安装在所述套辊上；
第二电机，所述第二电机固定安装在所述矩形框体的顶部；
两个皮带轮，两个所述皮带轮分别固定套设在所述转轴和所述第二电机的输出轴上；
皮带，所述皮带套设在两个所述皮带轮上；
排料管，所述排料管固定安装在所述处理箱的底部。
2.根据权利要求1所述的污水处理用污泥回收利用装置，其特征在于，所述处理箱的两侧外壁上均固定安装有承重板，所述承重板的顶部与所述油缸固定连接，所述衔接板的顶部开设有避让口，所述处理箱贯穿所述避让口并与所述避让口的内壁活动连接。
3.根据权利要求1所述的污水处理用污泥回收利用装置，其特征在于，所述处理箱的顶部固定安装有倒料斗，所述滤板的顶部固定安装有两个金属半环，所述凹形架的两侧外壁上均固定安装有挂钩，所述挂钩上设有提钩，所述提钩与所述金属半环相适配。
4.根据权利要求1所述的污水处理用污泥回收利用装置，其特征在于，所述凹形架的顶部内壁上固定安装有两个限位板，所述螺杆贯穿所述限位板并与所述限位板活动连接，所述矩形框体的两侧均固定安装有铲板，所述铲板的底部与所述滤板相接触，所述矩形框体的一侧外壁上固定安装有隔离罩，所述皮带位于所述隔离罩内。
5.根据权利要求1所述的污水处理用污泥回收利用装置，其特征在于，所述处理箱的底部固定安装有套筒，所述排料管位于所述套筒内，所述套筒的底部内壁上转动安装有绞龙，所述绞龙的顶端贯穿所述排料管并延伸至所述处理箱内，所述套筒的底部固定安装有第三电机，所述第三电机的输出轴与所述绞龙的底端固定连接。
6.根据权利要求5所述的污水处理用污泥回收利用装置，其特征在于，所述排料管上固定套设有密封环，所述密封环的外圈与所述套筒的内壁固定连接。
7.根据权利要求5所述的污水处理用污泥回收利用装置，其特征在于，所述套筒上固定安装有两个出料管。
说明书
污水处理用污泥回收利用装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理用污泥回收利用装置。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，在对污水处理的过程中，会余留较多的污泥，这些污泥是一种具有含水率高、热值高、含有丰富有机物及营养物的潜在优质二次资源，因为，会对这些污泥进行收集并处理，从而形成上述所说的能够被合理利用的二次资源。
但是，在对污泥处理时，由于污泥中还会含有较多体积较大，或者结团的泥状物，在对其进行回收利用的处理时很容易将通料管道或者设备间的连接管道堵住，进而影响了后续的正常处理工作，并且处理完后的污泥，由于其本身具有一定的附着性，很容易将排料管堵住，从而使污泥的排出形成间接性的堵塞，影响了正常的排料工作，还需人工疏通，降低了处理效率。
因此，有必要提供一种污水处理用污泥回收利用装置解决上述技术问题。
实用新型内容
本实用新型解决的技术问题是提供一种能对污泥预处理、减少较大体积泥状物、无需人工疏通、排料顺畅的污水处理用污泥回收利用装置。
为解决上述技术问题，本实用新型提供的污水处理用污泥回收利用装置，包括：顶部为开口的处理箱；两个承接台，两个所述承接台分别固定安装在所述处理箱的两侧内壁上；滤板，所述滤板设置在两个所述承接台的顶部；多个滤孔，多个所述滤孔均开设在所述滤板的顶部；两个油缸，两个所述油缸分别设置在所述处理箱的两侧；衔接板，所述衔接板设置在所述油缸的上方，所述处理箱贯穿所述衔接板并与所述衔接板活动连接；凹形架，所述凹形架固定安装在两个所述衔接板的顶部；螺杆，所述螺杆转动安装在所述凹形架的两侧内壁上；第一电机，所述第一电机固定安装在所述凹形架的一侧外壁上，所述第一电机的输出轴与所述螺杆的一端固定连接；滑移板，所述滑移板螺纹安装在所述螺杆上，所述滑移板的顶部与所述凹形架的顶部内壁滑动连接；矩形框体，所述矩形框体固定安装在所述滑移板的底部，所述矩形框体的底部延伸至所述处理箱内，所述矩形框体的底部与所述滤板相接触；转轴，所述转轴转动密封安装在所述矩形框体的两侧内壁上，所述转轴的一端延伸至所述矩形框体外；套辊，所述套辊固定套设在所述转轴上；多个翻料杆，多个所述翻料杆均固定安装在所述套辊上；第二电机，所述第二电机固定安装在所述矩形框体的顶部；两个皮带轮，两个所述皮带轮分别固定套设在所述转轴和所述第二电机的输出轴上；皮带，所述皮带套设在两个所述皮带轮上；排料管，所述排料管固定安装在所述处理箱的底部。
优选的，所述处理箱的两侧外壁上均固定安装有承重板，所述承重板的顶部与所述油缸固定连接，所述衔接板的顶部开设有避让口，所述处理箱贯穿所述避让口并与所述避让口的内壁活动连接。
优选的，所述处理箱的顶部固定安装有倒料斗，所述滤板的顶部固定安装有两个金属半环，所述凹形架的两侧外壁上均固定安装有挂钩，所述挂钩上设有提钩，所述提钩与所述金属半环相适配。
优选的，所述凹形架的顶部内壁上固定安装有两个限位板，所述螺杆贯穿所述限位板并与所述限位板活动连接，所述矩形框体的两侧均固定安装有铲板，所述铲板的底部与所述滤板相接触，所述矩形框体的一侧外壁上固定安装有隔离罩，所述皮带位于所述隔离罩内。
优选的，所述处理箱的底部固定安装有套筒，所述排料管位于所述套筒内，所述套筒的底部内壁上转动安装有绞龙，所述绞龙的顶端贯穿所述排料管并延伸至所述处理箱内，所述套筒的底部固定安装有第三电机，所述第三电机的输出轴与所述绞龙的底端固定连接。
优选的，所述排料管上固定套设有密封环，所述密封环的外圈与所述套筒的内壁固定连接。
优选的，所述套筒上固定安装有两个出料管。
与相关技术相比较，本实用新型提供的污水处理用污泥回收利用装置具有如下有益效果：
本实用新型提供一种污水处理用污泥回收利用装置，在对污泥进行处理时，启动第二电机，使得套辊和翻料杆转动，随后将污泥倒入处理箱，一部分污泥通过滤孔继续下落至接料箱内，倒入的同时启动第一电机正转和反转，使得滑移板发生水平位置的移动，翻料杆便会对污泥进行水平位置上的来回搅动翻打，将污泥中的结团污泥状打散，且铲板能将滤孔进口端上堵住的污泥铲出，使污泥通过滤孔的过程更加顺利，通过这样的店预处理方式，减少了污泥中较大体积的结团污泥状，并且在对污泥处理完毕后，启动油缸的输出轴伸出，通过提钩将滤板提出，便可对滤板进行清洗或者更换，使用方便，当污泥通过排料管排出的同时，启动第三电机，第三电机的输出轴便会带动绞龙转动，继而对污泥进行一个主动式的送料式排料，使得污泥能够连续且顺畅的通过两个出料管排出，无需人工疏通，提高了污泥的排出顺畅性，提高了后续的处理效率。
（发明人：张辉 ）
