工业污水处理用异味处理装置

发布时间:2021-4-1 8:01:54  中国污水处理工程网

申请日 20200516

公开(公告)日 20210202

IPC分类号 C02F9/04

摘要

本实用新型公开了一种工业污水处理用异味处理装置,包括第一固定架和第二固定架,所述第一固定架和第二固定架之间固定连接有隔板,所述隔板的顶部固定连接有箱体,所述箱体顶部的左侧连通有进水管。本实用新型通过第一固定架、第二固定架、隔板、箱体、进水管、电机、搅拌轴、搅拌杆、投料管、底板、水泵、第一连接管、过滤箱、第二连接管、排出管和过滤芯的配合使用,能够有效的解决传统工业污水处理装置无法与药水进行充分接触混合导致异味消除效率较慢的问题,该装置能够充分的对混有药剂的污水进行混合,从而保证了污水中异味的去除,同时能够对污水中的杂质进一步过滤,达到更加有效的处理方式。


权利要求书

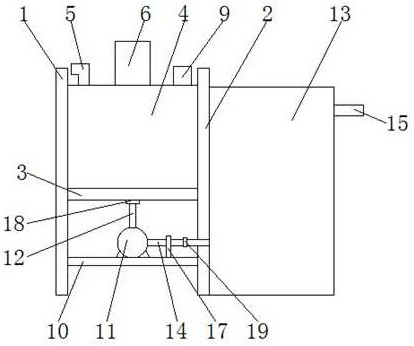

1.一种工业污水处理用异味处理装置,包括第一固定架(1)和第二固定架(2),其特征在于:所述第一固定架(1)和第二固定架(2)之间固定连接有隔板(3),所述隔板(3)的顶部固定连接有箱体(4),所述箱体(4)顶部的左侧连通有进水管(5),所述箱体(4)的顶部固定连接有电机(6),所述电机(6)的输出端固定连接有搅拌轴(7),所述搅拌轴(7)的底部贯穿至箱体(4)的内腔,所述搅拌轴(7)表面的两侧均固定连接有搅拌杆(8),所述箱体(4)顶部的右侧连通有投料管(9),所述第一固定架(1)和第二固定架(2)相对一侧的底部固定连接有底板(10),所述底板(10)的顶部固定连接有水泵(11),所述水泵(11)的顶部连通有第一连接管(12),所述第一连接管(12)的顶部与箱体(4)的底部连通,所述第二固定架(2)的右侧固定连接有过滤箱(13),所述水泵(11)的右侧连通有第二连接管(14),所述第二连接管(14)的右侧与过滤箱(13)连通,所述过滤箱(13)右侧的顶部连通有排出管(15),所述过滤箱(13)内腔的顶部固定连接有过滤芯(16),所述过滤芯(16)包括一级过滤层(1601)、二级过滤层(1602)和三级过滤层(1603)。

2.根据权利要求1所述的一种工业污水处理用异味处理装置,其特征在于:所述底板(10)顶部的右侧固定连接有固定杆(17),所述固定杆(17)的顶部与第二连接管(14)固定连接。

3.根据权利要求1所述的一种工业污水处理用异味处理装置,其特征在于:所述第一连接管(12)表面的顶部固定连接有第一阀门(18),所述第二连接管(14)表面的右侧螺纹连接有第二阀门(19)。

4.根据权利要求1所述的一种工业污水处理用异味处理装置,其特征在于:所述一级过滤层(1601)采用的材质为生物活性炭,所述二级过滤层(1602)采用的材质为石灰石陶粒,所述三级过滤层(1603)采用的材质为轻质陶粒过滤颗粒。

5.根据权利要求1所述的一种工业污水处理用异味处理装置,其特征在于:所述过滤箱(13)的内腔且位于过滤芯(16)的下方固定连接有反渗透膜(20),所述反渗透膜(20)采用芳香聚酰胺制成。


说明书

一种工业污水处理用异味处理装置

技术领域

本实用新型涉及工业污水处理技术领域,具体为一种工业污水处理用异味处理装置。

背景技术

污水处理设备能有效处理城区的生活污水,工业废水等,避免污水及污染物直接流入水域,对改善生态环境、提升城市品位和促进经济发展具有重要意义,所谓原生污水就是城市直接排放未经处理的生活或者是工业废水,一般都有污水处理装置对生活和工业污水实施过滤及除异味,但是现有的污水处理装置大多不能使污水与药水充分接触,导致污水异味不能完全清除,不能有效去除污水中的细小颗粒、微生物。

实用新型内容

本实用新型的目的在于提供一种工业污水处理用异味处理装置,具备高效快捷的优点,解决了现有的污水处理装置大多不能使污水与药水充分接触,导致污水异味不能完全清除,不能有效去除污水中的细小颗粒、微生物的问题。

为实现上述目的,本实用新型提供如下技术方案:一种工业污水处理用异味处理装置,包括第一固定架和第二固定架,所述第一固定架和第二固定架之间固定连接有隔板,所述隔板的顶部固定连接有箱体,所述箱体顶部的左侧连通有进水管,所述箱体的顶部固定连接有电机,所述电机的输出端固定连接有搅拌轴,所述搅拌轴的底部贯穿至箱体的内腔,所述搅拌轴表面的两侧均固定连接有搅拌杆,所述箱体顶部的右侧连通有投料管,所述第一固定架和第二固定架相对一侧的底部固定连接有底板,所述底板的顶部固定连接有水泵,所述水泵的顶部连通有第一连接管,所述第一连接管的顶部与箱体的底部连通,所述第二固定架的右侧固定连接有过滤箱,所述水泵的右侧连通有第二连接管,所述第二连接管的右侧与过滤箱连通,所述过滤箱右侧的顶部连通有排出管,所述过滤箱内腔的顶部固定连接有过滤芯,所述过滤芯包括一级过滤层、二级过滤层和三级过滤层。

优选的,所述底板顶部的右侧固定连接有固定杆,所述固定杆的顶部与第二连接管固定连接。

优选的,所述第一连接管表面的顶部固定连接有第一阀门,所述第二连接管表面的右侧螺纹连接有第二阀门。

优选的,所述一级过滤层采用的材质为生物活性炭,所述二级过滤层采用的材质为石灰石陶粒,所述三级过滤层采用的材质为轻质陶粒过滤颗粒。

优选的,所述过滤箱的内腔且位于过滤芯的下方固定连接有反渗透膜,所述反渗透膜采用芳香聚酰胺制成。

与现有技术相比,本实用新型的有益效果如下:

1、本实用新型通过第一固定架、第二固定架、隔板、箱体、进水管、电机、搅拌轴、搅拌杆、投料管、底板、水泵、第一连接管、过滤箱、第二连接管、排出管和过滤芯的配合使用,能够有效的解决传统工业污水处理装置无法与药水进行充分接触混合导致异味消除效率较慢的问题,该装置能够充分的对混有药剂的污水进行混合,从而保证了污水中异味的去除,同时能够对污水中的杂质进一步过滤,达到更加有效的处理方式。

2、本实用新型通过设置固定杆,能够对第二连接管起到支撑作用,避免第二连接管折弯,影响污水输送效果,通过设置第一阀门和第二阀门,能够对第一连接管和第二连接管进行闭合,通过设置一级过滤层、二级过滤层和三级过滤层,能够有效的对污水中的杂质进行过滤,同时进一步对污水中的异味进行吸附处理,通过设置反渗透膜,能够提高污水过滤效果。 (发明人:李倩;区艳 )
