申请日 20200521
公开（公告）日 20210202
IPC分类号 B01D36/04
摘要
本实用新型公开了一种工地污水处理的沉淀池，涉及环保科技领域。包括池体，所述池体上部盖有盖板，池体一侧固定连接有进水口，池体远离进水口的一侧固定连接有出水口，盖板底部固定连接有第一隔板和第二隔板，第二隔板和池体内壁固定连接有滤网，第一隔板远离进水口一侧固定连接有叶轮罩板，池体底部固定连接叶轮罩板，叶轮罩板一侧固定连接有过滤板，盖板上部固定连接有电机，电机输出轴固定连接旋转轴，旋转轴固定连接提升叶轮，所述盖板上部靠近过滤板固定连接有固体收集箱，本实用新型通过设置提升叶轮，能够将沉淀池中的固形物提升至固体收集箱，通过设置挡泥块能将沉淀物限制在左侧池体，有效地降低了人力负担，同时提高了污水的处理效率。
权利要求书

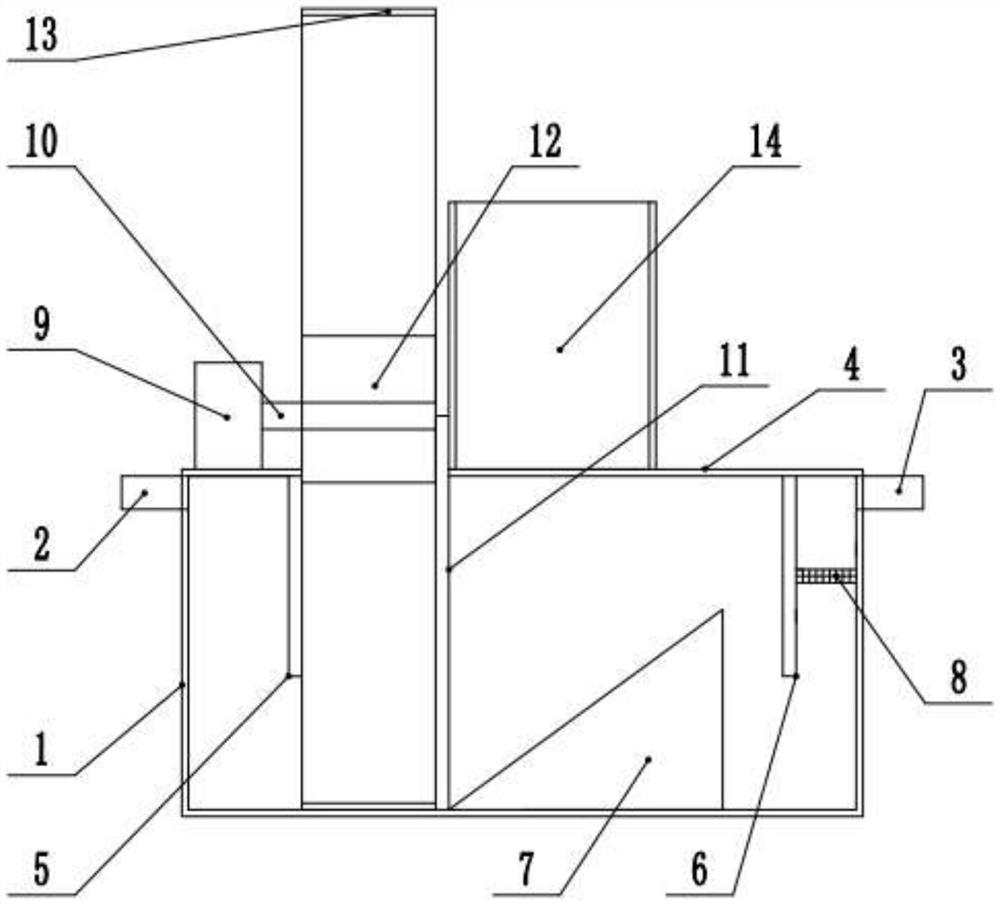

1.一种工地污水处理的沉淀池，包括池体(1)，其特征在于，所述池体(1)上部盖有盖板(4)，池体(1)一侧固定连接有进水口(2)，池体(1)远离进水口(2)的一侧固定连接有出水口(3)，池体(1)底部固定连接有支撑块(15)，盖板(4)底部固定连接有第一隔板(5)和第二隔板(6)，第二隔板(6)和池体(1)内壁固定连接有滤网(8)，池体(1)底部固定连接有挡泥块(7)，第一隔板(5)远离进水口(2)一侧固定连接有叶轮提升机构(12)，盖板(4)上部固定连接有电机(9)，电机(9)输出轴固定连接有旋转轴(10)，所述盖板(4)上部固定连接有固体收集箱(14)。
2.根据权利要求1所述的工地污水处理的沉淀池，其特征在于，所述叶轮提升机构(12)包括与旋转轴(10)固定连接的提升叶轮(16)，盖板(4)上固定连接叶轮罩板(13)，叶轮罩板(13)一侧固定连接有过滤板(11)，提升叶轮(16)的叶片上开设有排水孔，提升叶轮(16)的叶片相对旋转轴(10)倾斜设置。
3.根据权利要求2所述的工地污水处理的沉淀池，其特征在于，所述过滤板(11)上开设有排水孔，且过滤板(11)截面为半圆形。
4.根据权利要求1所述的工地污水处理的沉淀池，其特征在于，所述挡泥块(7)截面为一侧倾斜，一侧垂直的。
5.根据权利要求1所述的工地污水处理的沉淀池，其特征在于，所述池体(1)为半圆柱体。
说明书
一种工地污水处理的沉淀池
技术领域
本实用新型涉及环保科技领域，具体是一种工地污水处理的沉淀池。
背景技术
污水处理是为了使污水可以达到排入某一水体或者再次利用的水体水质达到要求而进行的净化过程。现代污水处理技术按照处理的程度可以划分为三级，即一级、二级和三级处理，一般会根据水质状况和处理后的水的流向场景从而确定污水的处理程度。一级处理主要去除污水中呈悬浮状态的固体污染物质，物理处理法大部分只能完成一级处理的要求，但是达不到排放标准；二级处理主要去除污水中呈胶体和溶解状态的有机污染物质，使有机污染物达到排放标准；三级处理进一步处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。在建筑工地内的水大多仅是含有较多的固体污染物质，其它的例如有机溶剂和可溶性无机物的含量较少。
传统的对工地进行污水处理的沉淀池，其对固体污染物质的清除能力不强，一般就仅仅只是一个池子，若要将沉淀池中的固体物质清理出来就比较困难，需要把整个沉淀池中的水抽干，造成很大的人力物力资源浪费。
实用新型内容
本实用新型提供一种工地污水处理的沉淀池，解决了上述背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种工地污水处理的沉淀池，包括池体，所述池体上部盖有盖板，池体一侧固定连接有进水口，池体远离进水口的一侧固定连接有出水口，池体底部固定连接有支撑块，盖板底部固定连接有第一隔板和第二隔板，第二隔板和池体内壁固定连接有滤网，池体底部固定连接有挡泥块，第一隔板远离进水口一侧固定连接有叶轮提升机构，盖板上部固定连接有电机，电机输出轴固定连接有旋转轴，所述盖板上部固定连接有固体收集箱。
作为本实用新型的一种优选技术方案，所述叶轮提升机构包括与旋转轴固定连接的提升叶轮，盖板上固定连接叶轮罩板，叶轮罩板一侧固定连接有过滤板，提升叶轮的叶片上开设有排水孔，提升叶轮的叶片相对旋转轴倾斜设置。
作为本实用新型的一种优选技术方案，所述过滤板上开设有排水孔，且过滤板截面为半圆形。
作为本实用新型的一种优选技术方案，所述挡泥块截面为一侧倾斜，一侧垂直的。
作为本实用新型的一种优选技术方案，所述池体为半圆柱体。
本实用新型具有以下有益之处：本实用新型通过设置提升叶轮，能够将沉淀池中的固形物提升至固体收集箱中，通过设置叶轮罩板和过滤板能够将提升叶轮上承载的固形物限位，另外过滤了水中的固体，通过设置挡泥块能够将大部分沉淀物限制在左侧池体，有效地降低了人力负担，同时提高了污水的处理效率。
（发明人：周昌海;林栓定 ）
