申请日 20200508
公开（公告）日 20210202
IPC分类号 B01D33/03; B01D33/62; B01D33/76
摘要：
本实用新型涉及污水处理技术领域，尤其是一种新型振动格栅污水处理设备，包括过滤箱，所述过滤箱的一侧固定设有处理箱，所述过滤箱的顶部设有入口，所述过滤箱内部倾斜设有格栅板，所述格栅板的底部固定设有振动电机，所述过滤箱与处理箱之间位于格栅板的一侧开设有第一开口，所述处理箱内壁位于第一开口的底部固定设有导向板，该新型振动格栅污水处理设备可对悬浮物进行进一步的处理，有效的防止悬浮物内存留的污水无法得到净化，处理更加完整，有效的减少工作强度。
权利要求书

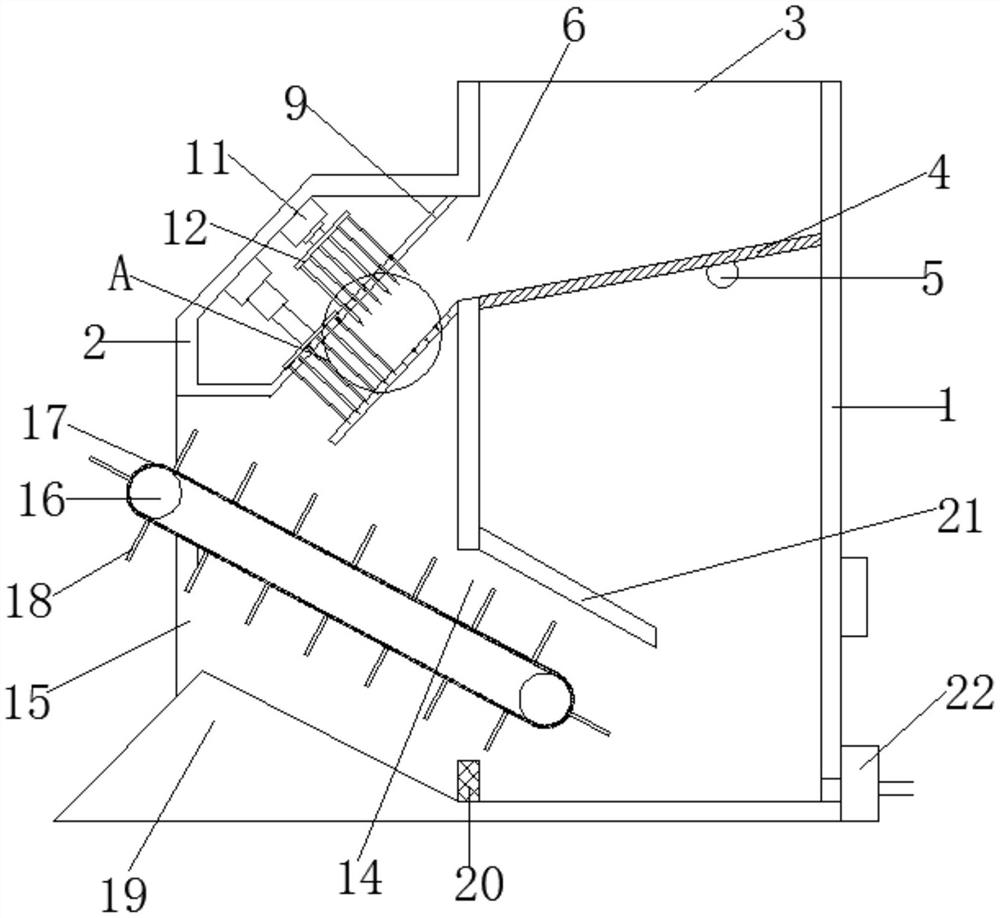

1.一种新型振动格栅污水处理设备，包括过滤箱(1)，其特征在于，所述过滤箱(1)的一侧固定设有处理箱(2)，所述过滤箱(1)的顶部设有入口(3)，所述过滤箱(1)内部倾斜设有格栅板(4)，所述格栅板(4)的底部固定设有振动电机(5)，所述过滤箱(1)与处理箱(2)之间位于格栅板(4)的一侧开设有第一开口(6)，所述处理箱(2)内壁位于第一开口(6)的底部固定设有导向板(7)，所述导向板(7)的顶部开设有若干插槽(8)，所述处理箱(2)内壁顶部固定设有挡板(9)，所述挡板(9)开设有若干通孔(10)，所述处理箱(2)内壁顶部相对于挡板(9)的一侧固定设有若干气缸(11)，所述气缸(11)的输出端均焊接固定板(12)，所述固定板(12)相对于通孔(10)的一侧均固定设有若干针刺(13)，所述过滤箱(1)与处理箱(2)之间位于底部开设有第二开口(14)，处理箱(2)远离第二开口(14)的一侧开设有出料口(15)，所述过滤箱(1)与处理箱(2)内部位于第二开口(14)至出料口(15)之间设有输送带机构(16)，所述输送带机构(16)的输送端设有金属输送带(17)，所述金属输送带(17)的外表面固定设有若干隔板(18)，所述处理箱(2)内部位于输送带机构(16)的底部固定设有三角导向板(19)，所述第二开口(14)位于输送带机构(16)的底部螺丝连接过滤网(20)，所述过滤箱(1)内壁位于输送带机构(16)的顶部固定设有挡水板(21)，所述过滤箱(1)的外表面一侧固定设有水泵(22)。
2.根据权利要求1所述的一种新型振动格栅污水处理设备，其特征在于，所述输送带机构(16)的输送带为金属输送带(17)，水泵(22)的输入端通过吸水管道延伸至过滤箱(1)内，过滤箱(1)外表面一侧螺丝连接控制开关，控制开关的输入端与外接电源的输出端电性连接，控制开关通过导线与振动电机(5)、气缸(11)、输送带机构(16)、水泵(22)电性连接。
3.根据权利要求1所述的一种新型振动格栅污水处理设备，其特征在于，所述导向板(7)与挡板(9)角度相同，插槽(8)与通孔(10)相对设置，插槽(8)为锥形槽、且与针刺(13)的针尖相匹配，气缸(11)设置有两个、且两个气缸(11)的输出方式为互锁式。
说明书
一种新型振动格栅污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种新型振动格栅污水处理设备。
背景技术
现代社会的进步和发展离不开水资源，然而人们每天都在大量消耗着地球的水，因此为节约地球上这些仅有水资源，如何对污水重新利用越来约得到人们的重视，然而，目前现有的污水处理经过净化过滤前，需要将悬浮物通过格栅进行阻挡，悬浮物通过自身的重力沿格栅进入收集箱，部分水随悬浮物进入，使污水无法进行净化，再次污染环境，导致污水处理不完整，增加工作强度，为此，我们提出一种新型振动格栅污水处理设备来解决以上问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在现有的污水处理经过净化过滤前，需要将悬浮物通过格栅进行阻挡，悬浮物通过自身的重力沿格栅进入收集箱，部分水随悬浮物进入，使污水无法进行净化，再次污染环境，导致污水处理不完整，增加工作强度的缺点，而提出的一种新型振动格栅污水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种新型振动格栅污水处理设备，包括过滤箱，所述过滤箱的一侧固定设有处理箱，所述过滤箱的顶部设有入口，所述过滤箱内部倾斜设有格栅板，所述格栅板的底部固定设有振动电机，所述过滤箱与处理箱之间位于格栅板的一侧开设有第一开口，所述处理箱内壁位于第一开口的底部固定设有导向板，所述导向板的顶部开设有若干插槽，所述处理箱内壁顶部固定设有挡板，所述挡板开设有若干通孔，所述处理箱内壁顶部相对于挡板的一侧固定设有若干气缸，所述气缸的输出端均焊接固定板，所述固定板相对于通孔的一侧均固定设有若干针刺，所述过滤箱与处理箱之间位于底部开设有第二开口，处理箱远离第二开口的一侧开设有出料口，所述过滤箱与处理箱内部位于第二开口至出料口之间设有输送带机构，所述输送带机构的输送端设有金属输送带，所述金属输送带的外表面固定设有若干隔板，所述处理箱内部位于输送带机构的底部固定设有三角导向板，所述第二开口位于输送带机构的底部螺丝连接过滤网，所述过滤箱内壁位于输送带机构的顶部固定设有挡水板，所述过滤箱的外表面一侧固定设有水泵。
优选的，所述输送带机构的输送带为金属输送带，水泵的输入端通过吸水管道延伸至过滤箱内，过滤箱外表面一侧螺丝连接控制开关，控制开关的输入端与外接电源的输出端电性连接，控制开关通过导线与振动电机、气缸、输送带机构、水泵电性连接。
优选的，所述导向板与挡板角度相同，插槽与通孔相对设置，插槽为锥形槽、且与针刺的针尖相匹配，气缸设置有两个、且两个气缸的输出方式为互锁式。
本实用新型提出的一种新型振动格栅污水处理设备，有益效果在于：通过污水从入口进入，通过格栅板与振动电机的配合使污水通过格栅板流到过滤箱内，悬浮物通过重力和振动电机对格栅板进行的振动滑入导向板的顶部，通过气缸带动固定板，固定板带动针刺对悬浮物进行穿透，使悬浮物内的污水流出，穿过金属输送带后顺着三角导向板流入过滤箱内，悬浮物被穿透后落入金属输送带上，通过输送带机构带动金属输送带，通过隔板对悬浮物进行输送，再通过三角导向板排出处理箱，进入过滤箱内的污水通过水泵输送出去进行净化处理，该新型振动格栅污水处理设备可对悬浮物进行进一步的处理，有效的防止悬浮物内存留的污水无法得到净化，处理更加完整，有效的减少工作强度。
（发明人：丁楠 ）
