施工现场污水自动处理及水循环使用装置

发布时间:2021-4-2 8:07:06  中国污水处理工程网

申请日 20200512

公开(公告)日 20210202

IPC分类号 C02F9/02

摘要:

本实用新型涉及建筑施工相关技术领域,具体为一种施工现场污水自动处理及水循环使用装置,包括一级沉淀池、二级沉淀池和三级沉淀池,一级沉淀池、二级沉淀池和三级沉淀池为相邻设置,且一级沉淀池的前端设置有污水进口,且污水进口的位置处设置有进水管,一级沉淀池与二级沉淀池之间的隔墙上开设有一级通道,二级沉淀池和三级沉淀池之间的隔墙上开设有二级通道;通过设置一级沉淀池、二级沉淀池、三级沉淀池,并将其三者呈百分三的排水坡度进行设置,且将其三者连接的一级通道与二级通道呈错位设置,从而让其中流过的水体呈迂回式穿过,从而增强其水体的沉淀时间,从而减少进入水质净化器中的杂质含量,达到减小其过滤压力的目的。


权利要求书

1.一种施工现场污水自动处理及水循环使用装置,包括一级沉淀池(1)、二级沉淀池(2)和三级沉淀池(3),其特征在于:所述一级沉淀池(1)、二级沉淀池(2)和三级沉淀池(3)为相邻设置,且一级沉淀池(1)的前端设置有污水进口,且污水进口的位置处设置有进水管(4),所述一级沉淀池(1)与二级沉淀池(2)之间的隔墙上开设有一级通道(5),所述二级沉淀池(2)和三级沉淀池(3)之间的隔墙上开设有二级通道(6),所述三级沉淀池(3)的池体侧壁上开设有抽水泵(7),所述抽水泵(7)通过设置在池体侧壁上的液位控制开关与电源电连接,所述三级沉淀池(3)的右侧设置有储水箱(10),所述储水箱(10)为钢板固定焊接而成的水箱结构。

2.根据权利要求1所述的一种施工现场污水自动处理及水循环使用装置,其特征在于:所述进水管(4)的进水端通过密目钢丝网进行包裹。

3.根据权利要求1所述的一种施工现场污水自动处理及水循环使用装置,其特征在于:所述一级沉淀池(1)、二级沉淀池(2)和三级沉淀池(3)整体呈百分之三的排水坡度进行设置,且一级通道(5)与二级通道(6)之间为错位设置。

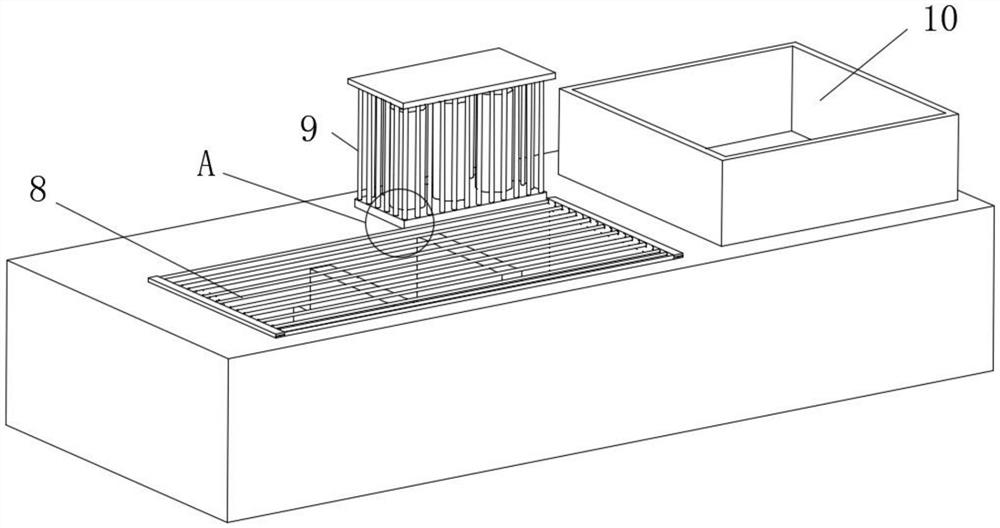

4.根据权利要求1所述的一种施工现场污水自动处理及水循环使用装置,其特征在于:所述一级沉淀池(1)、二级沉淀池(2)和三级沉淀池(3)的池体上方铺设有栏栅盖板(8),所述栏栅盖板(8)为钢筋焊接而成,且其钢筋体间距不得大于五厘米。

5.根据权利要求4所述的一种施工现场污水自动处理及水循环使用装置,其特征在于:所述三级沉淀池(3)的前侧设置有水质净化器放置栏(9),所述水质净化器放置栏(9)为上下底板和焊接在上下底板之间的钢筋组合而成,且其一侧设置有门体结构,且其中设置有一级净化器(11)、二级净化器、三级净化器。

6.根据权利要求5所述的一种施工现场污水自动处理及水循环使用装置,其特征在于:所述一级净化器(11)为一个圆罐体,其罐体的端设置有进液管(12),其进液管(12)与三级沉淀池(3)中的抽水泵(7)相连,且一级净化器(11)的罐体底面安装有布水器(13),所述布水器(13)的上端连接有输水管(14),且二级净化器、三级净化器与一级净化器(11)的结构相同,且其三者依次首位相连,且三级净化器与储水箱(10)相连接,且其三者的罐体与输水管(14)之间设置有滤料,其滤料为石英砂,且三个罐体之中的石英砂粒径依次减小。


说明书

一种施工现场污水自动处理及水循环使用装置

技术领域

本实用新型涉及建筑施工相关技术领域,具体为一种施工现场污水自动处理及水循环使用装置。

背景技术

目前,随着我国经济社会发展,城市建设过程中对施工现场的环保要求也不断提高。传统的施工现场污水处理一般简单采用三级沉淀池进行沉淀,一段时间后施工污水直接排放到市政管网中,难以保证污水处理达到环保排放标准;同时,施工废水并未再次得到利用,造成水资源浪费,施工成本增加,为此,本实用新型提出一种施工现场污水自动处理及水循环使用装置用以解决上述问题。

实用新型内容

本实用新型的目的在于提供一种施工现场污水自动处理及水循环使用装置,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种施工现场污水自动处理及水循环使用装置,包括一级沉淀池、二级沉淀池和三级沉淀池,所述一级沉淀池、二级沉淀池和三级沉淀池为相邻设置,且一级沉淀池的前端设置有污水进口,且污水进口的位置处设置有进水管,所述一级沉淀池与二级沉淀池之间的隔墙上开设有一级通道,所述二级沉淀池和三级沉淀池之间的隔墙上开设有二级通道,所述三级沉淀池的池体侧壁上开设有抽水泵,所述抽水泵通过设置在池体侧壁上的液位控制开关与电源电连接,所述三级沉淀池的右侧设置有储水箱,所述储水箱为钢板固定焊接而成的水箱结构。

优选的,所述进水管的进水端通过密目钢丝网进行包裹。

优选的,所述一级沉淀池、二级沉淀池和三级沉淀池整体呈百分之三的排水坡度进行设置,且一级通道与二级通道之间为错位设置。

优选的,所述一级沉淀池、二级沉淀池和三级沉淀池的池体上方铺设有栏栅盖板,所述栏栅盖板为钢筋焊接而成,且其钢筋体间距不得大于五厘米。

优选的,所述三级沉淀池的前侧设置有水质净化器放置栏,所述水质净化器放置栏为上下底板和焊接在上下底板之间的钢筋组合而成,且其一侧设置有门体结构,且其中设置有一级净化器、二级净化器、三级净化器。

优选的,所述一级净化器为一个圆罐体,其罐体的端设置有进液管,其进液管与三级沉淀池中的抽水泵相连,且一级净化器的罐体底面安装有布水器,所述布水器的上端连接有输水管,且二级净化器、三级净化器与一级净化器的结构相同,且其三者依次首位相连,且三级净化器与储水箱相连接,且其三者的罐体与输水管之间设置有滤料,其滤料为石英砂,且三个罐体之中的石英砂粒径依次减小。

与现有技术相比,本实用新型的有益效果是:

1.通过设置一级沉淀池、二级沉淀池、三级沉淀池,并将其三者呈百分三的排水坡度进行设置,且将其三者连接的一级通道与二级通道呈错位设置,从而让其中流过的水体呈迂回式穿过,从而增强其水体的沉淀时间,从而减少进入水质净化器中的杂质含量,达到减小其过滤压力的目的;

2.并通过设置一级净化器、二级净化器、三级净化器,并将其三者罐体中的滤料石英砂粒径呈依次减小的状态进行设置,从而提高污水的净化效率,保证其再次利用可以达到使用标准。

(发明人:蒋瑞银;高贯伟;卢贵鹏;吴楠;刘浩 )
