申请日2020.06.10
公开（公告）日2021.02.12
IPC分类号B01D24/10; B01D24/46
摘要
本实用新型公开了一种反冲洗便捷的砂滤装置，涉及污水处理技术领域，其包括污水排放罐和砂滤罐，所述砂滤罐上连通有净水排放管道，所述污水排放罐上连通有污水排放管道，所述污水排放管道远离污水排放罐的一端连通在砂滤罐的底部，所述污水排放管道上连通有反冲洗管道，所述污水排放管道上设有出水阀门，所述反冲洗管道上设有反冲洗阀门，所述污水排放管道与污水排放罐连通处高于污水排放管道与砂滤罐连通处。本实用新型具有结构简单、助于减少水泵在砂滤装置的污水过滤和反冲洗作业中的使用，降低用电损耗，并能提升对污水的过滤效果。
权利要求书

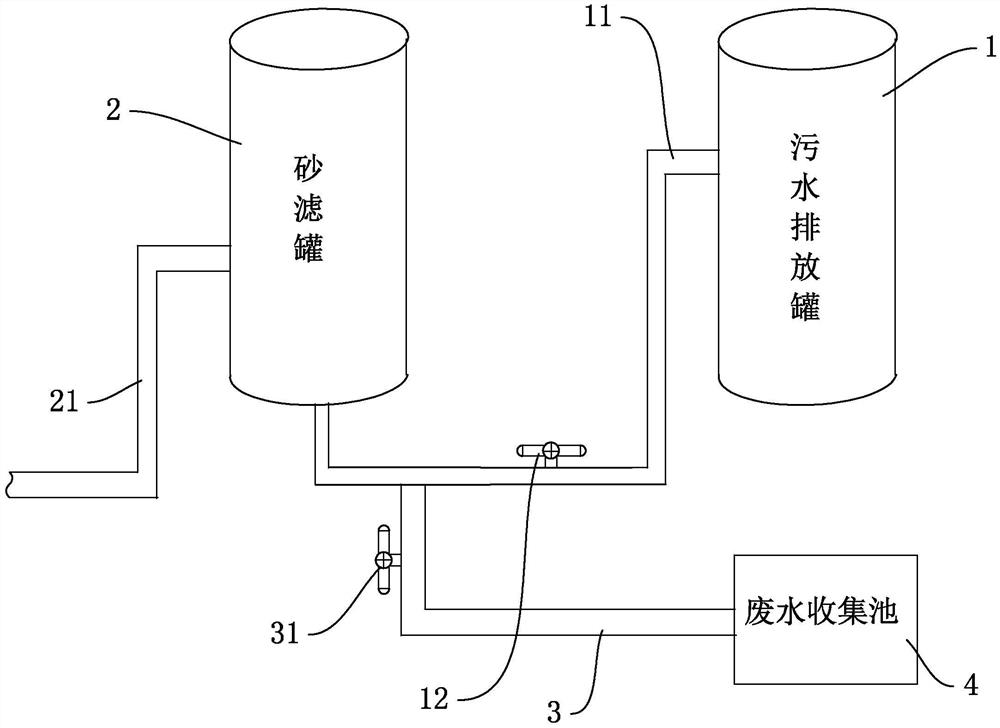

1.一种反冲洗便捷的砂滤装置，包括污水排放罐（1）和砂滤罐（2），其特征在于，所述砂滤罐（2）上连通有净水排放管道（21），所述污水排放罐（1）上连通有污水排放管道（11），所述污水排放管道（11）远离污水排放罐（1）的一端连通在砂滤罐（2）的底部，所述污水排放管道（11）上连通有反冲洗管道（3），所述污水排放管道（11）上设有出水阀门（12），所述反冲洗管道（3）上设有反冲洗阀门（31），所述污水排放管道（11）与污水排放罐（1）连通处高于污水排放管道（11）与砂滤罐（2）连通处。
2.根据权利要求1所述的一种反冲洗便捷的砂滤装置，其特征在于，还包括废水收集池（4），所述反冲洗管道（3）远离砂滤罐（2）的一端与废水收集池（4）连通。
3.根据权利要求1所述的一种反冲洗便捷的砂滤装置，其特征在于，所述砂滤罐（2）的侧壁上开设有排水口（22），所述排水口（22）在砂滤罐（2）上呈上下间隔开设有多个，所述净水排放管道（21）与砂滤罐（2）连通端可拆卸连通于任意一个所述排水口（22），且其他所述排水口（22）处可拆卸封闭有密封件（232）。
4.根据权利要求1所述的一种反冲洗便捷的砂滤装置，其特征在于，所述净水排放管道（21）靠近砂滤罐（2）的一端固定有管道法兰盘（23），所述砂滤罐（2）位于任一排水口（22）处均固定有配合法兰盘（231），所述净水排放管道（21）通过管道法兰盘（23）与配合法兰盘（231）螺栓连接固定，使得所述净水排放管道（21）与任一排水口（22）连通。
5.根据权利要求1所述的一种反冲洗便捷的砂滤装置，其特征在于，所述砂滤罐（2）底部成型有锥形桶底（24）。
6.根据权利要求5所述的一种反冲洗便捷的砂滤装置，其特征在于，所述砂滤罐（2）下侧设有置物支架（5），所述置物支架（5）包括位于置物支架（5）上侧的支撑台（51），支撑台（51）呈中空设置，所述锥形桶底（24）嵌入支撑台（51）内。
7.根据权利要求1所述的一种反冲洗便捷的砂滤装置，其特征在于，所述砂滤罐（2）上开设有用于观察砂滤罐（2）中液面的透明封闭窗（25）。
8.根据权利要求2所述的一种反冲洗便捷的砂滤装置，其特征在于，所述废水收集池（4）与污水排放罐（1）之间设有抽水泵（6），所述废水收集池（4）中的污水通过抽水泵（6）抽入污水排放罐（1）内。
说明书
一种反冲洗便捷的砂滤装置
技术领域
本实用新型涉及污水处理技术领域，尤其是涉及一种用于污水处理和反冲洗砂滤装置。
背景技术
废水处理中采用滤池的目的是去除废水中的细小悬浮物质，特别是去除生化处理及混凝沉淀不能去除的一些细小悬浮颗粒及胶体物质。目前．滤池被广泛作为三级处理手段，对二级处理出水作进一步处理；或作为活性炭吸附、离子交换、电渗析、反渗透及膜分离等深度处理的预处理。
参见附图1，现有存在一种砂滤装置，包括处理池7和砂滤池8，处理池7上连通有污水管71，砂滤池8与处理池7通过污水管71连通，砂滤池8通过净水管81与净水池9连通。进行污水处理作业时，工作人员先借助第一水泵10使经处理池7处理后的水流至砂滤池8，污水通过重力原理从砂滤层中过滤并排放入净水池9。反冲洗时，工作人员借助第二水泵101将净水池9中的水从砂滤池8的底部打入，冲洗砂滤层，再将冲洗砂滤层后的废水排出。
然而，工作人员需要借助两个水泵以完成上述的污水处理和反冲洗作业，造成较大的电力损耗，存在待改进之处。
实用新型内容
针对上述技术问题，本实用新型目的在于提出一种反冲洗便捷的砂滤装置，借助在污水排放管道上设有出水阀门、在反冲洗管道上设有反冲洗阀门，以及污水排放管道与污水排放罐连通处总是高于污水排放管道与砂滤罐连通，有助于减少水泵在砂滤装置的污水过滤和反冲洗作业中的使用，降低用电损耗。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种反冲洗便捷的砂滤装置，包括污水排放罐和砂滤罐，所述砂滤罐上连通有净水排放管道，所述污水排放罐上连通有污水排放管道，所述污水排放管道远离污水排放罐的一端连通在砂滤罐的底部，所述污水排放管道上连通有反冲洗管道，所述污水排放管道上设有出水阀门，所述反冲洗管道上设有反冲洗阀门，所述污水排放管道与污水排放罐连通处高于污水排放管道与砂滤罐连通处。
通过采用上述技术方案，工作中，工作人员关闭反冲洗阀门，打开出水阀门，借助污水排放管道与污水排放罐连通处高于污水排放管道与砂滤罐连通处形成的U形管，将污水排放罐中的污水灌入砂滤罐中，过滤后的净水从净水排放管道排出；反冲洗作业时，工作人员关闭出水阀门，打开反冲洗阀门，残余在砂滤罐中的水在重力作用下冲向下洗砂滤层，使砂滤层中的污染物随着水流从反冲洗管道排出，从而有助于减少水泵在砂滤装置的污水过滤和反冲洗作业中的使用，降低用电损耗，并能提升对污水的过滤效果。
本实用新型进一步设置为：还包括废水收集池，所述反冲洗管道远离砂滤罐的一端与废水收集池连通。
通过采用上述技术方案，通过使反冲洗管道远离砂滤罐的一端连通废水收集池，以收集废水，有助于防止反冲洗后的废水污染环境的情况发生。
本实用新型进一步设置为：所述砂滤罐的侧壁上开设有排水口，所述排水口在砂滤罐上呈上下间隔开设有多个，所述净水排放管道与砂滤罐连通端可拆卸连通于任意一个所述排水口，且其他所述排水口处可拆卸封闭有密封件。
通过采用上述技术方案，借助在砂滤罐上呈上下间隔设有多个排水口，工作人员能够根据不同水液净化的要求，将净水排放管道与对应高度的排水口连通，有助于适应不同水液净化的要求。
本实用新型进一步设置为：所述净水排放管道靠近砂滤罐的一端固定有管道法兰盘，所述砂滤罐位于任一排水口处均固定有配合法兰盘，所述净水排放管道通过管道法兰盘与配合法兰盘螺栓连接固定，使得所述净水排放管道与任一排水口连通。
通过采用上述技术方案，借助管道法兰盘和配合法兰盘的连接固定，能够将净水排放管道与任一排水口连接，有助于提升净水排放管道连通在砂滤罐上的拆装。
本实用新型进一步设置为：所述砂滤罐底部成型有锥形桶底。
通过采用上述技术方案，借助砂滤罐底部成型的锥形桶底，驱使反冲洗后的废水向砂滤罐的底部汇聚流出，有助于减少废水滞留在砂滤罐中的情况发生。
本实用新型进一步设置为：所述砂滤罐下侧设置有置物支架，所述置物支架包括位于置物支架上侧的支撑台，支撑台呈中空设置，所述锥形桶底嵌入支撑台内。
通过采用上述技术方案，通过在砂滤罐的下侧设置有置物支架，并将锥形桶底嵌入置物支架的支撑台中，有助于提升砂滤罐放置的稳定性。
本实用新型进一步设置为：所述砂滤罐上开设有可用于观察砂滤罐中液面的透明封闭窗。
通过采用上述技术方案，借助在砂滤罐上开设的透明封闭窗，有助于工作人员观察砂滤罐中的净水液面的位置。
本实用新型进一步设置为：所述废水收集池与污水排放罐之间设置有抽水泵，所述废水收集池中的污水通过抽水泵抽入污水排放罐内。
通过采用上述技术方案，实际工作中，工作人员可借助抽水泵将废水收集池中的废水抽入污水排放罐中，从而有助于对废水收集池中的废水进行再处理作业。
与现有技术相比，本实用新型的有益效果如下：
（1）借助在污水排放管道上设有出水阀门、在反冲洗管道上设有反冲洗阀门，以及通过污水排放管道与污水排放罐连通处总是高于污水排放管道与砂滤罐连通处形成的U形管，有助于减少水泵在砂滤装置的污水过滤和反冲洗作业中的使用；
（2）通过在砂滤罐上开设至少排水口，工作人员将净水排放管道与任一排水口连通，有助于调整从砂滤罐中排出的净水量。
（发明人：郑天夏;陈树权;曾莉莉）
