申请日2020.07.03
公开（公告）日2021.02.23
IPC分类号C02F9/04
摘要
本实用新型涉及污水处理技术领域，具体为一种具有消毒灭菌功能的污水沉淀池，包括沉淀池，沉淀池的左端底部固定连接有悬臂板，悬臂板的顶端安装有第一气缸，第一气缸的输出轴端固定连接有连接板，连接板的底端右部固定连接有加长板，加长板的底端固定连接有消毒箱，消毒箱的内部设置有消毒包，消毒箱的顶端中部设置有开口，并且消毒箱的顶端通过螺钉连接有盖板，消毒箱的外壁设置有多组通孔，消毒箱的底部四角位置区域均铰接有滚轮，滚轮的圆周外壁均和消毒箱的内壁接触，消毒箱的顶端固定连接有限位轴，沉淀池的右端固定连接有支柱，支柱的左端上部固定连接有限位板；其减少污染，实用性较高。
权利要求书

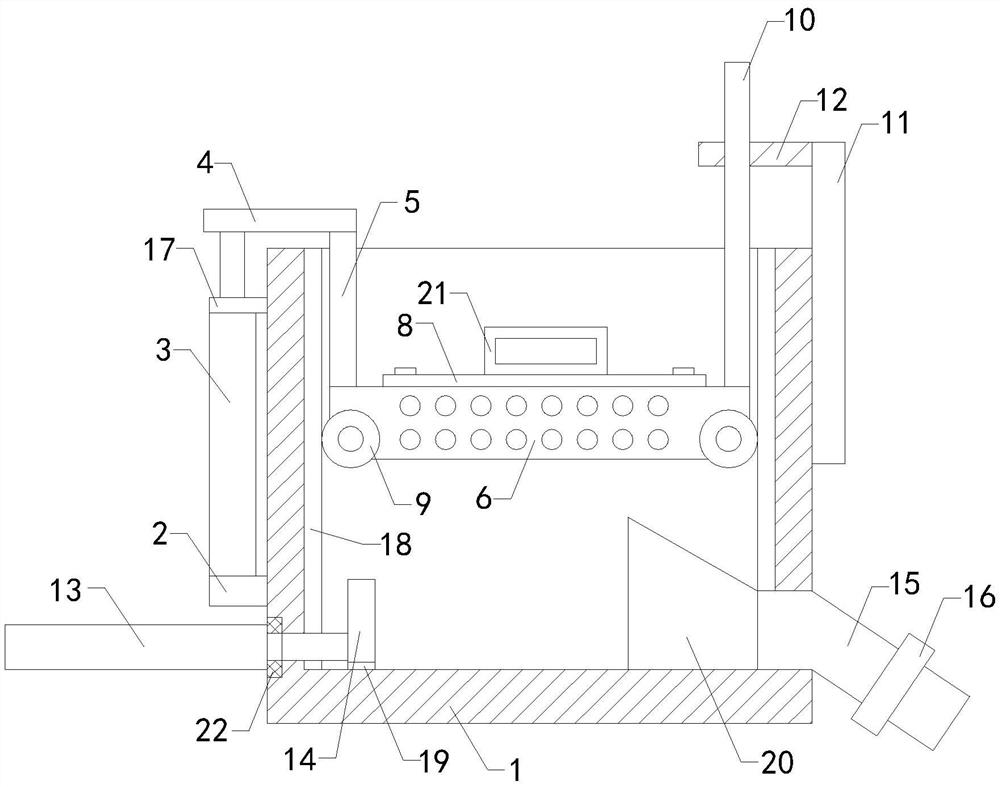

1.一种具有消毒灭菌功能的污水沉淀池，其特征在于：包括沉淀池(1)，所述沉淀池(1)的左端底部固定连接有悬臂板(2)，所述悬臂板(2)的顶端安装有第一气缸(3)，所述第一气缸(3)的输出轴端固定连接有连接板(4)，所述连接板(4)的底端右部固定连接有加长板(5)，所述加长板(5)的底端固定连接有消毒箱(6)，所述消毒箱(6)的内部设置有消毒包(7)，消毒箱(6)的顶端中部设置有开口，并且所述消毒箱(6)的顶端通过螺钉连接有盖板(8)，消毒箱(6)的外壁设置有多组通孔，消毒箱(6)的底部四角位置区域均铰接有滚轮(9)，所述滚轮(9)的圆周外壁均和所述消毒箱(6)的内壁接触，消毒箱(6)的顶端固定连接有限位轴(10)，所述沉淀池(1)的右端固定连接有支柱(11)，所述支柱(11)的左端上部固定连接有限位板(12)，所述限位轴(10)的底端自所述限位板(12)的底端穿过所述限位板(12)的左部并从所述限位板(12)的上部伸出，所述限位轴(10)的圆周外壁和所述限位板(12)的左部上下滑动连接。
2.根据权利要求1所述的一种具有消毒灭菌功能的污水沉淀池，其特征在于：所述沉淀池(1)的左端底部安装有第二气缸(13)，所述第二气缸(13)的输出轴端固定连接有推板(14)，所述沉淀池(1)的右端底部连通有出料管(15)，所述出料管(15)呈自左上向右下倾斜状，所述出料管(15)处设置有阀门(16)。
3.根据权利要求2所述的一种具有消毒灭菌功能的污水沉淀池，其特征在于：所述第一气缸(3)的上部安装有支撑板(17)，所述支撑板(17)的右端和所述沉淀池(1)的左端上部固定连接。
4.根据权利要求3所述的一种具有消毒灭菌功能的污水沉淀池，其特征在于：所述沉淀池(1)的内壁和所述滚轮(9)的接触处均固定连接有耐磨条(18)。
5.根据权利要求4所述的一种具有消毒灭菌功能的污水沉淀池，其特征在于：所述推板(14)的底端固定连接有耐磨板(19)，所述耐磨板(19)的底端和所述沉淀池(1)的内壁底端接触。
6.根据权利要求5所述的一种具有消毒灭菌功能的污水沉淀池，其特征在于：所述沉淀池(1)的底端右部固定连接有自左向右收缩的挡料通道(20)，所述挡料通道(20)的右端和所述出料管(15)的左端连通。
7.根据权利要求6所述的一种具有消毒灭菌功能的污水沉淀池，其特征在于：所述盖板(8)的顶端固定连接有把手(21)。
8.根据权利要求7所述的一种具有消毒灭菌功能的污水沉淀池，其特征在于：所述沉淀池(1)的左侧壁和所述第二气缸(13)的输出轴的接触处固定连接有密封垫(22)。
说明书
一种具有消毒灭菌功能的污水沉淀池
技术领域
本实用新型涉及污水处理技术领域，具体为一种具有消毒灭菌功能的污水沉淀池。
背景技术
污水作为城市和工业中主要的污染物，由于污水中存在较多的有害细菌和污染物，为使生活污水和与之类似的工业有机废水经该设备处理后达到用户要求的排放标准，需要在污水去除BOD5、COD、NH3-N等有害元素。
经检索，专利公开号为CN206940517U公开了一种带有消毒功能的污水沉淀池，包括进水口、沉淀池本体、出水口、驱动电机、储水罐，所述进水口设置在沉淀池本体的一侧，所述出水口设置在沉淀池本体远离进水口的一侧，所述沉淀池本体一侧设有驱动电机，所述驱动电机通过自带的电机轴转动连接转动轴，所述转动轴上均匀设置有多片竖直方向的格栅，所述格栅表面设有凸起，所述沉淀池本体底端倾斜设有挡板，所述挡板外侧通过安装座固定连接电动推杆，所述电动推杆顶端固定连接工字形刮板，所述工字形刮板与挡板滑动连接，所述工字形刮板、挡板宽度相等，沉淀池本体底部设有出泥口，通过设置的工字形刮板和中空的挡板，对倾斜设置的挡板上的污泥进行快速清理，提高工作效率。
其结构较为复杂，制作成本较高，并且在使用过程中，需要预先将消毒粉加入沉淀池本体内，某些消毒粉的杂质较多，会遗留在污水中，造成污染，实用性较低。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种减少污染，实用性较高的具有消毒灭菌功能的污水沉淀池。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种具有消毒灭菌功能的污水沉淀池，包括沉淀池，所述沉淀池的左端底部固定连接有悬臂板，所述悬臂板的顶端安装有第一气缸，所述第一气缸的输出轴端固定连接有连接板，所述连接板的底端右部固定连接有加长板，所述加长板的底端固定连接有消毒箱，所述消毒箱的内部设置有消毒包，消毒箱的顶端中部设置有开口，并且所述消毒箱的顶端通过螺钉连接有盖板，消毒箱的外壁设置有多组通孔，消毒箱的底部四角位置区域均铰接有滚轮，所述滚轮的圆周外壁均和所述消毒箱的内壁接触，消毒箱的顶端固定连接有限位轴，所述沉淀池的右端固定连接有支柱，所述支柱的左端上部固定连接有限位板，所述限位轴的底端自所述限位板的底端穿过所述限位板的左部并从所述限位板的上部伸出，所述限位轴的圆周外壁和所述限位板的左部上下滑动连接。
优选的，所述沉淀池的左端底部安装有第二气缸，所述第二气缸的输出轴端固定连接有推板，所述沉淀池的右端底部连通有出料管，所述出料管呈自左上向右下倾斜状，所述出料管处设置有阀门。
优选的，所述第一气缸的上部安装有支撑板，所述支撑板的右端和所述沉淀池的左端上部固定连接。
优选的，所述沉淀池的内壁和所述滚轮的接触处均固定连接有耐磨条。
优选的，所述推板的底端固定连接有耐磨板，所述耐磨板的底端和所述沉淀池的内壁底端接触。
优选的，所述沉淀池的底端右部固定连接有自左向右收缩的挡料通道，所述挡料通道的右端和所述出料管的左端连通。
优选的，所述盖板的顶端固定连接有把手。
优选的，所述沉淀池的左侧壁和所述第二气缸的输出轴的接触处固定连接有密封垫。
(三)有益效果
与现有技术相比，本实用新型提供了一种具有消毒灭菌功能的污水沉淀池，具备以下有益效果：
该具有消毒灭菌功能的污水沉淀池，通过第一气缸带动连接板、加长板和消毒箱上升，进而带动消毒包上升，通过限位轴和限位板配合，进而减少消毒箱在移动过程中旋转的情况，减少气缸输出轴受到的侧向力，使消毒包中的消毒粉和污水接触，使消毒粉中的杂质存留在消毒包中，通过消毒箱将杂质带出，通过使用者将盖板拆下，然后将杂质清除出，减少杂质在污水中存留的情况，达到减少污染，实用性较高的效果。
（发明人：杨明亮）
