申请日2020.06.23
公开（公告）日2021.02.26
IPC分类号C02F9/14; C02F101/16; C02F101/10
摘要
本实用新型公开了一种中高浓度综合污水脱氮除磷处理系统，包括进污管，所述进污管末端固定连接有预处理池，所述预处理池内腔底部固定连接有沉降斜面，所述预处理池左侧壁下部无缝连接有沉降物清理管，所述预处理池右侧壁上部无缝连接有漂浮物清理管，所述预处理池通过第一连通管与生物法处理池无缝连接，所述生物法处理池通过第二连通管与曝气处理池无缝连接，所述曝气处理池外侧壁左端下部固定连接有空气机，所述空气机出气端无缝连接有出气管，所述出气管贯穿插接在曝气处理池内腔底部，所述出气管上端无缝连接有曝气组件，所述曝气处理池上端固定连接上清液吸管，所述上清液吸管上端固定连接有抽水泵，所述上清液吸管末端插接在过滤处理池中。
权利要求书

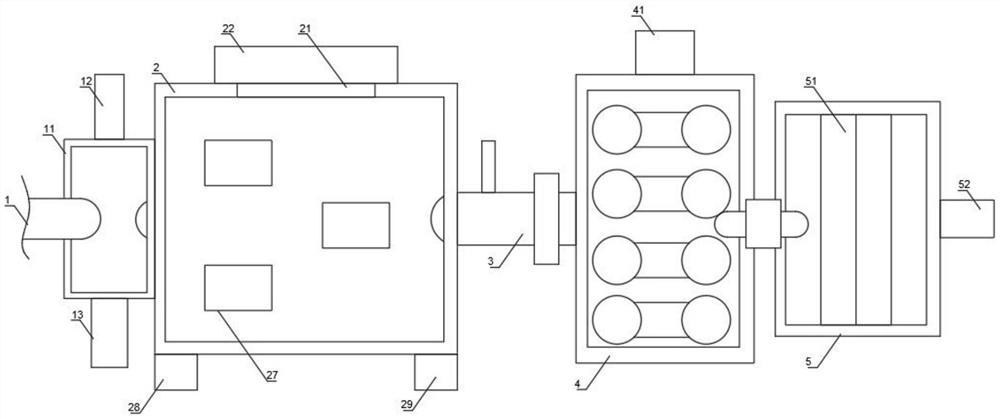

1.一种中高浓度综合污水脱氮除磷处理系统，包括进污管(1)，其特征在于：所述进污管(1)末端固定连接有预处理池(11)，所述预处理池(11)内腔底部固定连接有沉降斜面(15)，所述预处理池(11)左侧壁下部无缝连接有沉降物清理管(12)，所述预处理池(11)右侧壁上部无缝连接有漂浮物清理管(13)所述预处理池(11)通过第一连通管(16)与生物法处理池(2)无缝连接，所述生物法处理池(2)左侧壁上部开有溢流口(22)，所述生物法处理池(2)中设有若干生物反应箱(27)，所述生物法处理池(2)右侧壁固定连接有碳源投放装置(28)和氧气控制装置(29)，所述生物法处理池(2)通过第二连通管(3)与曝气处理池(4)无缝连接，所述第二连通管(3)进口端固定连接有弧面滤网(26)，所述第二连通管(3)出口端固定连接有平面滤网(33)，所述曝气处理池(4)外侧壁左端下部固定连接有空气机(41)，所述空气机(41)出气端无缝连接有出气管(43)，所述出气管(43)贯穿插接在曝气处理池(4)内腔底部，所述出气管(43)上端无缝连接有曝气组件(42)，所述曝气处理池(4)上端固定连接有上清液吸管(61)，所述上清液吸管(61)进口端固定连接有第三滤网(62)，所述上清液吸管(61)上端固定连接有抽水泵(6)，所述上清液吸管(61)末端插接在过滤处理池(5)中，所述过滤处理池(5)内腔中部固定连接有过滤层(51)，所述过滤处理池(5)末端无缝连接有尾水管(52)。
2.根据权利要求1所述的一种中高浓度综合污水脱氮除磷处理系统，其特征在于：所述沉降物清理管(12)和漂浮物清理管(13)上均固定连接有控制阀(14)。
3.根据权利要求1所述的一种中高浓度综合污水脱氮除磷处理系统，其特征在于：所述第一连通管(16)两端贯穿插在接预处理池(11)和生物法处理池(2)的侧壁上部且两端均固定连接有滤网。
4.根据权利要求1所述的一种中高浓度综合污水脱氮除磷处理系统，其特征在于：所述生物法处理池(2)外侧壁左端下部固定连有电动机(21)，所述电动机(21)上端传动连接有升降齿条(25)，所述升降齿条(25)上端固定连接有升降挡板(23)，所述升降挡板(23)左端面固定连接有引流板(24)。
5.根据权利要求1所述的一种中高浓度综合污水脱氮除磷处理系统，其特征在于：所述生物反应箱(27)为矩形中空箱体且上端面设有水藻生长孔。
6.根据权利要求1所述的一种中高浓度综合污水脱氮除磷处理系统，其特征在于：所述第二连通管(3)侧壁开有引流支管(31)，所述第二连通管(3)上还固定连接有流量计(32)。
7.根据权利要求1所述的一种中高浓度综合污水脱氮除磷处理系统，其特征在于：所述曝气组件(42)设有多个且平行等间距设置。
8.根据权利要求1所述的一种中高浓度综合污水脱氮除磷处理系统，其特征在于：所述出气管(43)下端通过支撑件(44)与曝气处理池(4)内腔底部固定连接。
说明书
一种中高浓度综合污水脱氮除磷处理系统
技术领域
本实用新型涉及环境工程污水治理技术领域，具体为一种中高浓度综合污水脱氮除磷处理系统。
背景技术
随着工业化的发展进程推进，原有的工业区综合性污水水质比一般的城市生活污水水质中含有的有机物，总氮，总磷浓度更高，更难处理。而国家对环境保护的要求越来越高，一般性的常规单一污水处理工艺已经难以满足污水处理达标的要求。几种现有的处理工艺的介绍及问题如下：一、A2O工艺，A2O工艺又称为AAO工艺，采用厌氧池-缺氧池-好氧池作为污水生化处理单元，后接沉淀池实现泥水分离，作为常用的二级污水处理工艺，A2O工艺具有良好的脱氮除磷效果。A2O工艺具有以下特点：1、工艺流程简单，总水力停留时间较少。2、在厌氧(缺氧)、好氧交替运行条件下，丝状菌不能大量繁殖，不易发生污泥丝状膨胀。3、运行中勿须投药，两个A段通过搅拌来实现厌氧(缺氧)处理，运行费用较低4、除磷效果再难以提高，污泥增长有一定的限度，特别是P/BOD值高时更甚。5、脱氮效果也难以再进一步提高，内循环量一般以2Q为限，不宜太高。6、进入沉淀池的处理水要保持一定浓度的溶解氧，减少停留时间，防止产生厌氧状态和污泥释放磷的现象出现。二、接触氧化，接触氧化池是浸没式曝气式生物滤池，池中设置填料，利用填料上挂有的生物膜将废水中的有机物质吸附并氧化分解。微生物所需要的氧气采用风机曝气。接触氧化具有以下特点：1、填料比表面积大，池内充氧条件好，接触氧化池内单位容积的生物量高于活性污泥法曝气池及生物滤池，因此它可以达到较高的容积负荷。2、由于池内固着量多，水流属于完全混合型，因此它对水质水量的骤变有较强的适应能力。3、因污泥浓度高，当有机负荷较高时，其F/M仍保持在一定水平，因此污泥产量可相当于或低于活性污泥法。4、由于前端物化处理后的废水中SS含量较低，生物膜固着的载体较少，导致生物膜的比重较小，极易造成脱膜，挂膜不稳定，易导致出水SS超标。三、溶气气浮，溶气气浮利用水在不同压力下溶解度不同的特性，再加压或者负压的条件下使水中产生微气泡，代替传统的引气设备向水中引气的气浮工艺。溶气气浮具有以下特点：1、对固液、液液和比重近似于水的微小悬浮物进行去除。2、占地面积小，单位面积产水量高。3、工艺流程简单，造价低，便于管理和维护。4、因工艺主要以分离作为主，在整个污水处理流程中可作为一级处理或深度预处理来使用。四、连续砂滤，连续砂滤工艺是一种过滤和反洗同时进行的三级处理工艺，有效的去除污水中SS并同时具有微絮凝除磷和一定的脱氮作用。连续砂滤具有以下特点：1、过滤和反冲洗同时进行，可不停机连续运行。2、利用气提对滤池内的滤砂进行提升，整个系统只有空压机，无需其他动力设备。3、整个系统为纯管路系统无控制阀门。4、与传统滤池比较，连续砂滤系统操作控制更简单。因此，综上看出，对于中高浓度(COD浓度：600～800mg/L；BOD浓度：300～400mg/L；TN浓度：70～100mg/L；TP浓度：8～20mg/L)的综合性污水，用传统的单一的处理工艺很难达到一级A的处理标准，尤其是TN和TP的去除是难点。为此，我们提出一种中高浓度综合污水脱氮除磷处理系统。
实用新型内容
本实用新型的目的在于提供一种中高浓度综合污水脱氮除磷处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种中高浓度综合污水脱氮除磷处理系统，包括进污管，所述进污管末端固定连接有预处理池，所述预处理池内腔底部固定连接有沉降斜面，所述预处理池左侧壁下部无缝连接有沉降物清理管，所述预处理池右侧壁上部无缝连接有漂浮物清理管，所述预处理池通过第一连通管与生物法处理池无缝连接，所述生物法处理池左侧壁上部开有溢流口，所述生物法处理池中设有若干生物反应箱，所述生物法处理池右侧壁固定连接有碳源投放装置和氧气控制装置，所述生物法处理池通过第二连通管与曝气处理池无缝连接，所述第二连通管进口端固定连接有弧面滤网，所述第二连通管出口端固定连接有平面滤网，所述曝气处理池外侧壁左端下部固定连接有空气机，所述空气机出气端无缝连接有出气管，所述出气管贯穿插接在曝气处理池内腔底部，所述出气管上端无缝连接有曝气组件，所述曝气处理池上端固定连接有上清液吸管，所述上清液吸管进口端固定连接有第三滤网，所述上清液吸管上端固定连接有抽水泵，所述上清液吸管末端插接在过滤处理池中，所述过滤处理池内腔中部固定连接有过滤层，所述过滤处理池末端无缝连接有尾水管。
更进一步的，所述沉降物清理管和漂浮物清理管上均固定连接有控制阀。
更进一步的，所述第一连通管两端贯穿插在接预处理池和生物法处理池的侧壁上部且两端均固定连接有滤网。
更进一步的，所述生物法处理池外侧壁左端下部固定连有电动机，所述电动机上端传动连接有升降齿条，所述升降齿条上端固定连接有升降挡板，所述升降挡板左端面固定连接有引流板。
更进一步的，所述生物反应箱为矩形中空箱体且上端面设有水藻生长孔。
更进一步的，所述第二连通管侧壁开有引流支管，所述第二连通管上还固定连接有流量计。
更进一步的，所述曝气组件设有多个且平行等间距设置。
更进一步的，所述出气管下端通过支撑件与曝气处理池内腔底部固定连接。
与现有技术相比，本实用新型的有益效果是：
该种中高浓度综合污水脱氮除磷处理系统结构设计合理，使用方便：
1.该种中高浓度综合污水脱氮除磷处理系统，通过设置进污管和预处理池的结构，达到了能够通过短暂沉降的方式，将污水中的大颗粒污染物和漂浮污染物进行初步分离并排出的效果，将中层不溶性杂质相对较少的污水引入后续的处理装置中，能够为后续的针对性处理工序提供一定程度的便利，从而提高其处理和降解的效率；
2.该种中高浓度综合污水脱氮除磷处理系统，通过设置生物法处理池及其附属组件的结构，达到了能够通过主动控制、培育特定品种的藻类来降解污水中的磷元素和含氮化合物的效果，经济实惠，高效可控，还能够在处理后通过溢流的方式将漂浮在污水表面的藻类快速排出，易于控制藻类的种群数量；
3.该种中高浓度综合污水脱氮除磷处理系统，通过设置曝气处理池及其附属组件的结构，达到了能够对污水中溶解性和悬浮性污染物进行高效处理的效果，能够进一步地降低污水中的氮元素和磷元素的含量，能够使得污水品质得到进一步的净化；
4.该种中高浓度综合污水脱氮除磷处理系统，通过设置第二连通管及其附属组件的结构，达到了能够快捷地取出部分污水进行检测的效果，便于工作人员实时调整处理方案或相关药剂的添加量，便于对不同来源的污水进行合适的处理；
5.该种中高浓度综合污水脱氮除磷处理系统，通过设置过滤处理池及其附属组件的结构，达到了能够对尾水进行最后的处理从而获得符合相关标准的中水的效果。
（发明人：徐晓丽;凌池英）
