申请日2020.11.16
公开（公告）日2021.03.02
IPC分类号C02F9/04; C02F101/20
摘要
本发明公开了一种高效的工业重金属污水处理设备，包括总成箱以及设置于所述总成箱后侧的动力机构，所述总成箱中设有工作腔，所述工作腔中设有第一分离机构；本发明使用了两步分离法，将初始废水中可能存在的泥沙、污垢等固体现行分离，第二步时通过加入熟石灰的方式，沉淀析出重金属元素，且在机械的搅拌中充分反应，且在二步分离时机械转至入口处，将一步的分离物一并收纳，在后续的风干后储存于储料箱，这种过滤方式有效的解决了过滤网使用过长造成损坏等问题的出现，且在搅拌的过程中，搅拌板收缩不接触底面，使得废水在加速反应的同时不会影响沉淀的速率，大大提高了处理效率，同时本发明实现了处理过程自动化，节省了劳动力。
权利要求书
1. 一种高效的工业重金属污水处理设备，其特征在于：包括总成箱以及设置于所述总成箱后侧的动力机构，所述总成箱中设有工作腔，所述工作腔中设有第一分离机构、第二分离机构以及排水机构；所述第一分离机构包括固定于所述工作腔顶壁和左壁上的分离箱，所述分离箱内设有分离腔，所述分离腔左壁上设有与外侧连接废水管，所述分离腔内设有左右对称搅动轮，所述搅动轮上均匀设有六个旋转板，所述分离腔顶壁上固定设有旋转块，所述旋转块旋转连接有过滤网，所述过滤网上下布置将初始废水中的固体隔绝在所述分离腔的左侧，所述分离腔底壁位于所述过滤网的右侧连接中继管，所述中继管中设有中继腔，所述总成箱的上侧设有处理剂箱，所述处理剂箱下侧通过试剂管连接所述分离腔，所述处理剂箱中的沉淀剂会直接在所述过滤网初滤后参与反应，使得污水中的重金属元素完成沉淀；所述第二分离机构包括与所述中继管一端相连的反应管，所述反应管中设有反应腔，所述反应腔上侧设有与所述中继腔相连的进料口，所述反应腔中间设有副管，所述副管中设有副管腔，所述副管腔下侧设有开槽，所述开槽中左右对称滑动设有两个卡板阀，所述卡板阀中设有卡板阀腔，所述卡板阀腔中滑动设有卡板阀芯，所述卡板阀芯右侧通过卡板弹簧与所述卡板阀腔右壁相连，所述卡板阀芯右侧设有推杆，所述卡板阀右侧通过卡块与卡板连接，当所述推杆向右时，所述卡板就会向外侧移动，所副管腔两侧设有左右对称的滑槽，所述滑槽中滑动设有聚合板，所述聚合板通过卡板阀杆与所述卡板阀芯相连，左右所述聚合板在定滑轮的旋转下分别与被动半齿圈及主动半齿圈相连，所述被动半齿圈上侧啮合有被动轮，所述被动轮后侧通过被动轴连接有主动轮，所述主动轮下侧啮合有转向轮，所述转向轮下侧与所述主动半齿圈啮合，所述被动轴通过支撑柱与所述副管腔上壁相连，所述转向轮通过转向轴与所述支撑柱相连，当所述主动半齿圈逆时针旋转时，所述被动半齿圈就会顺时针旋转，所述主动半齿圈内侧滑动连接有主轴，所述主轴外侧设有移动槽，所述移动槽内设有连接杆及带动杆，所述主轴内设有主轴腔，所述主轴腔下侧设有落料口，所述主轴内设有键槽，所述键槽中滑动设有轴键，所述轴键前侧侧通过键槽弹簧与所述键槽前壁相连，所述轴键固定连接于后侧的动力轴，所述动力轴一端延伸至所述总成箱的后侧，所述动力轴 上设有气泵，所述气泵下侧设有气管，所述气管一端延伸至所述主轴腔的左端，当沉淀完成时，所述气泵启动，所述主轴向前运动的同时，所述主轴与所述轴键脱离连接，此时所述主轴不转但主动半齿圈转动，使得所述卡板转至下侧，且所述卡板向前突出，将沉淀物限制在两个所述卡板之间，将所述气泵关闭，所述第二分离机构整体继续旋转至所述卡板向上，所述沉淀物落入所述主轴腔内。
2.根据权利要求 1所述的一种高效的工业重金属污水处理设备，其特征在于：所述动力机构包括固定于所述总成箱后侧支撑板，所述支撑板上侧设有电机，所述电机前侧设有固定于所述支撑板上的收集箱，所说收集箱上侧通过收集管及所述动力轴内的收集孔与所述主轴腔相连，所述动力机构为所述第二分离机构提供整体动力。
3.根据权利要求 1所述的一种高效的工业重金属污水处理设备，其特征在于：所述排水机构包括位于所述工作腔底壁上的排水阀，所述排水阀内设有排水阀腔，所述排水阀腔通过排水弹簧固定连接有排水阀芯，所述排水阀芯上侧设有排水阀杆，所述排水阀杆一端设有阻拦块，所述阻拦块位于所述反应腔的下侧用于密封，所述排水阀腔左侧设有排水气管，所述排水气管一端连接有固定于所述工作腔底壁上的排水气泵，所述排水阀上侧设有导水板，所述导水板右侧连接于所述工作腔的右壁上，所述工作腔右壁上设有排水开口，所述总成箱右侧固定设有排水箱，所述排水箱内设有排水腔，所述反应腔内的水将通过所述导水板导入所述排水腔内。
4.根据权利要求 1所述的一种高效的工业重金属污水处理设备，其特征在于：所述上侧设有压动腔，所述压动腔中通过压动弹簧连接有压力按钮，所述压力按钮上侧通过延伸至所述工作腔内的压杆连接有杠杆，所述杠杆上侧同连接头旋转连接于卡笋，所述分离腔顶壁上通过连杆连接有弹簧阀，所述弹簧阀中设有弹簧阀腔，所述弹簧阀腔右壁通过主弹簧滑动连接有弹簧阀芯，所述弹簧阀芯左侧连接有向左延伸至所述分离腔内抵接所述过滤网的弹簧阀杆，所述过滤网上端通过旋转头旋转连接于所述分离腔顶壁，当所述卡板向上弹起触发所述压力按钮时，所述卡笋向下弹出，所述过滤网在所述弹簧阀杆的作用下向左打开，所述分离腔中的被初滤下来的固体通过右侧搅动轮的作用下被推入所述主轴腔中完成清理，在所述卡板转回原位时，所述过滤网被所述搅动轮推回原位。
说明书
一种高效的工业重金属污水处理设备
技术领域
本发明涉及一种高效的工业重金属污水处理设备，主要涉及工业污水处理技术领域。
背景技术
众所周知，重金属废水是对环境污染最严重，对人体健康危害最大的工业废水之一，废水中的重金属离子一般不能分解破坏，只能转移它们的存在位置和转变它们的物理和化学形态，且大部分重金属离子具有毒性，因此需要通过电化学等手段来净化工业重金属废水；
传统的工业重金属废水处理方法需要多个设备配合处理，过程繁琐效率低，且传统的重金属废水处理需要长时间的沉淀后进行过滤，处理效率大大拉低了工业产量，且通常的过滤网过滤，存在使用时间过长后出现损坏，或者过滤网堵塞等问题，损坏后可能将未处理的废水排入环境中造成污染，且自动化程度不高，针对上述缺点，本发明进行了改进。
发明内容
本发明要解决的技术问题是提供一种高效的工业重金属污水处理设备，克服了上述的问题。
本发明是通过以下技术方案来实现的。

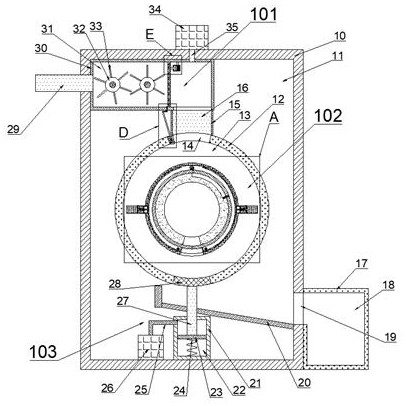

本发明的一种高效的工业重金属污水处理设备，包括总成箱以及设置于所述总成箱后侧的动力机构，所述总成箱中设有工作腔，所述工作腔中设有第一分离机构、第二分离机构以及排水机构；
所述第一分离机构包括固定于所述工作腔顶壁和左壁上的分离箱，所述分离箱内设有分离腔，所述分离腔左壁上设有与外侧连接废水管，所述分离腔内设有左右对称搅动轮，所述搅动轮上均匀设有六个旋转板，所述分离腔顶壁上固定设有旋转块，所述旋转块旋转连接有过滤网，所述过滤网上下布置将初始废水中的固体隔绝在所述分离腔的左侧，所述分离腔底壁位于所述过滤网的右侧连接中继管，所述中继管中设有中继腔，所述总成箱的上侧设有处理剂箱，所述处理剂箱下侧通过试剂管连接所述分离腔，所述处理剂箱中的沉淀剂会直接在所述过滤网初滤后参与反应，使得污水中的重金属元素完成沉淀；
所述第二分离机构包括与所述中继管一端相连的反应管，所述反应管中设有反应腔，所述反应腔上侧设有与所述中继腔相连的进料口，所述反应腔中间设有副管，所述副管中设有副管腔，所述副管腔下侧设有开槽，所述开槽中左右对称滑动设有两个卡板阀，所述卡板阀中设有卡板阀腔，所述卡板阀腔中滑动设有卡板阀芯，所述卡板阀芯右侧通过卡板弹簧与所述卡板阀腔右壁相连，所述卡板阀芯右侧设有推杆，所述卡板阀右侧通过卡块与卡板连接，当所述推杆向右时，所述卡板就会向外侧移动，所副管腔两侧设有左右对称的滑槽，所述滑槽中滑动设有聚合板，所述聚合板通过卡板阀杆与所述卡板阀芯相连，左右所述聚合板在定滑轮的旋转下分别与被动半齿圈及主动半齿圈相连，所述被动半齿圈上侧啮合有被动轮，所述被动轮后侧通过被动轴连接有主动轮，所述主动轮下侧啮合有转向轮，所述转向轮下侧与所述主动半齿圈啮合，所述被动轴通过支撑柱与所述副管腔上壁相连，所述转向轮通过转向轴与所述支撑柱相连，当所述主动半齿圈逆时针旋转时，所述被动半齿圈就会顺时针旋转，所述主动半齿圈内侧滑动连接有主轴，所述主轴外侧设有移动槽，所述移动槽内设有连接杆及带动杆，所述主轴内设有主轴腔，所述主轴腔下侧设有落料口，所述主轴内设有键槽，所述键槽中滑动设有轴键，所述轴键前侧侧通过键槽弹簧与所述键槽前壁相连，所述轴键固定连接于后侧的动力轴，所述动力轴一端延伸至所述总成箱的后侧，所述动力轴 上设有气泵，所述气泵下侧设有气管，所述气管一端延伸至所述主轴腔的左端，当沉淀完成时，所述气泵启动，所述主轴向前运动的同时，所述主轴与所述轴键脱离连接，此时所述主轴不转但主动半齿圈转动，使得所述卡板转至下侧，且所述卡板向前突出，将沉淀物限制在两个所述卡板之间，将所述气泵关闭，所述第二分离机构整体继续旋转至所述卡板向上，所述沉淀物落入所述主轴腔内。
进一步的，所述动力机构包括固定于所述总成箱后侧支撑板，所述支撑板上侧设有电机，所述电机前侧设有固定于所述支撑板上的收集箱，所说收集箱上侧通过收集管及所述动力轴内的收集孔与所述主轴腔相连，所述动力机构为所述第二分离机构提供整体动力。
进一步的，所述排水机构包括位于所述工作腔底壁上的排水阀，所述排水阀内设有排水阀腔，所述排水阀腔通过排水弹簧固定连接有排水阀芯，所述排水阀芯上侧设有排水阀杆，所述排水阀杆一端设有阻拦块，所述阻拦块位于所述反应腔的下侧用于密封，所述排水阀腔左侧设有排水气管，所述排水气管一端连接有固定于所述工作腔底壁上的排水气泵，所述排水阀上侧设有导水板，所述导水板右侧连接于所述工作腔的右壁上，所述工作腔右壁上设有排水开口，所述总成箱右侧固定设有排水箱，所述排水箱内设有排水腔，所述反应腔内的水将通过所述导水板导入所述排水腔内。
进一步的，所述上侧设有压动腔，所述压动腔中通过压动弹簧连接有压力按钮，所述压力按钮上侧通过延伸至所述工作腔内的压杆连接有杠杆，所述杠杆上侧同连接头旋转连接于卡笋，所述分离腔顶壁上通过连杆连接有弹簧阀，所述弹簧阀中设有弹簧阀腔，所述弹簧阀腔右壁通过主弹簧滑动连接有弹簧阀芯，所述弹簧阀芯左侧连接有向左延伸至所述分离腔内抵接所述过滤网的弹簧阀杆，所述过滤网上端通过旋转头旋转连接于所述分离腔顶壁，当所述卡板向上弹起触发所述压力按钮时，所述卡笋向下弹出，所述过滤网在所述弹簧阀杆的作用下向左打开，所述分离腔中的被初滤下来的固体通过右侧搅动轮的作用下被推入所述主轴腔中完成清理，在所述卡板转回原位时，所述过滤网被所述搅动轮推回原位。
本发明的有益效果 ：本发明使用了两步分离法，将初始废水中可能存在的泥沙、污垢等固体现行分离，第二步时通过加入熟石灰的方式，沉淀析出重金属元素，且在机械的搅拌中充分反应，且在二步分离时机械转至入口处，将一步的分离物一并收纳，在后续的风干后储存于储料箱，这种过滤方式有效的解决了过滤网使用过长造成损坏等问题的出现，且在搅拌的过程中，搅拌板收缩不接触底面，使得废水在加速反应的同时不会影响沉淀的速率，大大提高了处理效率，同时本发明实现了处理过程自动化，节省了劳动力。
（发明人：于建家）
