申请日2020.04.30
公开（公告）日2021.03.05
IPC分类号C02F9/12; C02F1/38; C02F1/52; C02F103/10
摘要
本实用新型公开了一种油田采出液处理装置，该装置包括计量间，所述计量间的出口通过管路连接旋流除砂装置的入口，所述旋流除砂装置的出水口通过管路连接三合一过滤器的入口，所述三合一过滤器的出口一通过管路连接污水沉降罐一的入口，所述污水沉降罐一的出口通过管路连接掺水加热炉的入口，所述掺水加热炉的出口通过管路连接所述计量间的入口；所述三合一过滤器的出口二通过管路连接游离水脱除器的入口，所述游离水脱除器的出口一通过管路连接脱水炉的入口。本实用新型的油田采出液处理装置通过设置旋流除砂装置提高了采出水除砂率，采用双段脱水、双级沉降、双级过滤处理，提高了采出液和采出水的分离沉降效果。
权利要求书

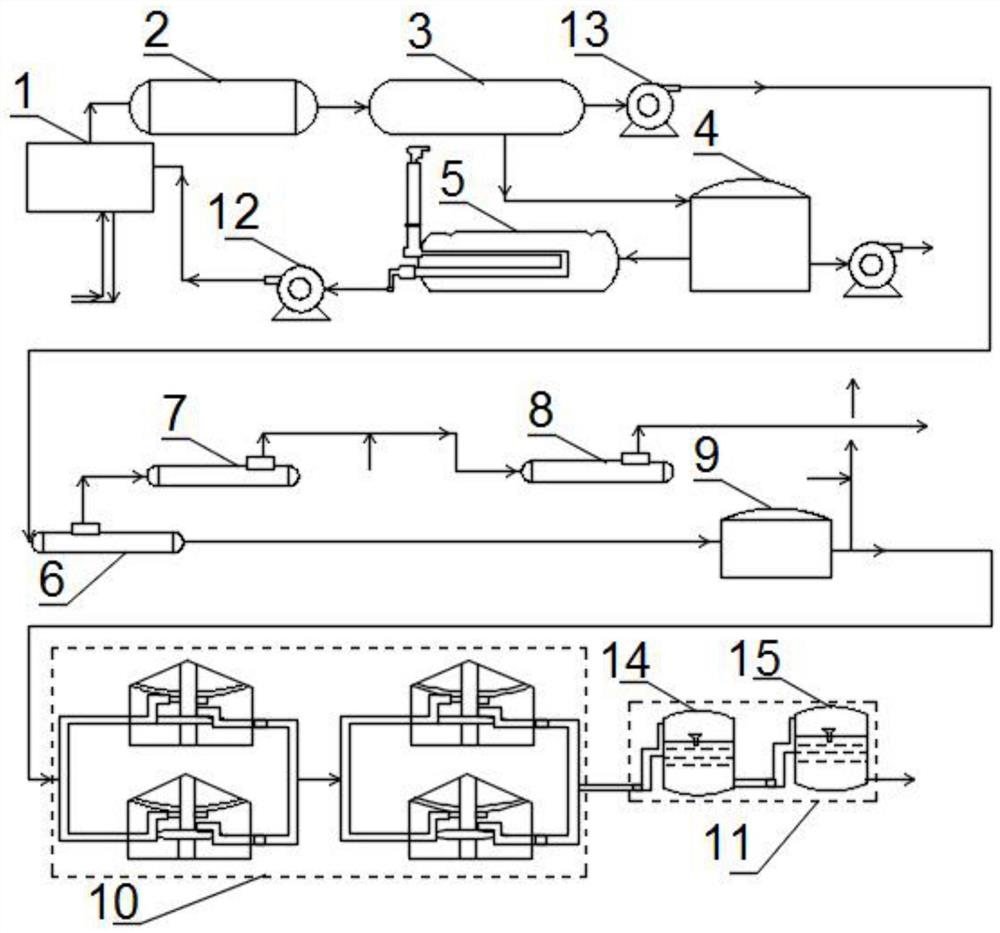

1.一种油田采出液处理装置，其特征在于，包括计量间（1），所述计量间（1）的出口通过管路连接旋流除砂装置（2）的入口，所述旋流除砂装置（2）的出水口通过管路连接三合一过滤器（3）的入口，所述三合一过滤器（3）的出口一通过管路连接污水沉降罐一（4）的入口，所述污水沉降罐一（4）的出口通过管路连接掺水加热炉（5）的入口，所述掺水加热炉（5）的出口通过管路连接所述计量间（1）的入口；
所述三合一过滤器（3）的出口二通过管路连接游离水脱除器（6）的入口，所述游离水脱除器（6）的出口一通过管路连接脱水炉（7）的入口，所述脱水炉（7）的出口通过管路连接电脱水器（8）的入口，所述游离水脱除器（6）的出口二通过管路连接污水沉降罐二（9）的入口，所述污水沉降罐二（9）的出口通过管路连接二级沉降装置（10）的入口，所述二级沉降装置（10）的出口连接二级过滤器（11）的入口。
2.根据权利要求1所述的油田采出液处理装置，其特征在于，连接所述掺水加热炉（5）与所述计量间（1）的管路上设有泵一（12）。
3.根据权利要求1所述的油田采出液处理装置，其特征在于，连接所述三合一过滤器（3）与所述游离水脱除器（6）的管路上设有泵二（13）。
4.根据权利要求1所述的油田采出液处理装置，其特征在于，连接所述脱水炉（7）与所述电脱水器（8）的管路上设有加药装置。
5.根据权利要求1所述的油田采出液处理装置，其特征在于，所述二级过滤器（11）由石英砂过滤器（14）和海绿石过滤器（15）组成，所述石英砂过滤器（14）的出口通过管路连接所述海绿石过滤器（15）的入口。
说明书
一种油田采出液处理装置
技术领域
本实用新型涉及油田采出液处理技术领域，具体来说，涉及一种油田采出液处理装置。
背景技术
目前，聚合物驱油是开展最广泛的三次采油方法之一，但是由于油田采用聚合物驱油技术，采出油中含有聚合物和表面活性剂，各大油田采的出液呈乳状难分离，且水相过饱和，会持续析出碳酸盐、非晶质二氧化硅等新生矿物微粒，造成水中悬浮固体处理困难，这一问题已经成为国内各大油田要解决的首要难题。
实用新型内容
针对相关技术中的上述技术问题，本实用新型提出一种油田采出液处理装置，能够克服现有技术的上述不足。
为实现上述技术目的，本实用新型的技术方案是这样实现的：
一种油田采出液处理装置，包括计量间，所述计量间的出口通过管路连接旋流除砂装置的入口，所述旋流除砂装置的出水口通过管路连接三合一过滤器的入口，所述三合一过滤器的出口一通过管路连接污水沉降罐一的入口，所述污水沉降罐一的出口通过管路连接掺水加热炉的入口，所述掺水加热炉的出口通过管路连接所述计量间的入口；
所述三合一过滤器的出口二通过管路连接游离水脱除器的入口，所述游离水脱除器的出口一通过管路连接脱水炉的入口，所述脱水炉的出口通过管路连接电脱水器的入口，所述游离水脱除器的出口二通过管路连接污水沉降罐二的入口，所述污水沉降罐二的出口通过管路连接二级沉降装置的入口，所述二级沉降装置的出口连接二级过滤器的入口。
进一步地，连接所述掺水加热炉与所述计量间的管路上设有泵一。
进一步地，连接所述三合一过滤器与所述游离水脱除器的管路上设有泵二。
进一步地，连接所述脱水炉与所述电脱水器的管路上设有加药装置。
进一步地，二级过滤器由石英砂过滤器和海绿石过滤器组成，所述石英砂过滤器的出口通过管路连接所述海绿石过滤器的入口。
本实用新型的有益效果：
（1）本实用新型的油田采出液处理装置通过设置旋流除砂装置提高了采出水除砂率，减少淤积物对后续设备的影响，延长了设备使用寿命，节省了处理成本；
（2）本实用新型的油田采出液处理装置采用“双段脱水、双级沉降、双级过滤”处理，提高了采出液和采出水的分离沉降效果，并通过设置加药装置进一步提高处理效果，使处理能力较现有工艺提高40%以上。
（发明人：谢克敏;凌静;高军;尼古拉斯布瓦斯）
