尾水深度处理脱氮除磷装置

发布时间:2021-10-4 7:55:14  中国污水处理工程网

申请日2020.06.15

公开(公告)日2021.02.26

IPC分类号C02F1/58; B01F7/04

摘要

本实用新型涉及污水处理的技术领域,特别是涉及一种污水处理厂尾水深度处理的脱氮除磷装置,其能够将药剂较为均匀的投入至污水中,提高了除磷效率和除磷效果,增加了实用性;包括脱氧除磷装置本体、工作腔、排出管组件、上档板和下档板,脱氧除磷装置本体内部设置有工作腔,工作腔的左端连通设置有进水管组件;还包括电机组件、支撑板、限位轴、往复丝杆、动力杆、固定板、药箱、动力泵组件、U型药管、动力杆、皮带、带动板、带动环、转动环、滑动条、从动轮、转轴、喷嘴和搅拌叶,电机组件的底端设置有安装板,安装板的底端左部区域与脱氧除磷装置本体的顶端右部边缘区域连接,支撑板的底端与安装板的顶端左部区域连接。


权利要求书

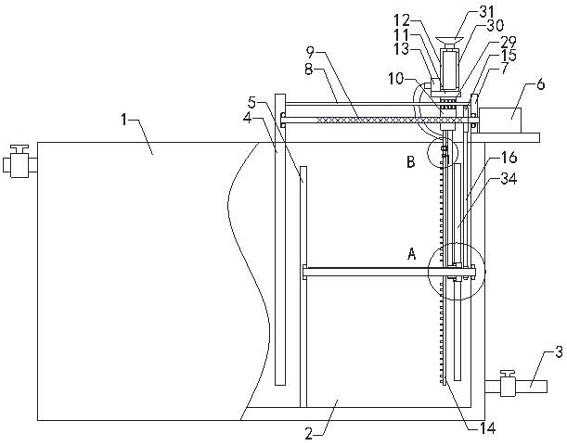

1.一种污水处理厂尾水深度处理的脱氮除磷装置,包括脱氧除磷装置本体(1)、工作腔(2)、排出管组件(3)、上档板(4)和下档板(5),脱氧除磷装置本体(1)内部设置有工作腔(2),工作腔(2)的左端连通设置有进水管组件,工作腔(2)的右端连通设置有排出管组件(3),工作腔(2)的顶端设置有撒药口,上档板(4)的前端和后端分别与工作腔(2)的前端和后端连接,上档板(4)的下半部分穿过撒药口位于工作腔(2)内部,上档板(4)的底端位于工作腔(2)底端的上方,下档板(5)的底端与工作腔(2)的底端连接,下档板(5)的前端和后端分别与工作腔(2)的前端和后端连接,下档板(5)的顶端位于工作腔(2)顶端的下方;其特征在于,还包括电机组件(6)、支撑板(7)、限位轴(8)、往复丝杆(9)、动力杆(10)、固定板(11)、药箱(12)、动力泵组件(13)、U型药管(14)、动力轮(15)、皮带(16)、带动板(17)、带动环(18)、转动环(19)、滑动条(20)、从动轮(21)、转轴(22)、喷嘴(33)和搅拌叶(34),电机组件(6)的底端设置有安装板,安装板的底端左部区域与脱氧除磷装置本体(1)的顶端右部边缘区域连接,支撑板(7)的底端与安装板的顶端左部区域连接,支撑板(7)的右端贯穿设置有连接孔,电机组件(6)的输出端与连接孔轴承连接,电机组件(6)的输出端穿过连接孔与往复丝杆(9)的右端同心连接,往复丝杆(9)的左端与上档板(4)的右端上部区域轴承连接,限位轴(8)的左端与上档板(4)的右端上部区域连接,限位轴(8)的右端与支撑板(7)的左端上部区域连接,动力杆(10)的右端上部区域贯穿设置有滑动孔,动力杆(10)的右端下部区域贯穿设置有螺纹孔,滑动孔和螺纹孔分别与限位轴(8)和往复丝杆(9)滑动套装,固定板(11)的底端右部区域与动力杆(10)的顶端连接,药箱(12)固定安装在固定板(11)的顶端右部区域,药箱(12)内部设置有置药腔,置药腔的顶端连通设置有放药口,置药腔左端连通设置有输出孔,动力泵组件(13)的底端与固定板(11)的顶端左部区域连接,动力泵组件(13)通过输出孔与置药腔连通,动力泵组件(13)的左端设置有输药管,输药管的底端设置有连接组件,输药管通过连接组件与U型药管(14)连通,U型药管(14)的左端设置有多组喷嘴(33),转轴(22)的左端与下档板(5)的右端中部区域轴承连接,转轴(22)的右端与工作腔(2)的右端中部区域轴承连接,动力轮(15)与往复丝杆(9)固定套装,从动轮(21)与转轴(22)固定套装,皮带(16)的顶部区域和底部区域分别与动力轮(15)和从动轮(21)转动连接,带动板(17)的顶端与动力杆(10)的底端右部区域连接,带动环(18)固定安装在带动板(17)的底端,带动环(18)与转轴(22)滑动套装,滑动条(20)的底端与转轴(22)的顶端连接,转动环(19)与转轴(22)套装,带动环(18)的右部区域与转动环(19)轴承连接,转动环(19)的内侧壁设置有固定槽,滑动条(20)与固定槽滑动卡装,两组搅拌叶(34)的内端分别与转动环(19)的顶端与底端连接。

2.如权利要求1所述的一种污水处理厂尾水深度处理的脱氮除磷装置,其特征在于,连接组件包括连接管(23)、活接头(24)和拆装管(25),连接管(23)的顶端与动力杆(10)的底端左部区域连接,输入管的底端与连接管(23)上部区域连通,活接头(24)固定安装在连接管(23)的下部区域,拆装管(25)的顶端与活接头(24)螺装,拆装管(25)的底端与U型药管(14)的顶端中部区域连通。

3.如权利要求2所述的一种污水处理厂尾水深度处理的脱氮除磷装置,其特征在于,还包括两组卡杆(26),两组卡杆(26)的左端分别与拆装管(25)的前部区域和后部区域连接,带动板(17)的左端中部区域设置有卡槽(27),两组卡杆(26)与卡槽(27)固定卡装。

4.如权利要求3所述的一种污水处理厂尾水深度处理的脱氮除磷装置,其特征在于,还包括两组防滑把套(28),两组防滑把套(28)分别套装在U型药管(14)顶端的前部区域和后部区域。

5.如权利要求4所述的一种污水处理厂尾水深度处理的脱氮除磷装置,其特征在于,滑动孔内设置有直线轴承(29),限位轴(8)与滑动孔滑动套装。

6.如权利要求5所述的一种污水处理厂尾水深度处理的脱氮除磷装置,其特征在于,药箱(12)的后端设置有透明板(30)。

7.如权利要求6所述的一种污水处理厂尾水深度处理的脱氮除磷装置,其特征在于,放药口处设置有送料斗(31)。

8.如权利要求7所述的一种污水处理厂尾水深度处理的脱氮除磷装置,其特征在于,还包括四组加固板(32),转动环(19)设置有四组加固板(32),上侧两组加固板均与上侧搅拌叶连接,下侧两组加固板均与下侧搅拌叶连接。

说明书

一种污水处理厂尾水深度处理的脱氮除磷装置

技术领域

本实用新型涉及污水处理的技术领域,特别是涉及一种污水处理厂尾水深度处理的脱氮除磷装置。

背景技术

众所周知,污水处理是为使污水达到排入某一水体或者再次使用的水质要求对其进行净化的过程,污水处理厂尾水深度处理的脱氮除磷装置是一种用于污水处理厂处理污水的过程中,对尾水进行深度处理的脱氮除磷装置,其在污水处理的领域中得到了广泛的使用;现有的一种污水处理厂尾水深度处理的脱氮除磷装置包括脱氧除磷装置本体、工作腔、排出管组件、上档板和下档板,脱氧除磷装置本体内部设置有工作腔,工作腔的左端连通设置有进水管组件,工作腔的右端连通设置有排出管组件,工作腔的顶端设置有撒药口,上档板的前端和后端分别与工作腔的前端和后端连接,上档板的下半部分穿过撒药口位于工作腔内部,上档板的底端位于工作腔底端的上方,下档板的底端与工作腔的底端连接,下档板的前端和后端分别与工作腔的前端和后端连接,下档板的顶端位于工作腔顶端的下方;现有的一种污水处理厂尾水深度处理的脱氮除磷装置使用时,首先将需要处理的污水从工作腔左端的进水管组件放入工作腔内部,然后利用微生物进行脱氧除磷工作,之后将处理好的污水经由排出管组件流出即可;现有的一种污水处理厂尾水深度处理的脱氮除磷装置使用中发现,在对污水中的磷进行去除的时候,一般使用微生物除磷,然而当污水量较大的时候,则需要人工投入除磷药剂来辅助除磷,然而将除磷药剂较为均匀的投入至污水中的难度较大,降低了除磷效率和除磷效果,从而导致实用性较差。

实用新型内容

为解决上述技术问题,本实用新型提供一种能够将药剂较为均匀的投入至污水中,提高了除磷效率和除磷效果,增加了实用性的一种污水处理厂尾水深度处理的脱氮除磷装置。

本实用新型的一种污水处理厂尾水深度处理的脱氮除磷装置,包括脱氧除磷装置本体、工作腔、排出管组件、上档板和下档板,脱氧除磷装置本体内部设置有工作腔,工作腔的左端连通设置有进水管组件,工作腔的右端连通设置有排出管组件,工作腔的顶端设置有撒药口,上档板的前端和后端分别与工作腔的前端和后端连接,上档板的下半部分穿过撒药口位于工作腔内部,上档板的底端位于工作腔底端的上方,下档板的底端与工作腔的底端连接,下档板的前端和后端分别与工作腔的前端和后端连接,下档板的顶端位于工作腔顶端的下方;还包括电机组件、支撑板、限位轴、往复丝杆、动力杆、固定板、药箱、动力泵组件、U型药管、动力轮、皮带、带动板、带动环、转动环、滑动条、从动轮、转轴、喷嘴和搅拌叶,电机组件的底端设置有安装板,安装板的底端左部区域与脱氧除磷装置本体的顶端右部边缘区域连接,支撑板的底端与安装板的顶端左部区域连接,支撑板的右端贯穿设置有连接孔,电机组件的输出端与连接孔轴承连接,电机组件的输出端穿过连接孔与往复丝杆的右端同心连接,往复丝杆的左端与上档板的右端上部区域轴承连接,限位轴的左端与上档板的右端上部区域连接,限位轴的右端与支撑板的左端上部区域连接,动力杆的右端上部区域贯穿设置有滑动孔,动力杆的右端下部区域贯穿设置有螺纹孔,滑动孔和螺纹孔分别与限位轴和往复丝杆滑动套装,固定板的底端右部区域与动力杆的顶端连接,药箱固定安装在固定板的顶端右部区域,药箱内部设置有置药腔,置药腔的顶端连通设置有放药口,置药腔左端连通设置有输出孔,动力泵组件的底端与固定板的顶端左部区域连接,动力泵组件通过输出孔与置药腔连通,动力泵组件的左端设置有输药管,输药管的底端设置有连接组件,输药管通过连接组件与U型药管连通,U型药管的左端设置有多组喷嘴,转轴的左端与下档板的右端中部区域轴承连接,转轴的右端与工作腔的右端中部区域轴承连接,动力轮与往复丝杆固定套装,从动轮与转轴固定套装,皮带的顶部区域和底部区域分别与动力轮和从动轮转动连接,带动板的顶端与动力杆的底端右部区域连接,带动环固定安装在带动板的底端,带动环与转轴滑动套装,滑动条的底端与转轴的顶端连接,转动环与转轴套装,带动环的右部区域与转动环轴承连接,转动环的内侧壁设置有固定槽,滑动条与固定槽滑动卡装,两组搅拌叶的内端分别与转动环的顶端与底端连接。

本实用新型的一种污水处理厂尾水深度处理的脱氮除磷装置,连接组件包括连接管、活接头和拆装管,连接管的顶端与动力杆的底端左部区域连接,输入管的底端与连接管上部区域连通,活接头固定安装在连接管的下部区域,拆装管的顶端与活接头螺装,拆装管的底端与U型药管的顶端中部区域连通。

本实用新型的一种污水处理厂尾水深度处理的脱氮除磷装置,还包括两组卡杆,两组卡杆的左端分别与拆装管的前部区域和后部区域连接,带动板的左端中部区域设置有卡槽,两组卡杆与卡槽固定卡装。

本实用新型的一种污水处理厂尾水深度处理的脱氮除磷装置,还包括两组防滑把套,两组防滑把套分别套装在U型药管顶端的前部区域和后部区域。

本实用新型的一种污水处理厂尾水深度处理的脱氮除磷装置,滑动孔内设置有直线轴承,限位轴与滑动孔滑动套装。

本实用新型的一种污水处理厂尾水深度处理的脱氮除磷装置,药箱的后端设置有透明板。

本实用新型的一种污水处理厂尾水深度处理的脱氮除磷装置,放药口处设置有送料斗。

本实用新型的一种污水处理厂尾水深度处理的脱氮除磷装置,还包括四组加固板,转动环设置有四组加固板,上侧两组加固板均与上侧搅拌叶连接,下侧两组加固板均与下侧搅拌叶连接。

与现有技术相比本实用新型的有益效果为:首先将需要处理的污水从工作腔左端的进水管组件放入工作腔内部,之后将除磷药剂通过放药口放入置药腔,然后经过动力泵组件左端的输药管通过连接组件输入到U型药管内,通过多组喷嘴将药剂喷洒到污水中,然后打开电机组件,电机组件的输出端带动往复丝杆转动,同时带动动力杆在限位轴的限位状态下在往复丝杆和转轴上横向移动,同时带动U型药管、带动板在往复丝杆和转轴上横向移动,同时动力轮、皮带和从动轮配合带动转轴转动,然后带动转动环和两组搅拌叶转动将药剂均匀的搅拌在污水中,同时动力杆通过带动板、带动环、滑动条以及转动环配合带动两组搅拌叶跟随U型药管移动,然后污水在药剂的作用下进行除磷,然后处理好的污水经由排出管组件流出即可,能够将药剂较为均匀的投入至污水中,提高了除磷效率和除磷效果,增加了实用性。

(发明人:蹇胜勇;宗水波;许均;蒋飞跃)
