申请日2020.12.11
公开（公告）日2021.03.09
IPC分类号C02F1/00
摘要
本发明公开了一种废水深度处理反应模块及水处理反应器，废水深度处理反应模块包括：矩形管、三维排水网、过滤网、反应填料和排水管，两个矩形管设置在排水管两侧，矩形管和排水管合围形成净水腔，排水管靠近净水腔一侧设置有排水孔，矩形管的管壁上设置有进水孔连通净水腔，三维排水网设置在矩形管内壁覆盖进水孔，过滤网设置在三维排水网与反应填料之间；水处理反应器包括至少一个反应模块。本发明通过开孔矩形管及三维排水网加固过滤网，防止过滤网变形导致填料层下沉、上部空缺，从而影响接触反应的过滤效率；通过三维排水网增大过滤网与污水接触面及过滤断面上的配水均匀性，提高废水深度处理反应模块过滤效率。
权利要求书
1.一种废水深度处理反应模块，其特征在于，包括：矩形管、三维排水网、过滤网、反应填料和排水管，两个所述矩形管设置在所述排水管两侧，所述矩形管和所述排水管合围形成净水腔，所述排水管靠近所述净水腔一侧设置有排水孔，所述矩形管的管壁上设置有进水孔连通所述净水腔，所述三维排水网设置在所述矩形管内壁覆盖所述进水孔，所述过滤网设置在所述三维排水网远离所述进水孔一侧，所述反应填料填充在所述矩形管内。
2.根据权利要求1所述的废水深度处理反应模块，其特征在于，所述排水管绕制成圆形或矩形。
3.根据权利要求2所述的废水深度处理反应模块，其特征在于，所述废水深度处理反应模块还包括：顶盖，所述矩形管一端设置有堵头，所述矩形管远离所述堵头一端设置有可拆卸的顶盖，所述顶盖上设置有供所述排水管穿过的管孔。
4.根据权利要求3所述的废水深度处理反应模块，其特征在于，穿过所述管孔的部分所述排水管上设置有防水垫圈密封所述管孔。
5.根据权利要求1所述的废水深度处理反应模块，其特征在于，所述进水孔贯穿所述矩形管相对的两个侧面并连通所述净水腔。
6.根据权利要求1所述的废水深度处理反应模块，其特征在于，所述矩形管和所述排水管之间设置有密封垫。
7.一种水处理反应器，其特征在于，包括根据权利要求1-6任意一项所述的废水深度处理反应模块、夹持装置和管接头，多个所述废水深度处理反应模块设置在所述夹持装置上，所述管接头设置在所述夹持装置上并连通所述排水管。
8.根据权利要求7所述的水处理反应器，其特征在于，所述夹持装置包括连接件和间隔设置在所述连接件上的楔形紧固件，所述废水深度处理反应模块可拆卸地夹持在所述楔形紧固件之间。
9.根据权利要求8所述的水处理反应器，其特征在于，所述楔形紧固件夹持所述废水深度处理反应模块的两个矩形管使其相互靠近。
10.根据权利要求8所述的水处理反应器，其特征在于，所述连接件连通所述管接头和所述排水管。
说明书
一种废水深度处理反应模块及水处理反应器
技术领域
本发明涉及水处理技术领域，具体是涉及一种废水深度处理反应模块及水处理反应器。
背景技术
过滤、吸附污水处理设备多采用竖向(上向流、下向流)水流方式，在水压下污水通过填料的吸附和过滤，去除污水中的固体悬浮物、重金属离子等。采用竖向水流填料吸附、过滤方式，容易发生初始段填料堵塞，水头损失大，污水处理效率低，而且填料堵塞后更换也不方便。为防止表层填料堵塞导致整体填料层失效，现有技术公开了一种用于水处理的接触反应片，包括：透水层、填料层、外框架和出水口，填料层为两个且间隔设置，外框架套设在两个填料层外，在外框架内的两个填料层之间形成集水层，出水口设置在外框架上并连通集水层，透水层设置在填料层两侧，使污水能够透过透水层和填料层渗入集水层。透水层为平面金属过滤网，填料层为方形薄片，由金属过滤网夹持固定，外框架未对填料层形成刚性包裹导致填料层容易发生变形，填料层上部会形成填料空缺，不仅影响接触反应片过滤效率，而且单个过滤单元重量较大、内部填装空间小，导致接触反应片拆装困难。
发明内容
本发明的目的在于提供一种废水深度处理反应模块及水处理反应器，以防止过滤网变形导致填料层上部空缺影响接触反应片过滤效率。

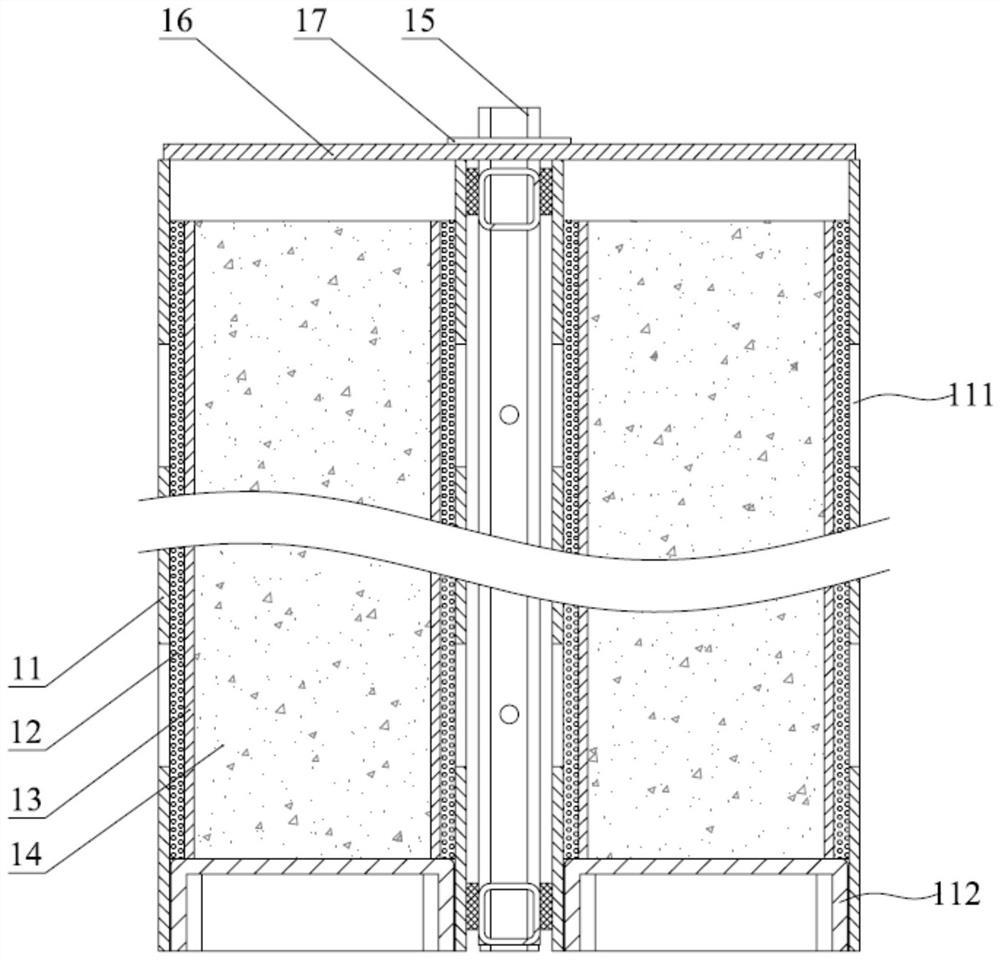

为了达到上述目的，本发明提供了一种废水深度处理反应模块，包括：矩形管、三维排水网、过滤网、反应填料和排水管，两个所述矩形管设置在所述排水管两侧，所述矩形管和所述排水管合围形成净水腔，所述排水管靠近所述净水腔一侧设置有排水孔，所述矩形管的管壁上设置有进水孔连通所述净水腔，所述三维排水网设置在所述矩形管内壁覆盖所述进水孔，所述过滤网设置在所述三维排水网远离所述进水孔一侧，所述反应填料填充在所述矩形管内。
可选的，所述排水管绕制成圆形或矩形。
可选的，所述废水深度处理反应模块还包括：顶盖，所述矩形管一端设置有堵头，所述矩形管远离所述堵头一端设置有可拆卸的顶盖，所述顶盖上设置有供所述排水管穿过的管孔。
可选的，穿过所述管孔的部分所述排水管上设置有防水垫圈密封所述管孔。
可选的，所述进水孔贯穿所述矩形管相对的两个侧面并连通所述净水腔。
可选的，所述矩形管和所述排水管之间设置有密封垫。
本发明还提供一种水处理反应器，包括以上所述的废水深度处理反应模块、夹持装置和管接头，多个所述废水深度处理反应模块设置在所述夹持装置上，所述管接头设置在所述夹持装置上并连通所述排水管。
可选的，所述夹持装置包括连接件和间隔设置在所述连接件上的楔形紧固件，所述废水深度处理反应模块可拆卸地夹持在所述楔形紧固件之间。
可选的，所述楔形紧固件夹持所述废水深度处理反应模块的两个矩形管使其相互靠近。
可选的，所述连接件连通所述管接头和所述排水管。
本发明提供一种废水深度处理反应模块，包括：矩形管、三维排水网、过滤网、反应填料和排水管，两个所述矩形管设置在所述排水管两侧，所述矩形管和所述排水管合围形成净水腔，所述排水管靠近所述净水腔一侧设置有排水孔，所述矩形管的管壁上设置有进水孔连通所述净水腔，所述三维排水网设置在所述矩形管内壁覆盖所述进水孔，所述过滤网设置在所述三维排水网远离所述进水孔一侧，所述反应填料填充在所述矩形管内。本发明通过开孔矩形管及三维排水网加固过滤网，防止过滤网变形导致填料层下沉、上部空缺，从而影响接触反应片的过滤效率，；通过三维排水网增大过滤网与污水接触面及过滤断面上的配水均匀性，提高废水深度处理反应模块过滤效率。
（发明人：刘煌;周德柱;曹琳;许国静;陈克军;李广辉;龚时慧;胡艳）
